Реферат

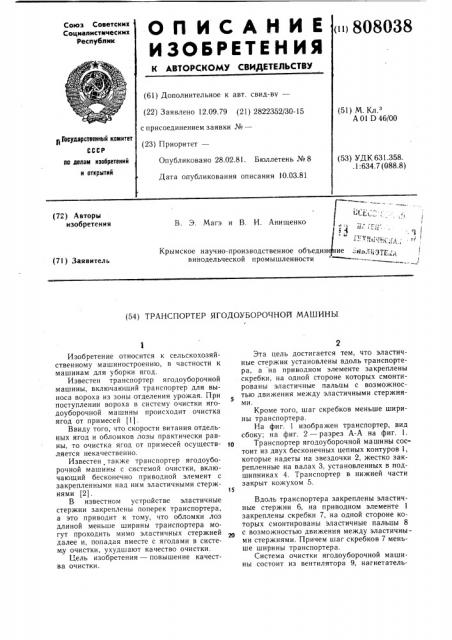

ОП ИСАНИЕ

ИЗОБРЕТЕН ИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Союз Советских

Социалистических

Реслублик

< !808038 (61) Дополнительное к авт. свид-ву— (22) Заявлено 12.09.79 (21) 2822352/30-15 с присоединением заявки №вЂ” (23) Приоритет—

Опубликовано 28.02.81. Бюллетень № 8

Дата опубликования описания 10.03.81 (51) М. Кл.

А 01 D 46/00 т1 тоеУдаРстеенный комитет

СССР (53) УДК 631.358. . 1:634.7 (О88.8) но делам изобретений и открытий ьт„1-, = ! (72) Авторы изобретения

В. Э. Магэ и В. И. Анищенко

Р;,, Крымское научно-производственное объедин ие:-" т,д1дТ ." винодельческой промышленности (71) Заявитель (54) ТРАНСПОРТЕР ЯГОДОУБОРОЧНОЙ МАШИНЫ

Изобретение относится к сельскохозяйственному машиностроению, в частности к машинам для уборки ягод.

Известен транспортер ягодоуборочной машины, включающий транспортер для выноса вороха из зоны отделения урожая. При поступлении вороха в систему очистки ягодоуборочной машины происходит очистка ягод от примесей (1).

Ввиду того, что скорости витания отдельных ягод и обломков лозы практически равны, то очистка ягод от примесей осуществ- тО ляется некачественно.

Известен также транспортер ягодоуборочной машины с системой очистки, включающий бесконечно приводной элемент с закрепленными над ним эластичными стержнями (2) .

В известном устройстве эластичные стержни закреплены поперек транспортера, а это приводит к тому, что обломки лоз длиной меньше ширины транспортера могут проходить мимо эластичных стержней далее и, попадая вместе с ягодами в систему очистки, ухудшают качество очистки.

1 ель изобретения — повышение качества очистки.

Эта цель достигается тем, что эластичные стержни установлены вдоль транспортера, а на приводном элементе закреплены скребки, на одной стороне которых смонтированы эластичные пальцы с возможностью движения между эластичными стержнями.

Кроме того, шаг скребков меньше ширины транспортера.

На фиг. 1 изображен транспортер, вид сбоку; на фиг. 2 — разрез А-А на фиг. 1.

Транспортер ягодоуборочной машины состоит из двух бесконечных цепных контуров 1, которые надеты на звездочки 2, жестко закрепленные на валах 3, установленных в подшипниках 4. Транспортер в нижней части закрыт кожухом 5.

Вдоль транспортера закреплены эластичные стержни 6, на приводном элементе 1 закреплены скребки 7, на одной стороне которых смонтированы эластичные пальцы 8 с возможностью движения между эластичными стержнями. Причем шаг скребков 7 меньше ширины транспортера.

Система очистки ягодоуборочной машины состоит из вентилятора 9, нагнетатель808038 ный патрубок 1О которого расположен над эластичными стержнями 6.

Транспортер работает следующим образом.

Ворох поступает на транспортер, проходя через воздушный поток, нагнетаемый вентилятором 9, вдоль транспортера, Скорость потока достаточна только для выноса за пределы транспортера листьев, обладающих наибольшей парусностью. Обломки побегов, ягоды, грозди падают на эластичные стержни 6. При этом ягоды проваливаются на дно транспортера между стержнями. Гроз ди, размер которых превышает шаг между стержнями, обладают весом, достаточным для того, чтобы раздвинуть эластичные стержни 6, и потому также проваливаются на дно транспортера. Обломки побегов задерживаются на эластичных стержнях, обладая значительным размером и малым весом.

Ягоды и грозди уносятся скребками 7, при этом эластичные пальцы 8 скребков 7 20 нижней ветви отклоняются по ходу движения, не препятствуя перемещению урожая по дну. кожуха 5. Скребки верхнеи ветви движутся в направлснии, совпада1огцем с направлением воздушного потока, при этом 2

4 пальцы 8 проходят по стержням 6, способствуя выносу обломков лозы за пределы транспортера.

Предлагаемое изобретение повышает качество очистки ягод от примесей.

Формула изобретения

1. Транспортер ягодоуборочной машины с системой очистки, включающий бесконечно приводной элемент с закрепленными над ним эластичными стержнями, отличающийся тем, что, с целью повышения качества очистки, эластичные стержни установлены вддоль транспортера, а на приводном элементе закреплены скребки, на одной стороне которых смонтированы эластичные пальцы с возможностью движения между эластичными стержнями.

2. Транспортер по п. 1, отличающийся тем, что шаг скребков меньше его ширины.

Источники информации, принятые во внимание при экспертизе

1. Варламов Г. П. и др. Машины для формирования кроны и уборки урожая плодовоягодных культур. М., «Машиностроение», 1975, с. 188-193.

2. Заявка Франции № 2281718, кл. Л 01 G 19100, 1976.

Рие, 2
