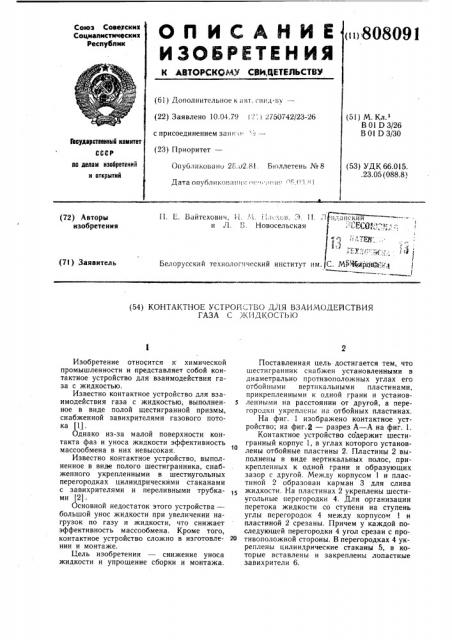

О П И C A Н И Е ()808091

И3ОБРЕТЕН ИЯ

Союз Советских

Социалистических

Республик

К .АВТОРСКОМУ СВИ,ЦЕТЕДЬСТВУ (61) Дополнительное к ант. саид-ву— (22) Заявлено 10.04.79 < 2," : .1 2750742/23-26 с присоединением залп (23) Приоритет— (5l) М. Кл.з

В 01 D 3/26

В 01 D 3/30

Гасударстеенный комитет

СССР по делам изооретений и открытий

Опубликовано 28.02.81. Бюллетень №8

Дата опубликованп;.. ", пп; <; ", (г I (53) УДК 66.015.

23 05 (088 8 1l. Е. Вайтехович, И. ? .. Н:!: хсв., 3. 11. и Л. Б. Новосел ьская (72) Авторы изобретения., с тв1т.

f,1

Белорусский технологический институт им. С. МИ4ирбвЪ;,:.4

1 (71) Заявитель (54) КОНТАКТНОЕ УСТРОЙСТВО ДЛЯ ВЗАИМОДЕЙСТВИЯ

ГАЗА С ЖИДКОС 1 ЬЮ

Изобретение относится к химической промышленности и представляет собой контактное устройство для взаимодействия газа с жидкостью.

Известно контактное устройство для взаимодействия газа с жидкостью, выполнен- 5 ное в виде полой щестигранной призмы, снабженной завихрителями газового потока (1).

Однако из-за малой поверхности контакта фаз и уноса жидкости эффективность массообмена в них невысокая.

Известно контактное устройство, выполненное в виде полого шестигранника, снабженного укрепленными в шестиугольных перегородках цилиндрическими стаканами с завихрителями и переливными трубками (2);

Основной недостаток этого устройства— большой унос жидкости при увеличении нагрузок по газу и жидкости, что снижает эффективность массообмена. Кроме того, контактное устройство сложно в изготовле- 20 нии и монтаже.

1тель изобретения — снижение уноса жидкости и упрощение сборки и монтажа.

Поставленная цель достигается тем, что шестигранник снабжен установленными в диаметрально противоположных углах его отбойными вертикальными пластинами, прикрепленными к одной грани и установленными на расстоянии от другой, а перегородки укреплены на отбойных пластинах.

На фиг. 1 изображено контактное устройство; на фиг.2 — разрез А — А на фиг. 1.

Контактное устройство содержит шестигранный корпус 1, в углах которого установлены отбойные пластины 2. Пластины 2 выполнены в виде вертикальных полос, прикрепленных к одной грани и образующих зазор с другой. Между корпусом 1 и пластиной 2 образован карман 3 для слива жидкости. На пластинах 2 укреплены шестиугольные перегородки 4. Для организации перетока жидкости со ступени на ступень углы перегородок 4 между корпусом и пластиной 2 срезаны. Причем у каждой последующей перегородки 4 угол срезан с противоположной стороны. В перегородках 4 укреплены цилиндрические стаканы 5, в которые вставлены и закреплены лопастные завихрители 6.

808091

Формула изобретения

А — А

Фиг. 2 фиг. f

Составитель А. Сондор

Редактор Е. Лушникова Техред А. Бойкас Корректор М. Шароши

Заказ 10763/4 Тираж 717 Подписное

ВНИИПИ Государственного комитета СССР по делам изобретений и открытий

113035, Москва, Ж вЂ” 35, Раушская наб., д. 4/5

Филиал ППП «Патент», г. Ужгород, ул. Проектная, 4

Контактное устройство работает в режиме противотока. Жидкость по карману 3 стекает с вышележащей ступени и попадает на перегородку 4 и завихритель 6 нижележащей ступени.

Газ, проходя через завихритель 6, приобретает вращательное движение. Жидкость подхватывается газом и отбрасывается к стенке корпуса 1. Массообмен происходит в каплях и пленке. Двигаясь по стенке корпуса 1, жидкость попадает через зазор между корпусом 1 и пластиной 2 в карманы 3.

По одному из карманов 3 жидкость стекает на нижележащую ступень, по другому возвращается обратно на тарелку 4, образуя циркуляцию в пределах одной ступени контакта., Установка в углах шестигранного корпуса отбойных пластин позволяет значительно снизить унос жидкости. При, креплении шестигранных перегородок не к корпусу контактного элемента, а к отбойным пластинам упрощается сборка контактного элемента. Пластины прикрепляются к корпусу только в верхней части и могут вставляться и выниматься вместе с перегородками и завихрителями для осмотра, очистки и замены, поэтому применение контактного устройства экономически более выгодно.

Контактное устройство для взаимодействия газа с жидкостью, включающее полый шестигранный корпус с размещенными внутри него шестиугольными перегородками с укрепленными в них цилиндрическими стаканами с завихрителями, отличающееся тем, что, с целью снижения уноса жидкости, упрощения сборки и монтажа, корпус снабжен установленными в диаметрально противоположных углах его отбойными вертикальными пластинами, прикрепленными к одной грани и установленными на расстоянии от другой, а перегородки укреплены на отбойных пластинах.

Источники информации, принятые во внимание при экспертизе

2î 1. Авторское свидетельство СССР № 558680, кл. В 01 D 3/26, 1974.

2. Авторское свидетельство СССР по заявке № 2594544, кл. В 01 D 3/30, В 01 D 3/26, 11.10.78.
