Привод подающего органа пресса
Иллюстрации
Реферат

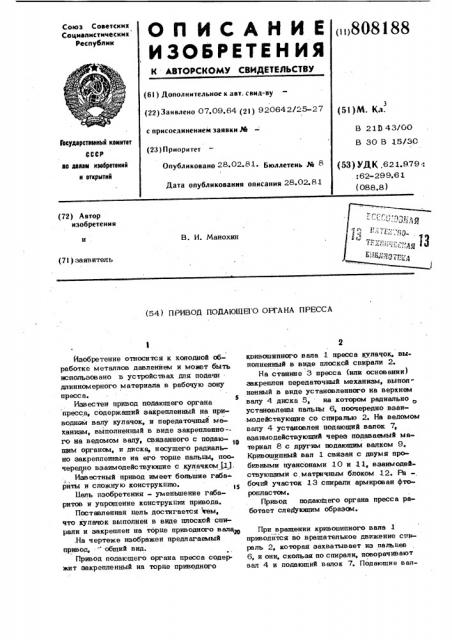

ОП ИСАНИЕ
ИЗОБРЕТЕН ИЯ
К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ
Союз Советских
Социалистических
Республик (щ808188 (61) Дополнительное к ввт. свид-ву (22) Заявлено 07.09.64 (21) 920642/25-27 с присоединением заявки М (23) Приоритет
Опубликовано 28.02 81 Бюллетень Ж 8
Дата опубликования описания 28 02 81 (51) М. Кл.
В 21т) 43/00
В 30 B 15/30
Гюсудлрстванный квинтет
СССР ав делам нзабретеннй н атнрытнй (53) УДК .621.979 т .: 62-299.6 1 (088.8) (72) Автор изобретения
В. И. Манохин (71) заявитель (54) ПРИВОД ПОДАЮЩЕ1 О ОРГАНА ПРЕССА
Изобретение относится к холодной обработке металлов давлением и моаэт быть использовано в устройствах для подачи длинномерного материала в рабочую зону пресс а.
Известен привод подающего органа пресса, содержащий закрепленный на приводном валу кулачок, и передаточный механизм, выполненный в виде закрепленно-го на ведомом валу, связанного с подающим органом, и диска, несущего радиально закрепленные на его торце пальцы, поочередно взвимодействуюшие с кулачком (1).
Известный привод имеет большие гвба рйты и сложную конструкцию.
11ель изобретения — уменьшение габаритов и упрощение конструкции привода.
Поставленная цель достттгается тем, что кулачок выполнен в виде плоской спирали и закреплен на торце приводного вала .На чертеже изображен предлагаемый привод, " общий вид, Привод подающего органа пресса содер» жит закрепленный на торце приводного
2 коивошипного вала 1 пресса кулачок. выполненный в виде плоской спирали 2.
На станине 3 пресса (или основании) закреплен передаточный механизм, выпол" пенный в виде установленного на верхнем валу 4 диска 5, на котором радиально установлены пальпы 6, поочередно взаимодействующие со спиралью 2. На ведомом валу 4 установлен подающий валок 7, взаимодействующий через подаваемый материал 8 с другим подающим валком 9.
Кривошипный вал 1 связан с двумя пробивными пуансонами 10 и 11, взаимодействующими с,матричным блоком 12. Ра —, бочпй участок 13 спирали армирован фтороплас том.
Привод подаютпего органа пресса работает слет1уютпим образец.
При вращении кривовипного вала 1 приводится во вращательное движение спираль 2, которая захватывает из паттьиев
6, и они, скользя по спирали, поворачивают вал 4 и подающий валок 7. Подающие вал808188
Составитель K). Жаворонков
Техред М.Табакович
Корректор Н. Григорук
Редактор А. Власенко
Заказ 10974/9 Тираж 899
ВНИИПИ Государственного комитета СССР по делам изобретений и открытий
113035, Москва, Ж-35, Раушская наб., д. 4/5
Подписное
Филиал ППП "Патент", r. Ужгород, ул. Проектная, 4 ки 7 и 9 перемещают материал 8 в рабочую зону пресса.
Формула изобретения
Привод подающего органа пресса, содер- жащий закрепленный на приводном валу кулачок, установленный на ведомом валу, связанный с подающим органом, и передаточный механизм, выполненный в виде диска, несущего радиально установленные палы ы, поочередно взаимодействующие с кулачком, отличающийся тем, что, с делью уменьшения габаритов и упрощения конструкции привода, кулачок выполнен е виде плоской спирали и закреплен на торие приводного вала, Источники информапии, принятые во внимание при экспертизе
1. Ротбарт Г. А., Кулачковые меха- низмы,. Л., Судпромгиз", 1960, с. 322323, рис. 380.
