Союз Советских

Социалистических

Республик

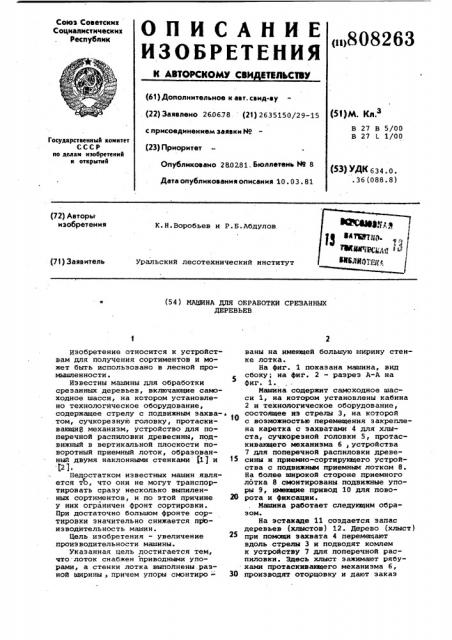

ОПИСАНИЕ

ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИ ЕТЕЛЬСТВУ н808263 (61) Дополнительное к авт. саид-ву (22) Заявлено 260678 (2!) 2635150/29-15 (51)м. кл.

В 27 В 5/00

В 27 L 1/00 с присоединением заявки М (23) Приоритет

Государственный комитет

СССР ио делам изобретений и открытий

Опубликовано 2802.81. Бюллетень N9 8 ()) ФЖ 634.0. .36 (088.8) Дата опубликования описания 10. 03. 81 (72) Авторы изобретения

К.Н.Воробьев и P.Á.Ëáäóëîâ

Уральский лесотехнический институт (71) Заявитель (54) МАШИНА ДЛЯ ОБРАБОТКИ СРЕЗАННЫХ

ДЕРЕВЬЕВ

Изобретение относится к устройствам для получения сортиментов и может быть использовано в лесной промышленности.

Известны машины для обработки срезанных деревьев, включающие самоходное шасси, на котором установлено технологическое оборудование, содержащее стрелу с подвижным захва- том,. сучкорезную головку, протаскивающий механизм, устройство для поперечной распиловки древесины, подвижный в вертикальной плоскости поворотный приемный лоток, образованный двумя наклонными стенками (17 и 15 (2).

Недостатком известных машин является то, что они не могут транспортировать сразу несколько выпиленных сортиментов, н по этой причине 20 у них ограничен фронт сортировки.

При достаточно большом фронте сортировки значительно снижается прЬизводительность машин.

Цель изобретения — увеличение 25 производительности машины.

Указанная цель достигается тем, что лоток снабжен приводными упорами, а стенки лотка выполнены .разной ширины, причем упоры смонтиро †." 30 ваны на имеющей большую ширину стенке лотка.

На фиг. 1 показана машина, вид сбоку; на фиг. 2 — разрез A-A на фиг. 1.

Машина содержит самоходное шасси 1, на котором установлены кабина

2 и технологическое оборудование, состоящее из стрелы 3, на которой с возможностью перемещения закреплена каретка с захватами 4 для хлыста, сучкореэной головки 5, протаскивающего механизма 6, устройства

7 для поперечной распиловки древесины и приемно-сортирующего устройства с подвижным приемным лотком 8.

На более широкой стороне приемного лотка 8 смонтированы подвижные упоры 9, имеющие привод 10 для поворота и фиксации.

Машина работает следующим образом.

На эстакаде 11 создается запас деревьев (хлыстов) 12. Дерево (хлыст) при помощи захвата 4 перемещают вдоль стрелы 3 и подводят комлем к устройству 7 для поперечной распиловки. Здесь хлыст зажимают рябухами протаскивающего механизма 6, производят оторцовку и дают заказ

808263

Формула изобретения

9 иг. 1

Составитель С.Краснов

Редактор В.Петраш Техред .С.Мигунова Корректор М лароши

3 Тираж 539 Подписное

ВНИИПИ Государственного комитета СССР по делам изобретений и открытий

113035, Москва, Ж»35, Раушская наб., д. 4/5

Заказ

Филиал ППП "Патент, r. Ужгород, ул. Проектная, 4 на выпиловку сортимента. Одновре менно с перемещением хлыста самоходное шасси перемещается вдоль накопителей 13 к нужному накопителю. В это время производится выпиливание нужного сортимента. Если после распиловки сортимента машина не доехала до нужного накопителя, сортимент перемещается в буферную часть приемного лотка, путем утапливания упоров 9. Затем снова выдвигаются упоры, хлыст подают на длину сортимента, и у соответствующего накопителя одинаковые сортименты сбрасываются поворотом приемного лотка, при этом упоры утоплены. Если сортименты разные, то сброс их производится раз-.. дельно в нужные накопители.

Использование предлагаемой машины позволяет увеличить производительность ипи при .той же производительности щуднудь количество наименованйй вИпйлйваемых сортиментов (длину фронта штабелей). Достигается это тем, что воевремя перемещения мавпшы вдойЮЪакопителей к соответствунщему месту укладки, имеется воэможность выпиловки нескольких сортиментов.

Машина для обработки срезанных деревьев, включащая самоходное шасси, на котором установлена стрела с подвижным захватом, сучкореэная головка, протаскивающий механизм, устройство для поперечной распиловки древесины и подвижный в вертикальной плоскости поворотный приемный лоток, образованный двумя наклонными стенками, о т л и ч а ющ а я с я тем, что, с целью повы15 шення производительности,.лоток снабжен приводными упорами, а стенки лотка выполнены разной ширины, причем упоры смонтированы на имеющей большую ширину стенке лотка.

20 Источники информации, принятые во внимание при экспертизе

1. Авторское свидетельство СССР

Р 400463, кл. В 27 В 5/00, 1971.

2. Авторское свидетельство СССР

Р 511211, кл. В 27 В 5/00, 1974.
