Реферат

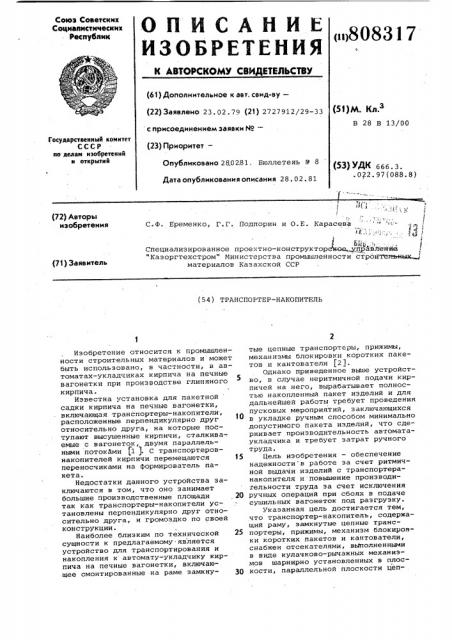

Союз Советских

Социалистических

Реслублик

ОПИСАНИЕ

ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВМДЕТЕЛЬСТВУ »i808317 с.

/ ъ )=== (61) Дополнительное к авт. сеид-ву— (22) Заявлено 23. 02. 79 (21) 2727912/29-33 с присоединением заявки ¹â€” (51)М. Кл.

В 28 В 13/00

Государственный комитет

СССР но делам изобретений и открытий (23) Приоритет—

Опубликовано 28.0281, Бюллетень 9 8

Ж) УД1 ббб.3. .0 2.97(088.8) Дата опубликования описания 28. 02. 81 г с

1 .\ (С.Ф. Еременко, Г.Г. Подпорин и О.E. Карасева

I йй„

Специализированное проектно-конструктор щэйВЛение

"Казоргтехстром" Министерства промышленности строит з тьньыс,.; материалов Казахской ССР (72) Авторы изобретения (71) Заявитель (54) ТРАНСПОРТЕР-НАКОПИТЕЛЬ

Изобретение относится к промышленности строительных материалов и может быть использовано, в частности, в автоматах-укладчиках кирпича на печные вагонетки при производстве глиняного кирпича.

Известна установка для пакетной садки кирпича на печные вагонетки, включающая транспортеры-накопители, расположенные перпендикулярно друг относительно друга, на которые поступают высушенные кирпичи, сталкива-. емые с вагонеток, двумя параллельными потоками (1 ). С транспортеровнакопителей кирпичи перемещаются 15 переносчиками на формирователь пакета.

Недостатки данного устройства заключаются в том, что оно занимает большие производственные площади 20 так как транспортеры-накопители установлены перпендикулярно друг относительно друга, и громоздко по своей конструкции.

Наиболее близким по технической 25 сущности к предлагаемому является устройство для транспортирования и накопления к автомату-укладчику кирпича на печные вагонетки, включающее смонтированные на раме замкну- 30 тые цепные транспортеры, прижимы, механизмы блокировки коротких пакетов и кантователи (2).

Однако приведенное выше устройство, в случае неритмичной подачи кирпичей на него, вырабатывает полностью накопленный пакет изделий и для дальнейшей работы требует проведения пусковых мероприятий, заключающихся в укладке ручным способом минимально допустимого пакета изделий, что сдерживает производительность автоматаукладчика и требует затрат ручного труда.

Цель изобретения — обеспечение надежности в работе за счет ритмичной выдачи изделий с транспортеранакопителя и повышение производительности труда за счет исключения ручных операций при сбоях в подаче сушильных вагонеток под разгрузку.

Указанная цель достигается тем, что транспортер-накопитель, содержащий раму, замкнутые цепные транспортеры, прижимы, механизм блокировки коротких пакетов и кантователи, снабжен отсекателями, выполненными в виде кулачково-рычажных механизмов шарнирно установленных в плоскости, параллельной плоскости цеп808317

50 ных транспортеров и взаимодействующих с механизмами блокировки коротких пакетов, каждый из которых содержит коромысловый механизм и механизм контроля, выполненный в виде двуплечего рычага, на одном плече которого установлен ролик, а другое посредством подпружиненной тяги соединено с коромыслом, расцепляющимся с упором отсекателя при отсутствии кирпича.

На фиг. 1 изображена кинематическая схема предлагаемого устройства; на фиг. 2 — то же.

Транспортер-накопитель содержит общую раму (не показана,), замкнутые цепные транспортеры 1, механизмы

2 блокировки коротких пакетов, кантователи 3, толкатель 4 и привод 5.

Над механизмами 2 блокировки коротких пакетов установлены прижимы 6.

В плоскости цепных транспортеров

1 (между их транспортирующими органами) шарнирно установлены отсекатели, выполненные в виде шарнирных рычагов 7 с роликами 8 и упорами 9, взаимодействующие с подвижными в горизонтальной плоскости коромыслами

10 механизмов блокировки коротких пакетов изделий. Коромысло 10 связано одним концом через пружину 11 с рамой транспортера,а вторым через подпружиненную тягу 12 с механизмом контроля, выполненным в виде двуплечего рычага 13 с роликом 14 и противовесом 15. На ведущем валу 16 транспортера установлены прфильные кулачки 17, взаимодействующие с роликами 8 шарнирных рычагов 7.

Устройство работает следующим образом.

От общего привода 5 получают одновременно движение толкатель 4, ведущий вал 16 транспортера и два кантователя 3, связанные с ведущим валом 16 кривошипным механизмом. На каждую пару движущихся цепей 1 сталкивается с сушильной вагонетки один ряд высущенного кирпича и транспортируется цепями 1 к соответствующему кантователю. Сталкивание изделий производится при наличии свободного пространства, необходимого для приема пакета изделий из четырех рядов.

В установившемся режиме работы транспортера-накопителя каждый иэ кантователей 3, установленных со смещением о по углу поворота на 180, производит одновременную кантовку четырех кирпичей (по два из каждого ряда) из положения "на ребро" в положение "на плашок", а соответствующим кулачком толкателя 4 эта группа, иэделий заталкивается на комплектовочный стол (не показан) ° В режиме выдачи изделий механизмы 2,блокировки коротких пакетов и прижимы 6 обеспечивают за один оборот ведущего вала 16 выдачу двух групп иэделий, по 4 штуки каждая. В таком режиме шарнирные рычаги

7 механизмов 2 блокировки коротких пакетов под воздействием кулачков 17 на ролики 8 совершают синхронные качательные движения в вертикальной плоскости между своими двумя крайними положениями, определяемыми профилем кулачков 17. В верхнем положении рычаг 7 прижимает весь ряд кирпичей (за исключением двух крайних, занявших соответствующее положение перед кантовкой) к прижиму 6., а в нижнем опускается ниже уровня цепей 1, обеспечивая тем самым перемещение всего ряда на шаг, равный толщине двух кирпичей. При длинном пакете ролик

15 14 зажат движущимися кирпичами, а через двуплечий рычаг 13 и подпружиненную тягу 12 коромысло 10 повернуто в такое положение, при котором упоры 9, неподвижно закрепи ) ленные на шарнирных рычагах 7, также бесприпятственно совершают качательные движЕния в вертикальной плоскости.

Как только длина двух смежных рядов кирпича, объединенных одним кантователем, достигает критической длины, двуплечий рычаг 13 под воздействием противовеса 15 возвращается в вертикальное положение, а коромысло 10 под воздействием пружины 11 занимает такое положение, при котором упоры 9, опираясь на коромысло 10, не дают возможности опуститься вниз шарнирным рычагам 7, которые остаются в верхнем крайнем положении.

В таком положении ряды изделий (" короткий пакет") оказываются поднятыми над движущимися цепями

1 и прижатыми к прижимам 6, т.е, 4П выдача изделий не производится. Возобновится выдача изделий к Кантователю,3 лишь в том, случае, если очередная группа изделий переместится от места сталкивания к "короткому пакету" через ролик 14, двуплечий рычаг 13. Тягу 12 повернет коромысло 10 в рабочее положение.

Формула изобретения

Транспортер-накопитель, содержащий раму, замкнутые цепные транспортеры, прижимы, механизмы блокировки коротких пакетов и кантователи, 55 отличающийся тем, что, с целью повышения производительности, и обеспечения надежности в работе, транспортер-накопитель снабжен отсекателями, выполненными в ви () де кулачково-рычажных механизмов, шарнирно установленных в плоскости, параллельной плоскости цепных транспортеров и взаимодействующих с механизмами блокировки коротких пакеТОВ, каждый из кОтОрых сОдержит КО1 ромысловый механизм контроля, выполненный в виде двуплечего рычага, на одном плече которого установлен ролик, а другое посредством подпружиненной тяги соединено с коромыслом, контактирующим с отсекателями.

808317

Источники информации, принятые во внимание при экспертизе

1. Авторское свидетельство СССР

9 417296, кл. В 28 В 15/00, 1972..

2. Авторское свидетельство СССР

9 418697, кл. В 28 В 13/00, 1971.
