Реферат



Союз Советских

Социалистических

Республик

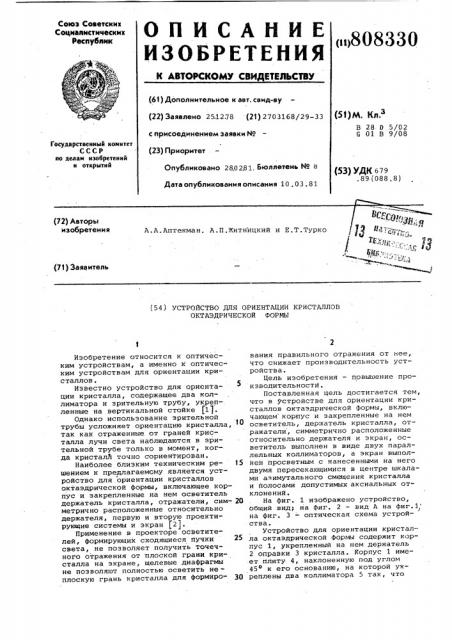

ОПИСАНИЕ

ИЗОБРЕТЕНИЯ

К АВТОИ:КОМУ СВИДЕТЕЛЬСТВУ (1808330

-а г (61) Дополнительное к авт. саид-ву (53)М. Кл.

В 28 0 5/02

G 01 В 9/08 (22) Заявлено 25.12.78 (21) 2703168/29-33 с присоединением заявки ¹ (23) Приоритет

Государствеииый комитет

СССР ио делам изобретений и открытий

Опубликовано 280281. Бюллетень М 8

Дата опубликования описания 10. 03. 81 (53) УДК 6 7 9 .89(088.8) (72) Авторы изобретения

А.А.Аптекман, А.П.Житницкий и Е.Т.Турко

{71) Заявитель, 54 ) УСТРОЙСТВО ДЛЯ ОРИЕНТАЦИИ КРИСТАЛЛОВ

ОКТАЭДРИЧЕСКОЯ ФОРМЫ

Изобретение относится к оптическим устройствам, а именно к оптическим устройствам для ориентации кристаллов.

Известно устройство для ориентации кристалла, содержащее два коллиматора и зрительную трубу, укрепленные на вертикальной стойке f1).

Однако использование зрительной трубы усложняет ориентацию кристалла, так как отраженные от граней кристалла лучи света наблюдаются в зрительной трубе только в момент, когда кристалЛ точно сориентирован.

Наиболее близким техническим решением к предлагаемому является устройство для.ориентации кристаллов октаэдрической формы, включающее корпус и закрепленные на нем осветитель держатель кристалла, отражатели, симметрично расположенные относительно держателя, первую и вторую проектирующие системы и экран 12).

Применение в проекторе осветителей, формирующих сходящиеся пучки света, не позволяет получить точечного отражения от плоской грани кристалла на экране, щелевые диафрагмы не позволяют полностью осветить неплоскую грань кристалла для формирования правильного отражения от нее, что снижает производительность устройства.

Цель изобретения — повышение производительности.

Поставленная цель достигается тем, что в устройстве для ориентации кристаллов октаэдрической формы, включающем корпус и закрепленные на нем осветитель, держатель кристалла, отражатели, симметрично расположенные относительно держателя и экран, осветитель выполнен в виде двух параллельных коллиматоров, а экран выпол35 нен просветным с нанесенными на него двумя пересекающимися в центре шкалами азимутального смещения кристалла и полосами допустимых аксиальных отклонений.

20 . На фиг. 1 изображено устройство, Общий вид; на фиг. 2 — вид А на фиг.1 на фиг. 3 — оптическая схема устройства.

Устройство для ориентации кристал2з ла октаэдрической формы содержит корпус 1, укрепленный на нем держатель

2 оправки 3 кристалла. Корпус 1 имеет плиту 4, наклоненную под углом

45о к его основанию, на которой ук3Q реплены два коллиматора 5 так, что

808330 их оптические оси параллельны. На коллиматорах 5 симметрично относительно держателя 2 кристалла укреплены два отражателя 6, которые перпендикулярны плоскости плиты 4. Между коллиматорами 5 на плите 4 укреплен отражатель 7, перпендикулярный основанию корпуса 1. Корпус 1 имеет в передней части входное окно 8, а на верхней его части укреплен просветный экран 9 с нанесенными на него по- лосами 10 допустимых аксиальных отклонений и шкалами 11 азимутального смещения.

Устройство работает следующим образом.

Свет от двух коллиматоров 5 напра- >5 вляется отражателями 6 на две смежные грани кристалла. Отразившись от крисвалла, свет попадает на отражатель 7, а от него отражается на просветный экран 9. 20 ,Цля совмещения оси симметрии четвертого порядка кристалла с осью оправки 3 кристалл смещают в оправке таким образом, чтобы два отражения 12, наблюдаемые на экране 9, ус- р тановились в пределах двух разных полос допустимых аксиальных отклонений.

Задание необходимого угла азимутального смещения выполняют путем поворота оправки 3 с криЬталлом во- . круг своей оси до совмещения отражений 12 с делениями шкал 11 азимутального смещения, соответствующим требуемой величине угла. Наличие шкал на экране и применение коллиматоров позволяет выполнять кристаллографическую ориентацию кристалла.

Возможность наблюдения на экране отражений в процессе выполнения ориентации значительно сокращает время ориентации.

Формула изобретения

Устройство для ориентации кристаллов октаэдрической формы, включающее корпус и закрепленные на нем осветитель, держатель кристалла, отражатели, симметрично расположенные относительно держателя и экран, о т л и ч а ю щ е е с я тем, что, с целью повышения производительности осветитель выполнен в виде двух йараллельных коллиматоров, а экран выполнен просветным с нанесенными на него двумя пересекающимися в центре шкалами азимутального смещения кристалла и полосами допустимых аксиальных отклонений.

Источники информации, принятые во внимание при экспертизе

1. Труды НИИЧаспрома. Вып. 19, М., 1975, с. 121.

2. Авторское свидетельство СССР

Р 550527, кл. G 01 В 9/08, 1975.

Вид A

РигЗ
