Реферат

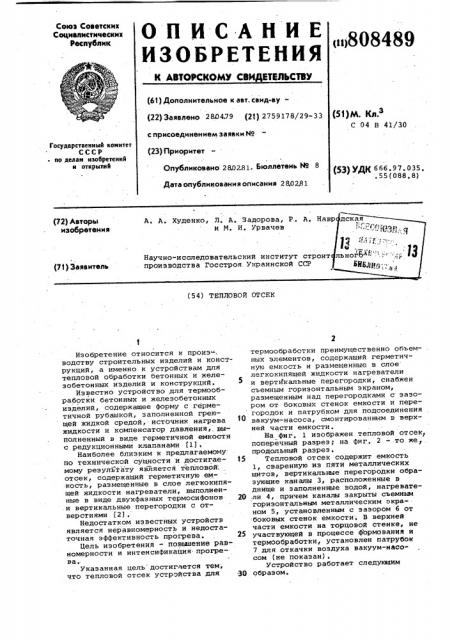

ОПИСАНИЕ

ИЗОБРЕТЕНИЯ

К. АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Союз Советских

Социалистических

Республик

Опубликовано 2802.81. Бюллетень М B

Дата опубликования описания 280281 (51)М. Кл з

С 04 В 41/30

Государственный комитет

СССР

° но делам нзобретеннй н открытнй (53) УДК 666 ° 97 035. .55(088.8) (54) ТЕПЛОВОЙ ОТСЕК

Изобретение относится к произ водству строительных изделий и конструкций, а именно к устройствам для тепловой обработки бетонных и железобетонных изделий и конструкций.

Известно устройство для термообработки бетонных и железобетонных изделий, содержащее форму с герметичной рубашкой, заполненной греющей жидкой средой, источник нагрева жидкости и компенсатор давления„ выполненный в виде герметичной емкости с редукционными клапанами (1).

Наиболее близким к предлагаемому по технической сущности и достигае- 35 мому результату является тепловой ; отсек, содержащий герметичную ем.кость, размещенные в слое легкокипящей жидкости нагреватели, выполненные в виде двухфазных термосифонов 20 .и вертикальные перегородки с отверстиями (2), Недостатком известных устройств является неравномерность и недостаточная эффективность прогрева. 25

Цель изобретения - повьхаение равномерности и интенсификация.прогрева.

Указанная цель достигается тем, что тепловой отсек устройства для Зр термообработки преимущественно объем- . ных элементов, содержащий герметичную емкость и размещенные и слое легкокипящей жидкости нагреватели и вертикальные перегородки, снабжен съемным горизонтальным экраном, размещенным над перегородками с зазором от боковых стенок емкости и перегородок и патрубком для подсоединения вакуум-насоса, смонтированным в верхней части емкости. .На фиг. 1 изображен тепловой отсек, поперечный разрез; на фиг, 2 — то же . продольный разрез.

Тепловой отсек содержит емкость

1, сваренную из пяти металлических щитов, вертикальные перегородки образующие каналы 3, расположенные в днище и заполненные водой, .нагреватели 4, причем каналы закрыты съемным горизонтальным металлическим экраном 5, установленным с зазором 6 от боковых стенок емкости. В верхней части емкости на торцовой стенке, не участвующей в процессе формования и термообработки, установлен патрубок

7 для откачки воздуха вакуум-насосом (не показан).

Устройство работает следующкм образом.

808489

Формула изобретения

2 3

Фиг. 1

Риг 2

Составитель 3. Аристархова

Редактор Ю. Ковач Техред Л. Пекарь КоРРектоР С.щомак

Заказ 62/24 Тираж 671 Подписное

ВНИИПИ Государственного комитета СССР по делам изобретений и открытий

113035, Москва, Ж-35, Раушская наб., д. 4/5

Филиал ППП Патент, r. Ужгород, ул. Проектная, 4

Металлическая емкость 1, содержащая вертикальные перегородки 2 и каналы 3, заполненные водой, устанавливают в формовочную машину, включают нагреватель 4, который нагревает и испаряет воду, образовавшийся пар омывает съемный горизонтальный металлический экран 5 и через зазоры 6 поступает в полость сердечника, конденсируясь на его стенках самотеком стекает через зазоры 6 в каналы

3.

Предлагаемое устройство позволяет создать интенсивный тепломассообмен в зоне испарения и конденсации, который протекает при практически равных температурах, что позволяет равномерно прогреть поверхности сердечника и практически исключить перепады температур по высоте, осуществ лять автоматическу!о регулировку процессом термообработки за счет. изменения мощности,подводимой к источнику тепла и интенсифицировать прогрев.

Тепловой отсек устройства для термообработки преимущественно объ" . емных элементов, содержащий герметичную емкость и размещенные в слое легкокипящей жидкости нагреватели и вертикальные перегородки., о т л и ч аю шийся тем, что, с целью повышения равномерности и интенсидикации прогрева, он. снабжен съемным горизонтальным экраном, размещенным над перегородками с зазором от боРовых стенок емкости и перегородок и патрубком для подсоединения вакуум-насоса, смонтированным в верхней части емкости.

Источники информации, принятые во внимание при экспертизе

1. Авторское свидетельство ГССР

9 333366332211,, кклл. C 04 В 41/30, 1972.

20 2. Авторское свидетельство CCCP по заявке Р 2591415/29-33, кл. С 04 В 41/30, 20.03.78.
