Клей для липких лент
Патент 808513
Авторы
Клей для липких лент
Иллюстрации
Реферат

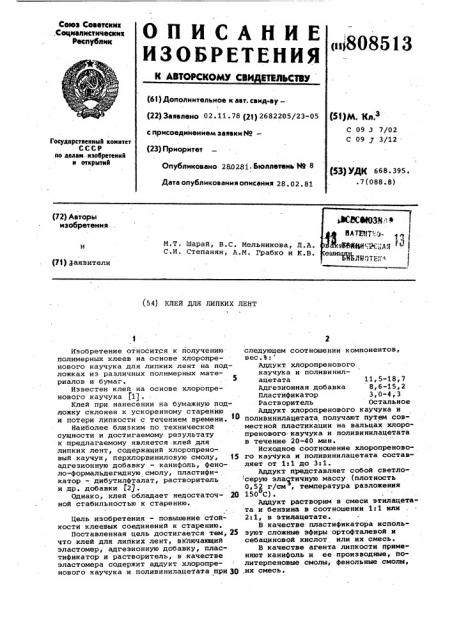

ОПИСАНИЕ
ИЗОБРЕТЕНИЯ
Сеюэ Севетскик.Сециалистинескик
Республик (ui808513
К АВТОРСКОМУ СВИ ИТВЛЬСТВУ (á1) Дополнительное к авт. свмд-ву— (22) 3аявлено 02.11.78 (21) 2682205/23-05 с присоединением заявки Нов (23) Приоритет
Опубликовано 2802.81. Бюллетень 89 8 (51)М. Кл
С 09 3 7/02
С 09 у 3/12
Государственный «омнтет
СССР по делам..изобретений и от«рытнй (Д) УДК 668.395 .7 (088. 8) Дата опубликования описания 28. 02. 81 (72) Авторы изобретения
М.Т. Шарай, В.С. Мельникова, Л.A
С.И. Степанян, A.M. Грабко и К.В. (7! ) заявители (54) КЛЕЙ ДЛЯ ЛИПКИХ ЛЕНТ
Изобретение относится к получению полимерных клеев на основе хлоропренового каучука для липких лент на подложках из различных полимерных материалов и бумаг.
Известен клей на основе хлоропренового каучука (11 .
Клей при нанесении на бумажную под-. ложку склонен к ускоренному старению и потери липкости с течением времени.
Наиболее близким по технической сущности и достигаемому результату к предлагаемому является клей для липких лент, содержащий хлоропреновый каучук, перхлорвиниловую смолу, 15 адгезионную добавку — канифоль, феноло-формальдегидную смолу, пластификатор — дибутилфталат, растворитель и др. добавки 27.
Однако, клей обладает недостаточ- 20 ной стабильностью к старению.
Цель изобретения — повышение стойкости клеевых соединений к старению. поставленная цель достигается тем, 25 что клей для липких лент, включающий эластомер, адгезионную добавку, пластификатор и растворитель, в качестве эластомера содержит адцукт хлоропренового каучука и поливинилацетата при 30 следующем соотношении компонентов вес. Ъ:
Аддукт хлоропренового. каучука и поливинилацетата 11,5-18,7
Адгезионная добавка 8,6-15,2
Пластификатор 3, 0-4,3
Растворитель Остальное
Аддукт хлоропренового каучука и поливинилацетата получают путем совместной пластикации на зальцах хлоропренового-каучука и поливинилацетата в течение 20-40 мин.
Исходное соотношение хлоропренового каучука и поливиннлацетата составляет от 1i1 до Зг1.
Аддукт представляет собой светло серую эластичную массу (плотность
0,52 г/см, температура разложения
150 С).
Аддукт растворим в смеси этилацетата и бензина в соотношении 1:1 или
2: 1, s этилацетате.
В качестве пластификатора используют сложные эфиры ортофталевой и себациновой кислот или их смесь.
В качестве агента липкости применяют канифоль и ее производные, Политерпеновые смолы, фенольные смолы,,их смесь.
808513
Т а б л и ц а 1
Наименование Извест«Контрольные компонентов ный клей примеры
Предлагаемый клей
1 2 1 2
5 б
Аддукт хлоропренового каучука и поливинилацетата
11,5 18,7 15,3
Поливинилацетат М 75
18,7
Агент липкости:
Эфир Гарпиуса
7,2 5,1
5 1
Бутилфеноло-формальдегидная смола 14,21 3,9 3,9 3,0 .5,0 3,9
Канифоль
1,27 5,1 З,б
Глицериновый эфир канифоли
2,0 — 2,5
2,5
Политерпеновая, смола
3i0
2,5
Пластификатор:
Диоктилфталат
3,5 3i0
Диоктилсебацинат
4,3
Зю5
Дибутилфталат
3 5
5,22
Растворитель:
Этилацетат-бензин(1:1 или 2:1) 60,6
Остальное
Остальное с
В качестве растворителя используют смесь бензина и зтилацетата в соотношении 1:1 или 2 1, Клей готовят следуюшим образом., В клеемешатель загружают измельченный на куски аддукт, часть растворителя и перемешивают до полного растворения зластомера, затем загружают агент липкости, пластификатор и оставшуюся часть растворителя. Перемешивание в клеемещателе проводят до полной гомогенизации клея.
Хлоропреновый каучук (марок
А,В, НП и НТ) 14,2 18,7
Клей представляет собой раствор светло-серого или светло-коричневого цвета с вязкостью по ВЗ-4 60-120 с.
В таблицах приведены составы и свойства клея в сравнении с извест5 ным, Испытания клея проводят после нанесения его на подложку сушки в течение 6-10 мин при 70-80ОC и последую 0 Шей выдержки .липкой ленты при комнатной температуре в течение 24 ч.
808513
Таблица2:
0,4
0,36
0,4
0,38 стекла органического стекла
0,4
0,4 нержавеющей стали
0,44 0,37 0,96 0,98 1,18
0,9 окрашенной металлической пластины
0,55
0,10 0 61 0,65 0,68
0,32 б)после выдержки образцов при
+80 С в течение
72 ч от картона
0 35
0,21
0,34
0,54
0 51
0,6 0,64
0,52 0,60
0,36
0,14
0,38 стекла органического стекла
0,12 0,46 0,46 0,49
0 35
0,30 нержавеющей стали
0,45 0,30 0,94 0,97 1,20
0,76 окрашенной металлической пластины
0,40
0,21
0,06 0,59 0,65 0,65
2,0 5,35 6,9 6,2
2,15 5,1, 5,1 5,4
4,9
3,18
2,68
4,5 стекла органического стекла
1,08 3,95 4.,6 5,0
2,1 8,9 9,1 9,7
3,6
2,05 нержавеющей стали
8,2
3,2 окрашенной металлической пластины
5,1
2,75 0 6 5,5 5,7 5,8
Испытания показателей по пункту 1 б проводились после термостатирования лент при +80 С и последовательного приклеивания их к пластикам при +20 С.
Как видно из данных таблицы, введение в состав клея аддукта хлоропренового каучука и поливинилацетата улучшает свойства клея, т.е. повышает стойкость к старению и прочность склеивания.
Предлагаемый клей может применятька в быту, для защиты трубопроводов
Формула изобретения
1. Сопротивление отслаиванию, кгс/см: а) при 20+2 С от картона
2. Предел прочности прн сдвиге, при 20+2oC, кгс/см> от картона
0,28 0,55 0,62 0,65
0,27 0,50 0,52 0,56
0,22 0,45 0,48 0 51 от корррозии, в фотопромышленности для упаковочных целей °
Клей для липких лент, включающий эластомер, адгезионную добавку, плас808513
Составитель Г. Иишензикова
Редактор В. Петраш Техред H.Ìàéîðîm Корректор E. Рошко
Заказ 69 б ТиРаж 695 Подпис ное
ВНИИПИ Государственного комитета СССР по делам изобретений и открытий
113035 р Москва р Ж 35у Раушская наб. „д. 4/5 филиал ППП Патент, г. Ужгород, ул. Проектная, 4 тификатор и растворитель, о т л ич а ю шийся тем, что, с целью повышения стойкости клеевых соединений к старению, в качестве эластомера он содержит аддукт хлоропренового каучука и поливинилацетата при следующем соотношении компонентов, вес.Ъф
Адцукт хлоропренового каучука и поливинилацетата 11,5-18,7
Адгеэионная добавка &,6-15,2
Пластификатор 3,0-4,3
Растворитель Остальное
Источники информации, принятые во внимание при экспертизе
1. Авторское свидетельство СССР
Р 615672, кл. С 09 7 .3/12, 1976.
2. Авторское свидетельство СССР 9 318615, кл. С 09 3 7/02, 1969 (про30
