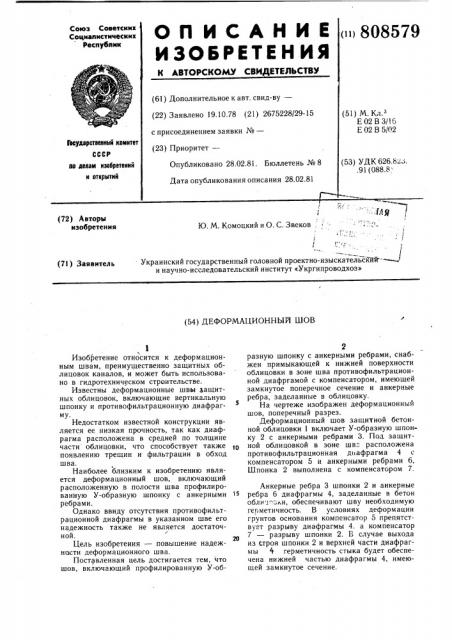

О Il И С А Н И Е (»)808579

ИЗОБРЕТЕН ИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Союз Советсккк

Социалистические

Республик (61) Дополнительное к авт. свид-ву— (22) Заявлено 19.10.78 (21) 2675228/29-15 с присоединением заявки №вЂ” (23) Приоритет—

Опубликовано 28.02.81. Бюллетень № 8

Дата опубликования описания 28.02.81 (51) М. К,.

Е02 В 3/16

Е 02 В 5/02

Геоударстввииый комитет

СССР (53) УДК 626.8",5..91 (088.8 ао деиам изобретений и открытий (72) Авторы изобретения

Ю. М. Комоцкий и О. С. Звеков .

I 1

t l ,/

Украинский государственный головной проектно-изыскательскйй = и научно-исследовательский институт «Укргипроводхоз» (71) Заявитель (54) ДЕФОРМАЦИОННЫЙ ШОВ

Изобретение относится к деформационным швам, преимущественно защитных облицовок каналов, и может быть использовано в гидротехническом строительстве.

Известны деформационные швы зац1итных облицовок, включающие вертикальную шпанку и противофильтрационную диафрагму.

Недостатком известной конструкции является ее низкая прочность, так как диафрагма расположена в средней по толщине части облицовки, что способствует также появлению трещин и фильтрации в обход шва.

Наиболее близким к изобретению является деформационный шов, включающий расположенную в полости шва профилированную У-образную шпанку с анкерными ребрами.

Однако ввиду отсутствия противофильтрационной диафрагмы в указанном шве его надежность также не является достаточной.

Цель изобретения — повышение надежности деформационного шва.

Поставленная цель достигается тем, что шов, включающий профилированную У-об2 разную шпанку с анкерными ребрами, снабжен примыкающей к нижней поверхности облицовки в зоне шва противофильтрационной диафргамой с компенсатором, имеющей замкнутое поперечное сечение и анкерные ребра, заделанные в облицовку.

На чертеже изображен деформационный шов, поперечный разрез.

Деформационный шов защитной бетонной облицовки 1 включает У-образную шпонку 2 с анкерными ребрами 3. Под защит1О ной облицовкой в зоне шв" расположена противофильтрационная диафрагма 4 с компенсатором 5 и анкерными ребрами 6, Шпанка 2 выполнена с компенсатором 7.

Анкерные ребра 3 шпонки 2 и анкерные ребра 6 диафрагмы 4, заделанные в бетон облит-.ки, обеспечивают шву необходимую

rer,метичность. В условиях деформации грунтов основания компенсатор 5 препятствует разрыву диафрагмы 4. а компенсатор

7 — разрыву шпонки 2. В случае выхода из строя шпонки 2 и верхней части диафрагмы т герметичность стыка будет обеспечена нижней частью диафрагмы 4, имеющей замкнутое сечение.

808579

Составитель Л. Ваксенбург

Техред А. Бойкас Корректор Н. Швыдкая

Тираж 704 Подписное

ВНИИПИ Государственного комитета СССР по делам изобретений и открытий

113035, Москва, Ж вЂ” 35, Раушская наб., д. 4/5

Филиал ППП «Патент», г. Ужгород, ул. Проектная, 4

Редактор М. Кузнецова

Заказ 10875/29

Изобретение обеспечивает вполне надежную герметизацию шва в условиях дефор;,ации грунтов основания и температурных колебаний.

Кроме того, процесс герметизации стыка может быть механизирован. 5

Формула изобретения реформационный шов, преимущественно защитных облицовок каналов, включающий

4 расположенную в полости шва профилированную У-образную шпонку с анкерными ребрами, отличающийся тем, что, с целью повышения его надежности, он снабжен примыкающей к нижней поверхности облицовки в зоне шва противофильтрационной диафрагмой с компенсатором, имеющей замкнутое поперечное сечение и анкерные ребра, заделанные в облицовку.
