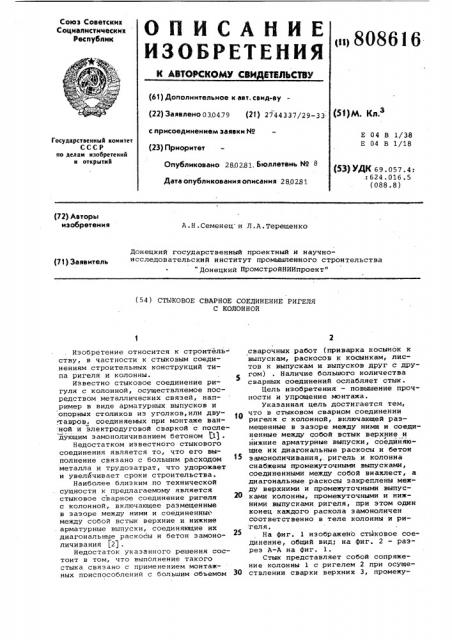

Союз Советских

Социалистических

Республик щ 808616

Ф

/ (61) Дополнительное к авт, свид-ву (22) Заявлено 030479 (21) 2744337/29-33 с присоединением заявки HP (23) Приоритет

Опубликовано 280231. Бюллетеиь " 9

Дата опубликования описания 280231 (5! }М. Кл.

E 04 В 1/38

Е 04 В 1/18

Государственный комитет

СССР но делам изобретений н открытий (53) УДК 69.057.4:.: 624. 016. 5 (088.8) (72) Авторы изобретен и я

A.Н.Семенец и Л.A.Òåðåùåíêî

Донецкий государственный проектный и научно(71) Заявитель исследовательский инститУт пРомышненного стРоительства

" Донецкий ПромстройНИИпроект" (54 ) СТЫКОВОЕ СВАРНОЕ СОЕДИНЕНИЕ РИГЕЛЯ

С КОЛОН НОЙ

Изобретение относится к строитель- ству, в частности к стыковым соединениям строительных конструкций типа ригеля и колонны.

Известно стыковое соединение ригуля с колонной, осуществляемое посредством металлических связей, например в виде арматурных выпусков и опорных столиков иэ уголков,или дву тавров. соединяемых при монтаже ван ной и электродуговой сваркой с последующим замоноличиванием бетоном )„1) .

Недостатком известного стыкового соединения является то, что его выполнение связано с большим расходом металла и трудозатрат, что удорожает и увелйчивает сроки строительства.

Наиболее близким по технической сущности к предлагаемому является стыковое сварное соединение ригеля с колонкой, включающее размещенные в зазоре между ними и соединенные между собой встык верхние и нижние .арматурные выпуски, соединяющие их диагональные раскосы и бетон замоноличивания (2) .

Недостаток указанного решения состоит в том, что выполнение такого стыка связано с применением монтажных приспособлений с большим объемом 30 сварочных работ (приварка косынок к выпускам, раскосов к косынкам, листов к выпускам и выпусков друг с другом) . Наличие большого количества сварных соединений ослабляет стык.

Цель изобретения — повышение прочности и упрощение монтажа.

Указанная цель достигается тем, что в стыковом сварном соединении ригеля с колонной, включающей размещенные в зазоре между ними и соединенные между собой встык верхние и нижние арматурные выпуски, соединяющие их диагональные раскосы и бетон эамоноличивания,. ригель и колонна снабжены промежуточными выпусками, соединенными между собой внахлест, а диагональные раскосы закреплены между верхними и промежуточными выпусками колонны, промежуточными и нижними выпусками ригеля, при этом один конец каждого раскола замоноличен соответственно в теле колонны и ригеля.

На фиг. 1 изображеио стыковое соединение, общий вид; на фиг. 2 — разрез A-A на фиг. 1.

Стык представляет собой сопряжение колонны 1 с ригелем 2 при осуществлении сварки верхних 3, промежу808616

Формула изобретения

31 е точных 4 и нижних 5 арматурных выпусков колонны 1 соответственно с верхними б,промежуточными 7 и нижними 8 арматурными выпусками ригеля 2.При этом выпуски колонны 1 выполнены в виде плоских треугольных консолей,образованных соединением промежуточного выпуска 4 и замоноличенного в верхней части стыка раскоса 9.В ригеле 2 промежуточный арматурный выпуск 7 и замоноличенный в нижней части стыка раскос 10 объединены также в плоскую треугольную консоль.

После завершения рихтовки ригеля и его элементов относительно колонны о=уществляют электродуговую шовную сварку внахлест средних арматурных выпусков 4 и 7, образуя стыковое соединение 11. Верхние арматурные выпуски 3 и б и нижние 5 и. 8 также соединяют, например, ванной сваркой с образованием сварных швов 12. Дополни- В тельно могут быть установлены хомуты

13.

Образованное таким образом стыковое соединение до замоноличивания несет монтажную или полную эксплуатацию 25 нагрузки, благодаря выполнению его в виде панели раскосной двухярусной фермы, пояса которой образованы взаимным скреплением верхних средних и нижних арматурных выпусков колонны и ригеля. Заделанная в колонне и ригеле в зоне стыка панель раскосной фермы хорошо воспринимает изгибающий момент и поперечную силу в монтажной и эксплуатационной стадиях.

Использование изобретения позволяет упростить и ускорить монтаж каркасов зданий и сооружений с одновременным повышением прочности стыковых ""оединений.

Стыковое сварное соединение ригеля с колонной, включающее размещенные в зазоре между ними и соединенные между собой встык верхние и нижние арматурные выпуски, соединяющие их диагональные раскосы и бетон замоноличивания, о т л и ч а ю щ е е с я тем,что,с целью повышения прочности и упрощения монтажа, ригель и колонна снабжены промежуточными выпусками, соединенными между собой внахлест, а диагональные раскосы закреплены между верхними и промежуточными выпусками колонны, промежуточными и нижними выпусками ригеля, при этом один конец каждого раскоса эамоноличен соответственно в теле колонны и ригеля.

Источники информации, принятые во внимание при экспертизе

1. Авторское свидетельство СССР

9 452651, кл. Е 04 В 1/38, 1973.

2. Авторское свидетельство СССР.

Р 401784, кл. Е 04 В 1/38, 1971 (прототип).
