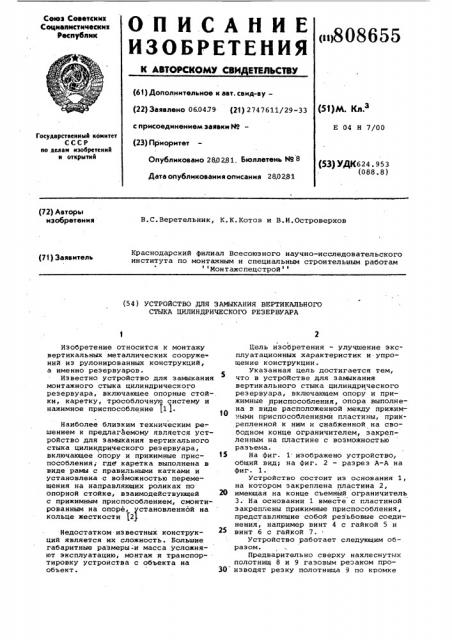

ОПИСАНИЕ

ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИ ЕТЕЛЬСТВУ

Союз CoioTcNNx

Социалистическими

Республик

< 808655 (61) Дополнительное к авт. сеид-ву— (22) Заявлено 0604.79 (21) 2747611/29-33 с присоединением заявки No— (23) Приоритет

Опубликовано 280281. Бюллетень М 8

Дата опубликования описания 28,0281 (51)М. Кл.з

Е 04 Н 7/00

Государственный коинтет

СССР но делан изобретений н открытий (53) УДК624. 953 (088.8) (72) Авторы изобретения

В.С.Веретельник, К.К.Котов и В.И.Островерхов

Краснодарский филиал Всесоюзного научно-исследовательского института по монтажным и специальным строительным работам Монтажспецстрой (71) Заявитель (54 ) УСТРОЙСТВО ДЛЯ ЗАМЫКАНИЯ BEPTHKMlbHO

CTblKA l1HllHH H CKOl O РЕ3ЕРВУАРА

Изобретение относится к монтажу вертикальных металлических сооружений из рулонированных конструкций, а именно резервуаров.

Известно устройство для замыкания монтажного стыка цилиндрического резервуара, включающее опорные стойки, каретку, трособлочную систему и нажимное приспособление (11.

Наиболее близким техническим ре-. шением к предлагаемому является устройство для замыкания вертикального стыка цилиндрического резервуара, включающее опору и прижимные приспособления; где каретка выполнена в виде рамы с правильными катками и установлена с воэможностью перемещения на направляющих роликах по опорной стойке, взаимодействующей с прижимным приспособлением, смонтированным на опоре, установленной на кольце жесткости f2j

Недостатком известных конструкций является их сложность. Большие габаритные размеры- и масса усложняют эксплуатацию, монтаж и транспортировку устроиства с объекта на объект.

Цель изобретения — улучшение эксплуатационных характеристик и упрощение конструкции.

Указанная цель достигается тем, что в устройстве для заьыкания вертикального стыка цилиндрического резервуара, включающем опору и прижимные приспособления, опора выполне30 на в виде расположенной между прижимными приспособлениями пластины, прикрепленной к ним и снабженной на сво.бодном конце ограничителем, закрепленным на пластине с возможностью разъема.

15 На фиг. 1 изображено устройство, общий вид; на фиг. 2 — разрез A-A на фиг. 1.

Устройство состоит иэ основания 1, на котором закреплена пластина 2, 20 имеющая на конце съемнйй ограничитель

3. На основании 1 вместе с пластиной закреплены прижимные приспособления, представляющие собой реэьбовые соединения, например винт 4 с гайкой 5 и винт 6 с гайкой 7.

Устройство работает следующим образом.

Предварительно сверху нахлеснутых полотнищ 8 и 9 газовым резаком про30 изводят резку полотнища 9 по кромке

808655

Формула изобретения

Фис. 1

Составитель О. Гончарова

Редактор A. Мотыль Техред Т.Маточка

Корректор - С.. Шекмар г

Тираж 776 Подписное

ВНИИПИ Государственного комитета СССР по делам изобретени л открытий

113035, Москва, Ж-35, Раушская наб., д. 4/5

"аказ 350/33

Филиал ППП "Патент", г. Ужгород, ул. Проектная, 4 полотнища 8 на длину 1,5-2 м. В образовавшийся зазор между полотнищами 8 и 9 заводят пластину 2 устройства, устанавливают на болтах ограничитель 3 и винтами 5 и 6 устройство закрепляют. Вращением винта 6 полотнище 9 смещант до совмещения кромок полотнищ 8 и 9, при этом ограни-, читель 3 воспринимает реактивное усилие от нажимных приспособлений, после чего выполняют прихватку концов полотнищ 8 и 9. После прихватки вновь производят резку полотнища 9 по кромке полотнища 8 на длину 1,5-2 м. Ослабив винты 4 и 6, устройство опускают вниз на расстояние 0,5-1 м, закрепляют винтами 4 и 6 и производят сов мещение кромок полотнищ 8 и 9 спосо- . бом, описанным выше.

В такой последовательности выполняют совмещение кромок полотнищ .8 и 9, пока устройство не достигнет днища резервуара. Отсоединив ограничитель 3 от пластины 2, устройство извлекают из зазора между кромками полотнищ 8 и 9.

Использование изобретения позволя- 2З ет снизить металлоемкость конструкциипо сравнению с существующими устрой-. ствами более чем на 1000 кг. Кроме того, упрощение конструкции позволяет значительно снизить трудоемкость работ.

Устройство для замыкания вертикального стыка цилиндрического резервуара, включающее опору и при-. жимные приспособления, о т л и— ч а ю щ е е с я тем, что, с целью улучшения эксплуатационных характеристик и упрощения конструкции, опора выполнена в ниде расположенной между прижимными приспособлениями пластины, прикреплейной к ним и снабженной на свободном конце. ограничителем, закрепленным на пластине с воэможностью разъема.

Источники информации, принятые во внимание при экспертизе

1. Авторское свидетельство СССР

9 413256, кл. E 04 6 21/16, 1972.

2. Авторское свидетельство СССР

9 383816, кл. E 04 G 21/16, 1970.
