Реферат



М 80868

Класс 5Ь, 23;() СССР

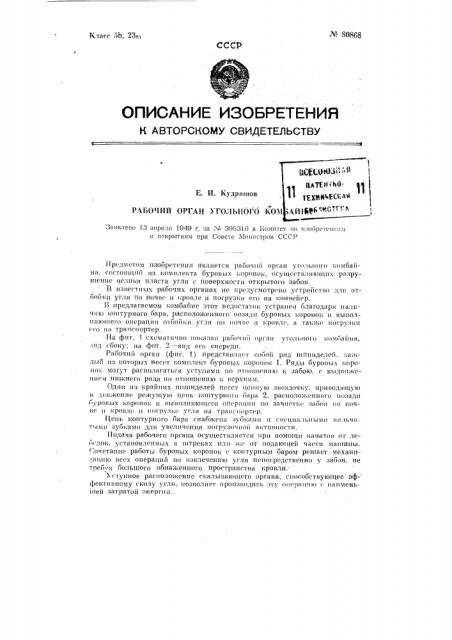

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

E. И. Кудряшов

РАВОЧИй ОГГАН Л ОЛЬНОГО kOi

Заявлено 13 апреля 1949 г, за ¹ 395310 в Комитет по нзооретеш)нм и открытиям при Совете Министров СССР

1!р(дметом изооретеиия является раоо п)й орган угольного комбайна. состоящий из комплекта буровых коронок, осущ(ствляющих разрушение целик» пласта угля с поверхности открытого забоя.

В из«естпых рабочих органах не предусмотрено устройст«о для отоо (> Ir угля по почве и кровле и погрузки его иа конвейер. .В предлагаемом комбайне этот недостаток устранен благодаря наличию контурного оара, расположенного позадll буровых коронок и вьшол«яю<пего операции оаоойки угля llo «очве и кровле. а также погрузки его «а транспортер, На фпг. 1 схематично «оказан p»()o>l«ll орг»п уго:)ьпого комбайна, зид сбоку; иа ф<гг. 2 — 1)ид его спереди, Рабочий орган (фиг. 1) представ><я(т со«ой ряд шпииделей. каждый из которых несет комплект буровых коронок 1. Ряды буровых коро«ок могут располагаться уступами ио отпои<еипю к забою. с выд««же«)<ем ни/кнего ряда ио отпошени(о и верхним.

Один из кра11«их ипишделей несет цеп«ую звездочку. приводящую

«д(<«жение режущу<о цепь контурного баря 2, расположенного позади

< уроиых коронок и выполняющего опгр»цгпг ITo з»чпстк(з»оо)1 по почве п кровле и погрузке угля на тра«((и>ртер.

l le)IT, контурного оара снабжена зубк<<х<и и специальными «пльч»тыми зубками для Увеличения иог1)узоч«ой активности.

1!одача рабочего органа осуществляется ири помощи канато«от Ie<>(док, установленных «штреках или ж(от иодаюгцей части машины. (:очетание работы буровых коронок с контурным баром решает механи,ацпю всех операций Tlo извлечению угля непоср()дственно у заб)я, не требуя большого обнаженного пространства кровли.

Ус гупное расположение скалыиающего органа, с<(особствующее эффект««ному сколу. угля. (гоз«оляет «po»««o;Iè;ãü:)Ty о»< рац<по с наименьшей затратой энергии.

% 80868

Предмет изобретения

Рабочий орган угольного комоайпа, состоящий нз буровых коронок, осуществляющих разрушение целика пласта скалыванием угля с поверхности открытого забоя, о т. л и ч а ю шийся тем, что буровые коронки рзснологкены уступами как по мощности пласта, так и по простпранию, а с целью отоой«и угля по почве и кровле и погрузки его на транспортер. применен «оптурный бар, расположенный позади буровых коронок.

Фиг. "

Комитет го дел и изобретений и открытий ври Совете Мини"тров СССР

Редактор И. Н. Кулвков

Информационно-издательский отдел. Подп. к печ. 11/Н-1960 г.

Объем 0,17 п. л. Заказ 2201!. Тираж 250. Цена 25 коп.

Гор. Алатырь, типография М 2 Министерства культуры Чувашской АССР.
