Реферат

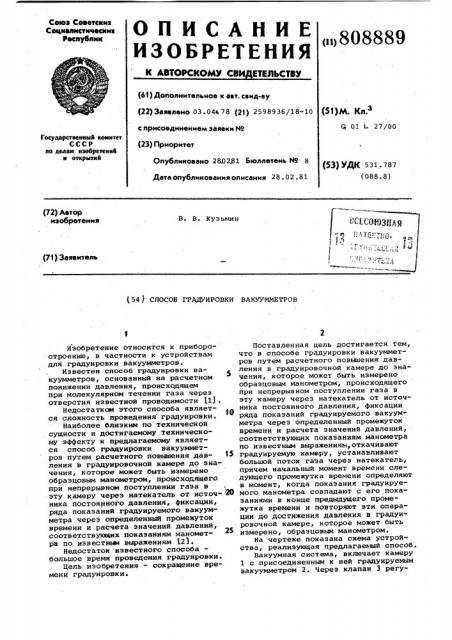

Сеюз Сеаетсмих

Сециалмстичеайих

Ресаублик

OrlИСАНИE

ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИ ЕТЕЛЬСТВУ ()808889 (б1) Дополнительное к авт. саид-ау (22) Заявлено 03 ° 04е,78 (21) 2598936/18-10 с присоединением заявки N9 (23) Приоритет

Опубликовано 280231 Бюллетень No 8 (51)м Клз

Я 01 27/00

Государственный квинтет

СССР ио делам изебретений н от«рытий (53) УДК Ь31.787 (088.8) Дата опубликования описания 28 . 02 . 81 (72) Автор изобретения

В. В. Кузьмин (71) Заявитель

{ 54 ) СПОСОБ ГРАДУИРОВКИ ВАКУУММЕТРОВ

Изобретение относится к приборостроению, в частности к устройствам для градуировки вакуумметров.

Известен способ градуировки вакуумметров, основанный на расчетном понижении давления, происходящем при молекулярном течении газа через отверстия известноЯ проводимости 1) .

Недостатком этого способа являет- 10 ся сложность проведения градуировки.

Наиболее близким по технической сущности и достигаемому техническому эффекту к предлагаемому является способ градуировки вакуумметров путем расчетного повышения дав- 15 ления в градуировочной камере до значения, которое может быть измерено образцовым манометром, происходящего при непрерывном поступлении газа в эту камеру через натекатель от источ- Ю ника постоянного давления, фиксации, ряда показания градуируемого вакуумметра через определенный промежуток времени и расчета значений давлений, соответствующих показаниям маномет25 ра по известным выражениям (2).

Недостаток известного способабольшое время проведения градуировки.

Цель изобретения - сокращение времени градуировки.

Поставленная цель достигается тем, что в способе градуировки вакуумметров путем расчетного повышения давления в градуировочной камере до значения, которое может быть измерено образцовым манометром, происходящего при непрерывном поступлении газа в эту камеру через натекатель от источника постоянного давления, фиксации ряда показаний градуируемого вакуумметра через определенный промежуток времени и расчета значений давлений, соответствующих показаниям манометра по известным выражения,откачивают градуируемую камеру, устанавливают большой поток газа через натекатель, причем начальный момент времени следующего промежутка времени определяют в момент, когда показания градунруемого манометра совпадают с его показаниями в конце предыдущего промежутка времени и повторяют эти операции до достижения давления в градуировочной камере, которое может быть измерено, образцовым манометром.

На чертеже показана схема уотройства, реализующая предлагаемый способ.

Вакуумная система, включает камеру

1 с присоединенным к ней градуируемым вакуумметром 2. Через клапан 3 регу808889 лируемой проводимости в камеру 1 поступает градуировочный гаэ из резервуара Q. Образцовый манометр 5, а также контрольный вакуумметр 6 присоединены к градуировочной камере 1.

Вакуумный насос (или агрегат) 7 откачивает камеру 1 через клапан 8.

Предлагаемый способ градуировки вакуумметров состоит в следукщем.

После предварительной откачки системы открывают клапан 3 на наимень- (() шую проводимость и устанавливают, таким образом, наименьший поток градуировочного газа из резервуара

4 в камеру 1. При этом клапан 8 закрыт.

В процессе непрерывного повышения давления в градуировочной камере

1 отсчитывают (или записывают) показания градуируемого вакуумметра 2 во ,времени, начиная с момента г,, В произвольные моменты времени и г (t" )г„ ) соответствующие давления Р, и РР в камере 1 равны:

И»

Р4 (г1 гО)

4 (и) 25

P, - p lt1 - 01

В момент t фиксируют показ ания градуируемого вакуумметра 6.

После вторичной откачки системы .(насосом 7 при открытом клапане 8) открывают клапан 3 на большую проводимость и устанавливают больший поток газа Я2(>Ц»)в камеру 1 (клапан 8 закрыт) . Продолжают отсчитывать показания градуированного вакуумметра

2 во времени.

В моменты г и t2 (>г ) фиксируют показания градуируемого вакуумметра б, причем первое из них совпадает с предыдущим показанием этого вакуумметра. Тогда можно считать тождественным и соответствующие давления:

Р„" =Р, отсюда:

1 и дЕи и 2 2 РА дг ) Сопоставляют эти расчетные значения давления Р; с соответствующими показаниями градуируемого вакуумметра 2.

Таким образом, измерив однократно в конце процесса градуировки сравнительно высокое давление Рд можно при определенном числе п описанных этапов градуировки рассчитать воспроизведенные в ходе градуировки давления

Р а< P

Выполнение градуировки сводится главным образом к периодическбму ре-. гулированию натекателя и наблюдению временной зависимости показаний вакуумметра, а также к однократному измерению давления Рд

При этом здесь нет необходимости рассчитывать или измерять объем камеры и потоки, Q<, Q» ... Q„.

P = — (t2- гп) =>1

Я2

Ч. (1 а1

P2 " О (12l tО.)

2 Ч

Очевидно, t2 to t" - tp так, как Q2 >, После промежуточной откачки устанавливают еще больший поток газа в градуировочной камере и повторяют операции, указанные выше;

С каждым этапом градуировки процесс повышения давления в камере 1 становится все более интенсивным.

Для заключительного и -го этапа градуировки можно записать:

4 и - (и — 0)(1б) (о) где Я - наибольший поток гаэ а, поступающий в камеру 1.

Давление P уже достаточно высоко, так что его измеряют непосредственно образцовым манометром 5: Р„ =Рд где Рд — показание образцового мано-. метра 5.

Таким образом, получается система уравнений:

Р1= д » TP» -, -д 2»

4 4 Q2 °

, - Ч nt1- » i 1-- — „- д 1

» Q ". " 0 з Ч з 1 ЧДгЗ р1 = —.

0 (И 4 g

Ч д 5 n-» j pn — дtn=рд

1 где дгг =г;-го

Общее решение данной системы— уравнение для расчета давления Р» в камере 1, соответствукщего любому произвольному моменту времени г; на .I oM этапе градуировки:

Atn ntn-» nt„-q nt» » nti (3) удобно, например, задаться опреде-, дг и а2 и-1 ленным Отношением ht„„= A „1 B поддерживать его постоянным на всех этапах градуировки. Тогда

Например, Р„= р, (} ! atra

Формула изобретения

Способ градуировки вакуумметров путем расчетного повышения давления в градуировочной камере до значения, ЕОВВЕ9

Составитель О. Сафонов

Редактор П. Макаревич Техред М. Голинка Корректор H.Ãðèãîðóê

Заказ 9 /44 Тираж 9 В Подписное

ВНИИПИ Государственного комитета СССР по делам изобретений и открытий

113035, Москва, Ж-35, Раушская наб., д. 4/5

Филиал ППП Патент, г. Ужгород, ул. Проектная, 4 которое может быть измерено образцовым манометром, происходящего при непрерывном поступлении газа s эту камеру через натекатель от источника постоянного давления, фиксации показаний градуируемого вакуумметра через заданный промежуток времени и расчета значений давлений, соответствующих показаниям манометра по известным выражениям, о т л и ч а юшийся<: тем, что,с целью сокращения времени градуировкн, откачивают градуируемую камеру, устанавливают больший. поток газа через натекатель, причем начальный момент времени следующего промежутка времени определяют по моменту совпадения показаний градуируемого манометра с его показаниями в конце предыдущего промежутка времени, и повторяют эти операции до достижения давления в градуировочной камере, которое может быть измерено образцовым манометром.

Источники информации, принятые во внимание при экспертизе

1О 1. Авторское свидетельство СССР. н 436253, кл. С 01 L 27/00, 1972.

2. Physical Riview, 1920, 15, Р 2, с. 133-134 (прототип).
