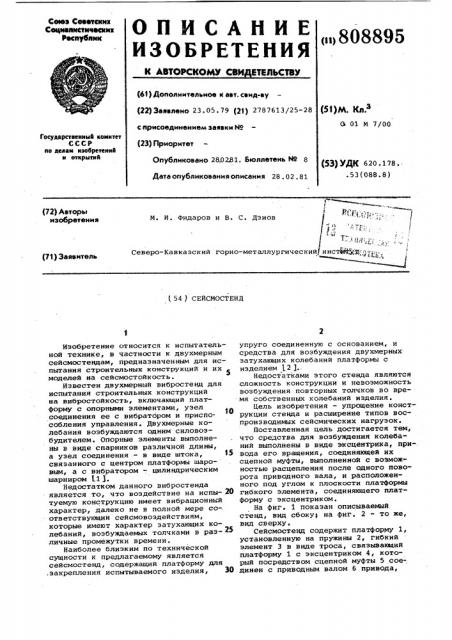

ОПИСАНИЕ

ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИ ЕТИЛЬСТВУ (6») Дополнительное к авт. сеид-ву (22) Заявлено 23.05.79 (2») 2787б13/25-28 Р1)М, КЛ.

О 01 М 7/00 с присоединением заявки Йо

f 23) Приоритет

Государственный комнтет

СССР яо делам нзобретеннй н открытн»»

Опубликовано 280281. бюллетень М9 8 (53) УДК 820.178. .53(088.8) Дата опубликования описания 28 . 02 . 81 (72) Авторы изобретения

N. И. Фидаров и B. С. Дзиов

Северо-Кавказский горно-металлургический (71.) Заявитель (54 ) СЕИСИОСТЕНД

Изобретение относится к испытательной технике, в частности к двухмерным сейсмостендам, предназначенным для испытания строительных конструкций и их моделей на сейсмостойкость.

Известен двухмерный вибростенд для испытания строительных конструкций на вибростойкость, включающий платформу с опорными элементами, узел соединения ее с вибратором и приспособления управления. Двухмерные колебания возбуждаются одним силовоэбудителем. Опорные элементы выполнены в виде спарников различной длины, а узел соединения — в виде штока, 15 связанного с центром платформы шаровым, а с вибратором — цилиндрическим шарниром l1»°.

Недостатком данного вибростенда является то, что воздействие на испи- 20 туемую конструкцию имеет вибрационный характер, далеко не в полной мере со-. ответствующий сейсмовоздействиям, которые имеют характер затухающих ко-. лебаний, возбуждаемых толчками в раэ- 2 личные промежутки времени.

Наиболее близким по технической сущности к предлагаемому является сейсмостенд, содержащий платформу для .закрепления испытываемого изделия, 30 упруго соединенную с основанием, и средства для возбуждения двухмерных затухающих колебаний платформы с изделием 1.2 1.

Недостатками этого стенда являются сложность конструкции и невозможность возбуждения повторных толчков во время собственных колебаний изделия.

Цель изобретения — упрощение конструкции стенда и расширение типов воспроизводимых сейсмических нагрузок.

Поставленная цель достигается тем, что средства для возбуждения колебаний выполнены в виде эксцентрика, при-. вода его вращения, соединяющей их сцепной муфты, выполненной с воэможностью расцепления после одного nosoрота приводного вала, н расположенного под углом к плоскости платформы гибкого элемента, соединяющего платформу с эксцентриком.

На фиг. 1 показан описываемый стенд, вид сбоку» на фиг. 2 - то же, вид сверху.

Сейсмостенд содержит платформу 1, установленную на пружины 2, гибкий элемент 3 в виде троса, связывающий платформу 1 с эксцентриком 4, который посредством сцепной муфты 5 сое-, динен с приводным валом б привода, 808895 включающего ременную передачу 7, и электродвигатель 8. Гибкий элемент 3 располЮкен под углом 0С к плоскости платформы 1.

Сцепная муфта 5 выполнена с возможностью расцепления после одного поворота вала 6. Это может быть достигнуто различными способами. Например, одна полумуфта имеет выступ и торцовой кулачок, который находится в контакте с неподвижным упором и выводит выступ этой полумуфты из паза ответной полумуфты после одного поворота вала 6.

Упомянутые гибкий элемент 3, эксцентрик 4, сцепная муфта 5 и привод являются средствами возбуждения двух- 15 мерных затухающих колебаний платформы 1 с иэделием.

Сейсмостенд работает следующим об-, разом.

Вращение от электродвигателя 8 че- Щ рез ременную передачу 7 и вал 6 передается на сцепную муфту 5, конструкция которой такова, что проделав один оборот, она расцепляется и тем самым обеспечивает отключение эксцентрика

4 от электродвигателя 8.

Эксцентрик 4 толкает через гибкий элемент 3 платформу 1, которая после расцепления муфты 5 совершает затухакщие колебания.

Далее сцепную муфту 5 включают в работу в различные моменты времени, чем достигается моделирование наложения спектров колебаний. Изменение эксцентриситета эксцентрика 4 изменяют первоначальные амйли- 33 туды горизонтальной и вертикальной составляющих колебаний. Соотношение между этими составляющими определяется углом 0(. между гибким элементом

3 и платформой 1 ° Частота колебаний регулируется изменением передаточного числа .ременной передачи 7. Изменение характеристик затухания колебаний платформы производится подбо — ром пружин 2.

Использование описываемого сейсмостенда позволяет с помощью простых технических средств достаточно точно моделировать сейсмическое нагружение строительных конструкций °

Формула изобретения

Сейсмостенд, содержащин платформу для закрепления испытываемого иэделия, упруго соединенную с основанием, и средства для возбуждения двухмерных затухающих колебаний платформы с изделием, отличающийся тем, что, с целью упрощения конструкции и расширения типов воспроизводимых сейсмических нагрузок, средства для возбуждения колебаний выполнены в виде эксцентрика, привода его вращения, соединяющей их сцепной муфты, выполненной с воэможностью расцепления после одного поворота приводного вала, и расположенного под углом к плоскости платформы гибкого элемента, соединяющего платформу с эксцентриком.

Источники информации, принятые во внимание при экспертизе

1. Авторское свидетельство СССР

9 625145, кл. g 01 И 7/ОО, 1977.

2. Авторское свидетельство СССР

9 5224 39, кл . G 01 M 7/00, 1976 (прототип).
