Реферат

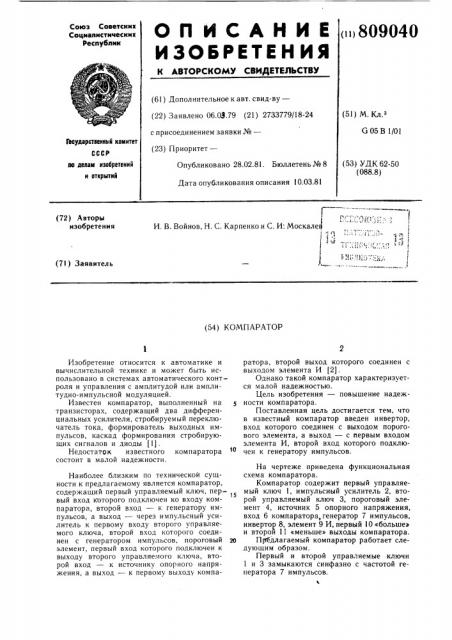

ОП ИСАНИЕ

ИЗОБРЕТЕН ИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Союз Советских

Социалистических

Реслублик () 809040 (61) Дополнительное к авт. свид-ву— (22) Заявлено 06.03.79 (21) 2733779/18-24 с присоединением заявки №вЂ” (23) Приоритет— (51) М. Кл.з

G 05 В 1/01

Государственный комитет (53) УДК 62-50 (088.8) Опубликовано 28.02.81. Бюллетень № 8

Дата опубликования описания 10.03.81 ао делам изобретений и открытий

Г

И. В. Войнов, Н. С. Карпенко в С. сй: Моекалей

1 ! (72) Авторы изобретения

1 ", и йса с с к" с

1, Ч", ((..с;-,.-„:.: ( (71) Заявитель (54) КОМПАРАТОР

Изобретение относится к автоматике и вычислительной технике и может быть использовано в системах автоматического контроля и управления с амплитудой или амплитудно-импульсной модуляцией.

Известен компаратор, выполненный на транзисторах, содержащий два дифференциальных усилителя, стробируемый переключатель тока, формирователь выходных импульсов, каскад формирования стробирующих сигналов и диоды (1).

Недостаток известного компаратора состоит в малой надежности.

Наиболее близким по технической сущности к предлагаемому является компаратор, содержащий первый управляемый ключ, первый вход которого подключен ко входу компаратора, второй вход — к генератору импульсов, а выход — через импульсный усилитель к первому входу второго управляемого ключа, второй вход которого соединен с генератором импульсов, пороговый го элемент, первый вход которого подключен к выходу второго управляемого ключа, второй вход — к источнику опорного напряжения, а выход — к первому выходу компаратора, второй выход которого соединен с выходом элемента И (2) .

Однако такой компаратор характеризуется малой надежностью.

Цель изобретения — повышение надежности компаратора.

Поставленная цель достигается тем, что в известный компаратор введен инвертор, вход которого соединен с выходом порогового элемента, а выход — с первым входом элемента И, второй вход которого подключен к генератору импульсов.

На чертеже приведена функциональная схема компаратора.

Компаратор содержит первый управляемый ключ 1, импульсный усилитель 2, второй управляемый ключ 3, пороговый элемент 4, источник 5 опорного напряжения, вход 6 компаратора, генератор 7 импульсов, инвертор 8, элемент 9 И, первый 0 «больше» и второй 11 «меньше» выходы компаратора.

Предлагаемый компаратор работает следующим образом.

Первый и второй управляемые ключи

1 и 3 замыкаются синфазно с частотой генератора 7 импульсов.

809040

Составитель Г. Нефедова

Редактор Т. Алякина Техред А. Бойкас Корректор В. Бутяга

Заказ 10877/52 Тираж 940 Подписное

ВНИИПИ Государственного комитета СССР по делам изобретений и от крытий

113035, Москва, Ж вЂ” 35, Раушская наб., д. 4/5

Филиал ППП «Патент>, г. Ужгород, ул. Проектная, 4

Пусть амплитуда входного сигнала х„. поступающего со входа 6 компаратора через первый управляемый ключ 1, импульсный усилитель 2и второй управляемый ключ 3 на первый вход порогового элемента 4, в

j-й точке превышает уровень опорного напряжения U,, поступающего на второй вход порогового элемента 4 с выхода источника 5 опорного напряжения, (XJ ) U,„), тогда на выходе порогового элемента 4 появится импульс, который поступит на первый выход 10 «больше» компаратора (Х) U..). o

Одновременно импульс с выхода порогового элемента 4 через инвертор 8 закроет элемент 9 И по первому входу, и импульс с генератора7 импульсов не поступит на второй выход 11 «меньше» компаратора (xc. Vo ). 15

Предлагаемый компаратор позволяет производить сравнение широкого класса сигналов, в которых информация представлена в амплитудной форме, с различными уровнями опорного напряжения, при этом гистерезис компаратора .сводится к нулю, а сложность настройки определяется только типом порогового элемента. Кроме того, такой компаратор надежен в работе.

Формула изобретения

Компаратор, содержащий первый управляемый ключ, первый вход которого подключен ко входу компаратора, второй вход— к генератору импульсов, а выход — через импульсный усилитель к первому входу второго управляемого ключа, второй вход которого соединен с генератором импульсов, пороговый элемент, первый вход которого подключен к выходу второго управляемого ключа, второй вход — к источнику опорного напряжения, а выход — к первому выходу ком паратора, второй выход которого соединен с выходом элемента И, отличаюи(ийся тем, что, с целью повышения надежности компаратора, он содержит инвертор, вход которого соединен с выходом порогового элемента, а выход — с первым входом элемента И, второй вход которого подключен к генератору импульсов.

Источники информации, принятые во внимание при экспертизе

l. Авторское свидетельство СССР № 456388, кл. Н 03 К 5/20, 21.08.72.

2. Авторское свидетельство СССР № 588530, кл. G 05 В 1/01, 03.08.76 (прототип).
