Реферат

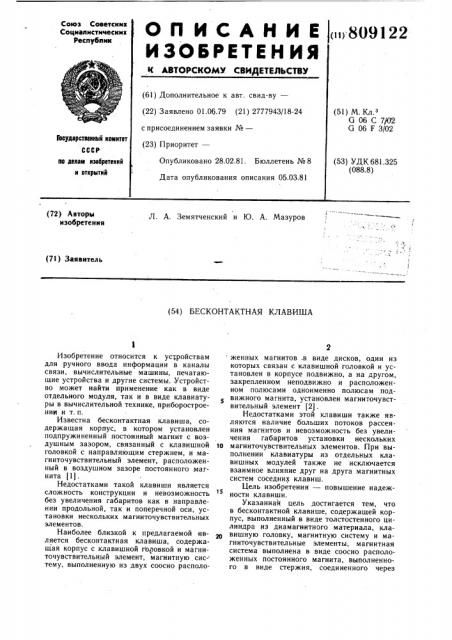

Oll ИСАНИЕ

ИЗОБРЕТЕН ИЯ

К АВТОРСКОМУ, СВИДЕТЕЛЬСТВУ

Союз Советскик

Социалистических

Республик

<и>809122 (61) Дополнительное к авт. свид-ву— (22) Заявлено 01.06.79 (21) 2777943/18-24 с присоединением заявки №вЂ” (23) Приоритет— (51) M. Кл.

G 06 С 7/О2

G 06 F 3/02

Государственный комитет

СССР

Опубликовано 28.02.81. Бюллетень № 8

Дата опубликования описания 05.03.81 (53) УДК 681.325 (088.8) N делам изобретений и открытий

Л. А. Земятченский и Ю. А. Мазуров (72) Авторы изобретения

;т, ./ (k

1 (71) Заявитель (54) БЕСКОНТАКТНАЯ КЛАВИША

Изобретение относится к устройствам для ручного ввода информации в каналы связи, вычислительные машины, печатающие устройства и другие системы. Устройство может найти применение как в виде отдельного модуля, так и в виде клавиатуры в вычислительной технике, приборостроении и т. п.

Известна бесконтактная клавиша, содержащая корпус, в котором установлен подпружиненный постоянный магнит с воздушным зазором, связанный с клавишной головкой с направляющим стержнем, и магниточувствительный элемент, расположенный в воздушном зазоре постоянного магнита (1).

Недостатками такой клавиши является сложность конструкции и невозможность без увеличения габаритов как в направлении продольной, так и поперечной оси, установки нескольких магниточувствительных элементов.

Наиболее близкой к предлагаемой является бесконтактная клавиша, содержащая корпус с клавишной головкой и магниточувствительный элемент, магнитную систему, выполненную из двух соосно располо женных магнитов в виде дисков, один из которых связан с клавишной головкой и установлен в корпусе подвижно, а на другом, закрепленном неподвижно и расположенном полюсами одноименно полюсам подвижного магнита, установлен магниточувствительный элемент (2).

Недостатками этой клавиши также являются наличие больших потоков рассеяния магнитов и невозможность без увеличения габаритов установки нескольких то магниточувствительных элементов. При выполнении клавиатуры из отдельных клавишных модулей также не исключается взаимное влияние друг на друга магнитных систем соседних клавиш.

Цель изобретения — повышение надежности клавиши.

Указанна1т цель достигается тем, что в бесконтактной клавише, содержащей корпус, выполненный в виде толстостенного цилиндра из диамагнитного материала, клавишную головку, магнитную систему и магниточувствительные элементы, магнитная система выполнена в виде соосно расположенных постоянного магнита, выполненного в виде стержня, соединенного через

4 плоскость магниточувствительного элемента.

При снятии усилия нажатия с головки б под действием магнитных сил притяжения магнит вместе с клавишной головкой возвращается в исходное положение.

Благодаря выполнению магнитной системы из соосно расположенных постоянного магнита в виде стержня шайбы и охватывающего корпус кольца обеспечивается отсутствие потоков рассеяния магнита, ис10 ключается взаимное влияение друг на друга магнитных систем соседних клавишных модулей, а также обеспечивается возможность при наличии нескольких магниточувствительных элементов иметь гальванически

15 развязанные цепи управления различных устройств (схем) без увеличения габаритов клавиши.

Формула изобретения

Бесконтактная клавиша, содержащая корпус, выполненный в виде толстостенного цилиндра из диамагнитного материала, клавишную головку, магнитную систему и магниточувствительные элементы, отличаюи(аяся тем, что, с целью повышения надежности клавиш, магнитная система выполнена в виде соосно расположенных постоянного магнита, выполненного в виде стержня, соединенного через хвостовик с клавишной головкой, расположенного внутри толстостенного цилиндра, шайбы, выполненной из магнитомягкого материала, установленной в верхней части толстостенного цилиндра, и кольца, которое одето на цилиндр снаружи и образует с шайбой магнитный зазор, а магниточувствительные элементы расположены в стенках толстостенного цилиндра между кольцом и стержнем.

Источники информации, принятые во внимание при экспертизе

1. Авторское свидетельство СССР № 448456, кл. G 06 С 7(02, 1974.

2. Авторское свидетельство СССР № 428376, кл. б 06 F 3(02, 1974 (прототип).

809122 хвостовик с клавишной головкой, расположенного внутри толстостенного цилиндра, шайбы, выполненной из магнитомягкого материала, установленной в верхней части толстостенного цилиндра, и кольца, которое одето на цилиндр снаружи и образует с шайбой магнитный зазор, а магниточувствительные элементы расположены в стенках толстостенного цилиндра между кольцами и стержнем.

Взаимодействие постоянного магнита с шайбой из магнитомягкого материала обеспечивает возврат подвижной части в исходное состояние, принудительное перемещение подвижного магнита — изменение значения магнитной индукции, воздействующей на магниточувствительные элементы.

Наличие кольца обеспечивает уменьшение потоков рассеяния магнита.

На фиг. 1 и 2 изображено устройство, продольный разрез; на фиг. 3 — то же, разрез А — А на фиг. 1.

Бесконтактная клавиша имеет корпус 1, в котором размещен подвижной постоянный магнит 2 и шайба 3 из магнитомягкого материала. Кольцо 4, выполненное из магнитомягкого материала, одето снаружи корпуса так, что образует зазор с шайбой 3, в отверстие которой помещен хвостовик 5 клавишной головки 6. Магниточувствительные элементы 7 установлены в корпусе между магнитом и кольцом (фиг. 3).

В качестве магниточувствительных элементов могут быть использованы гальваномагнитные датчики, например датчики Холла, магниторезисторы, магнитодиоды, герконы.

Клавиша работает следующим образом.

В исходном положении (фиг. 1) подвижной магнит 2 притянут к шайбе 3, а клавишная головка б находится в крайнем З5 верхнем положении, магнитный поток магнита 2 замыкается через шайбу 3 и кольцо 4 и не пересекает вертикальную плоскость магниточувствительного элемента.

При нажатии на клавишную головку (фиг. 2) магнит 2 перемещается вниз и 40 образует с шайбой зазор, вследствие чего магнитный поток магнита замыкается только через кольцо 4 и пересекает вертикальную фиг. 1

809122 фиг.З
