Генератор гиперболическогонапряжения
Патент 809237
Авторы
Генератор гиперболическогонапряжения
Иллюстрации
Реферат
Союз Советских
Социалистических
Реслублик

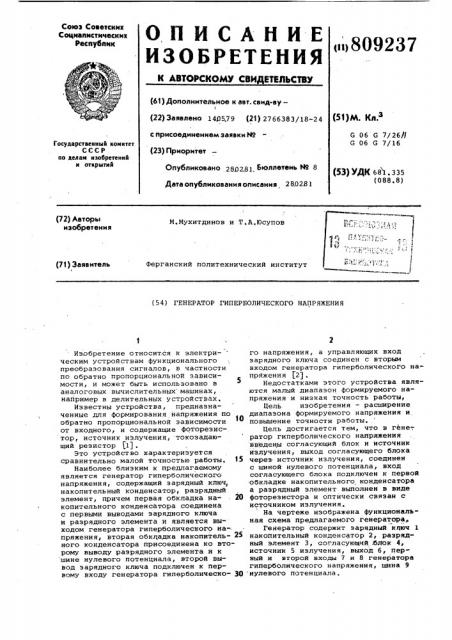

ОПИСАНИЕ
ИЗОБРЕТЕНИЯ и)809237
Ф
/Г=г
".l
К АВТОИ:КОМУ СВИДЕТЕЛЬСТВУ (61) Дополнительное к авт. саид-ву—
I (22) Заявлено 140579 (21) 2766383/18-24 (51)М. Кл.з
G 06 G 7/26//
G G 7/16 с присоединением заявки Но
Государствеииый комитет
СССР ао делам изобретений и открытий (23) Приоритет
Опубликовано 28g 281 Бюллетень 89 8
Дата опубликованию описания 280281 (53) УДК 68 1. 335 (088.8) д .
E. с! " ), „-1 (72) Авторы изобретения
М.Мухитдинов и Т.А.Юсупов (71) Заявитель
Ферганский политехнический институт (54) ГЕНЕРАТОР ГИПЕРБОЛИЧЕСКОГО НАПРЯЖЕНИЯ
Изобретение относится к электрическим устройствам функционального преобразования сигналов, в частности по обратно пропорциональной зависимости, и может быть использовано в аналоговых вычислительных машинах, например в делительных устройствах.
Известны устройства, предназначенные для формирования напряжения по обратно пропорциональной зависимости от входного, и содержащие фоторезистор, источник излучения, токозадающий резистор (11 .
Это устройство характеризуется сравнительно малой точностью работы. 15
Наиболее близким к предлагаемому является генератор гиперболического напряжения, содержащий зарядный ключ, накопительный конденсатор, разрядный элемент, причем первая обкладка на" 20 копительного конденсатора соединена с первыми выводами зарядного ключа и разрядного элемента и является выходом генератора гиперболического на-. пряжения, вторая обкладка накопитель- 25 ного конденсатора присоединена ко второму выводу разрядного элемента и к шине нулевого потенциала, второй вывод зарядного ключа подключен к первому входу генератора гиперболическо- 30
ro напряжения, а управляющих вход зарядного ключа соединен с вторым входом генератора гиперболического напряжения (2).
Недостатками этого устройства являются малый диапазон формируемого напряжения и низкая точность работы, Цель изобретения — расширение диапазона формируемого напряжения и повышение точности работы.
Цель достигается тем, что в гене-. ратор гиперболического напряжения введены согласующий блок и источник излучения, выход согласующего блока через источник излучения, соединен с шиной нулевого потенциала, вход согласующего блока подключен к первой обкладке накопительного конденсатора а разрядный элемент выполнен в виде фоторезистора и оптически связан с источником излучения.
На чертеже изображена функциональная схема предлагаемого генератора, Генератор содержит зарядный кпюч 1 накопительный конденсатор 2, разрядный элемент 3, согласующийблок 4, источник 5 излучения, выход б, первый и второй входы 7 и 8 генератора гиперболического напряжения, шина 9 нулевого потенциала.
809237
Тираж 756 ПодписноЪ
ВНИИПИ Заказ 428/62
Филиал ППП "Патент",r.Óàõîðîä,óë.Ïðîåêòíàÿ,4
Генератрр гиперболического напряже" ния работает следующим образом.
При поступлении внешнего импульса с первого входа 7 на зарядный ключ 1 накопительный конденсатор 2 быстро ,заряжается до напряжения, подаваемого .ма второй вход 8.
При прекращении внешнего импульса цепь заряда размыкается и накопительный конденсатор 2 быстро заряжается до напряжения, подаваемого на второй вход 8.
При,прекращении! внешнего импульса цепь заряда размыкается и накопительный конденсатор 2 начинает разряжаться через разрядный элемент 3 (фоторезистор). Напряжение на накопительном 1$ конденсаторе 2, являющееся в то же время выходным напряжением, с помощью согласующего блока 4 управляет интенсивностью сигнала источника 5 излучения. При этом сопротивление фоторе" щ зистора 3, находящегося в оптической связи с источником 5 излучения, увеличивается с уменьшением выходного напряжения. В результате чего сигнал на выход 6 представляет собой гиперболу.
Применение фоторезистора с линейными энергетическими характеристиками в качестве разрядного элемента 3 позволяет увеличить диапазон форми-. руемого гиперболического напряжения.
Точность формирования гиперболического напряжения повышается за счет того, что характеристики фоторезисторов достаточно точно аппроксимируются линейной зависимостью. 35
Формула изобретения
Генератор гиперболического напряжения, содержащий зарядный ключ, накопительный конденсатор, разрядный элемент, причем - первая обкладка накопительного конденсатора соединена с первыми выводами зарядного ключа и разрядного элемента и является выХодоМ генератора гиперболического напряжения, вторая обкладка накопительного конденсатора присоединена ко второму выводу разрядного элемента и к шине нулевого потенциала, второй вывод зарядного ключа подключен к первому входу генератора гиперболического напряжения, а управляющий вход зарядного ключа соединен с вторым входом генератора гиперболического напряжения, о т л и ч а ю щ и йс я тем, что, с целью расширения диапазона формируемого напряжения и tioвышения точности работы, в него введены согласующий блок и источник излучения, выход согласующего блока через источник излучения соединен с шиной нулевого потенциала, вход согла,сующего блока подключен к первой обкладке накопительного конденсатора, а разрядный элемент выполнен в виде фоторезистора и оптически связан с источником излучения.
Источники информации, „принятые во внимание при экспертизе
1. Жилинскас Р.-П.П. Измерители отношения н их применение в радиоизмерительной технике. М,, Советское
Радио, 1975, c . .106-107, рис, 4-14.
2. Патент CttIA в 3562550, кл. 307 — 229, опублик. 1971 (прототип).
