Реферат



Союз Cobovckkx

Соцнааисти 4еских

Респубянк

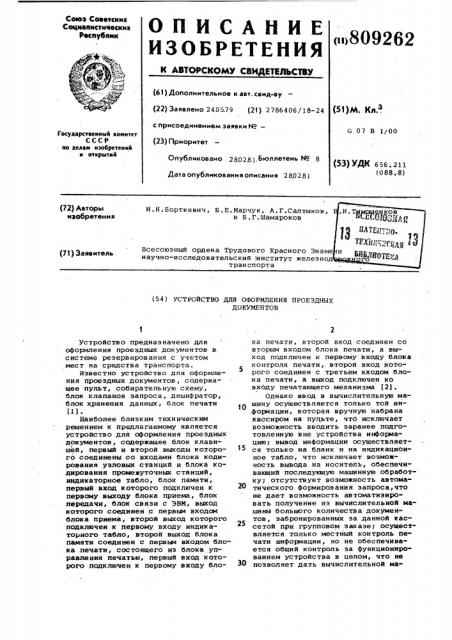

ОПИСАНИЕ

ИЗОБРЕТЕНИЯ о>809262 фу""я

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ (61) Дополнительное к авт. саид-ву (22) Заявлено 24,05.79 (21) 2786406/18-24 (Я)М. К„.> с присоединением заявки ¹â€”

G 07 В 1/00

Государствеиимй комитет

СССР яо делам изобретеиий и открытий (23) Приоритет

Опубликовано 280281 Бюллетень N» 8 (53) УДК 666.211 (088.8) Дата опубликования описания 2802.81

Н.Н.Борткевич, Б.E.Ìàð÷óê, A.Ã.Ñàëòûêîâ, и Б.Г.Шамароков (72) Авторы изобретения

Всесоюзный ордена Трудовога Красного Знаме научно-исследовательский институт желез над транспорта

{71) Заявитель (84) УСТРОИСТВО ДЛЯ ОФОРМЛЕНИЯ ПРОЕЗДНЫХ

ДОКУМЕ.НТОВ

Устройство предназначена для оформления проездных документов в. системе резервирования с учетам мест на средства транспорта.

Известно устройство для оформления проездных документов, содержа" щее пульт, собирательную схему, блок клапанов запроса,. дешифратор, блок хранения данных, блок печати

f1)

Наиболее близким техническим решением к предлагаемому является устройство для оформления проездных документов, содержащее блок клавишей,.первый и второй выходы которого соединены со входами блока кодирования узловых станций и блока кодирования промежуточных станций, индикаторное табло, блок памяти, первый вход которого подключен к первому выходу блока приема, блок передачи, блок связи с ЭВИ, выход которого соединен с первым входом блока приема, второй выход которого подключен к первому входу индикаторного табло, второй выход блока памяти соединен с первым входом блока .печати, состоящего иэ блока управления печатью, первый вход которого подключен к первому входу блока печати, второй вход соединен со вторым входом блока печати, а выход подключен к первому входу блока контроля печати, второй вход которого соединен с третьим входом блока печати, а выход подключен ко входу печатающего механизма (2).

Однако ввод в вычислительную машину осуществляется только той ин,.фосмации, которая вручную набрана кассиром на пульте, что исключает воэможность вводить заранее подготовленную вне устройства информацию; вывод информации осуществляется только на бланк н на индикационное табло, чта исключает воэмож-. ность вывода на носитель, обеспечивающий последукщую машинную обработку; отсутствует возможность автоматического формирования запроса,что не дает возможность автоматизировать получение из вычислительной машины большого количества документов, забронированных эа данной кассетой при групповом заказе; осущест" вляется только местный контроль печати информации, но не обеспечивается общий контроль эа функционированием устройства в целом, что не позволяет дать вычислительной ма809262

40 шине информацию о Функционировании оборудования; отсутствует возможность осуществлять сжатие информации, предназначенной для ввода в ЭВМ

/ и вывода на внешние устройства, что не позволяет уменьшить объем передаваемой по каналам связи информации; отсутствует возможность испольэовать информацию, предназначенную для блока печати, в случае выхода последнего иэ строя, что существенно снижает надежность функционирования устройства в целом количество информации, выводимой на индикационное табло, ограничивается размером индикационного табло, что не дает воэможности вывести через него количество информации, превышающее объем индикационного табло; отсутствует возможность производить компостирование билетов; отсутствует возможность автоматического формнрования запросов к кассиру и корректировки этих запросов.

Цель изобретения — расширение функциональных возможностей устройства, Эта цель достигается тем, что в устройство для оформления проездных документов введены блок управления табло, блок запроса, блок обращения, блок анализа, блок дополнит льной памяти, блок общего контроля, блок коррекции запроса, блок сжатия информации, блок констант, блок компостирования, блок повторяющейся информации и блок перфорации, состоящий иэ блока вывода и блока считывания, выход которого соединен с первым вы.ходом блока перфорации, который .подключен к первому входу блока передачи, выход которого через блок сжатия информации соединен со входом блока связи с ЭВМ, первый вход блока вывода блока перфорации подключен к первому входу блока перфорации, который соединен с первым выходом блока анализа, второй вход блока вывода блока перфорации подключен ко второму входу блока перфорации, который соединен с третьим выходом блока памяти, третий вход блока вывода блока перфорации подключен к третьему входу блока перФорации, который подключен к первому выходу блока общего контроля, вход блока считывания блока перфорации соединен с четвертым входом блока перфорации, который подключен ко второму выходу блока общего контроля, третий выход которого соединен со вторым входом блока приема, четвертый выход блока общего контроля подключен к первому входу блока анализа, пятый выход соединен со вторым входом блока передачи, шестой выход подключен.к третьему входу блока печати, второй выход блока анализа через блок констант соединен со вто,рым входом блока памяти, третий вы ход блока анализа через блок повторяющейся информации подключен к третьему входу блока памяти, четвертый выход блока памяти через блок коррекции запроса соединен со входом блока запроса, первый выход которого подключен к четвертому входу блока памяти, второй выход блока запроса соединен с первым входом блока дополнительной памяти, первый выход которого подключен к третьему входу блока передачи, четвертый выход блока анализа соединен с пятым входом блока памяти, пятый выход которого подключен ко второму входу блока дополнительной памяти, третий вход которого соединен с выходами блока кодирования узловых станций и блока кодирования промежуточных станций, первый выход блока обращения подключен к четвертому входу блока переда20 чи, второй выход соединен с четвертым входом блока дополнительной памяти, пятый выход блока анализа подключен ко входу блока обращения, шестой выход соединен с первым вхор5 дом блока управления индикаторным табло, а седьмой выход подключен к пятому входу блока дополнительной памяти, второй выход которого соединен с первым входом блока компостировани я, выход которого подключен ко второму входу блока печати, второй вход блока компостирования соединен со вторым входом блока управления индикаторным табло, выход которого подключен ко второму входу индикаторного табло, третий выход блока клавишей соединен со вторым входом блока компостирования.

На чертеже 1 приведена блок-схема устройства для автоматического оформления проездных документов.

Устройство состоит иэ пульта 1 кассира, содержащего блок 2 клавишей, блок 3 кодирования узловых станций, блок 4 кодирования промежуточных станций и индикаторного табло 5, узла 6 управления, содержащего блок 7 передачи, блок 8 связи с

ЭВМ, блок 9 приема, блок 10 памяти, блок 11 печати, состоящий иэ блока

l2 управления печатью, блока 13 контроля печати и печатающего механизма 14, блок перфорации 15, состоящий из блока 16 считывания и блока

17.вывода, блок 18 дополнительной памяти, блок 19 общего контроля, блок 20 констант, блок 21 повторяющейся информации, блок 22 управления индикаторным табло, блок 23 анализа, блок 24 обращения, блок 25 сжатия информации, блок 26 запроса, блоки 27 коррекции и 28 компостирования.

Устройство работает следующим образом. а09 262

Информация заказа в соответствии с требованием пассажиров набирается посредством блока 2 клавишей, блока

26 и блока 27, причем кодирование производится блоком,3 кодирования и блоком 4 кодирОвания. При необходимости может производиться компостирование билетов посредством блока 28 компостирования, а также блока 2 клавишей и блока 11 печати. Информация заказа, подготовленная вне уст- 1О ройства на перфоленте, вводится при помааи узла 16 считывания с перфоленты.

Набираемая информация заносится в блок 18 дополнительной памяти.

Передача информации заказа в вычислительнуюю машину осуществляется посредством узла 6 управления из дополнительного блока 18 памяти, соединенного с пультом 1 через блок 25 20 сжатия, блок 7 передачи, блок 8 связи с вычислительной машиной.

Информация, полученная из вычислительной машины, через блок 8 связи с Вычислительной машиной поступ т g5 в блок 9 приема и размещается в блоке, 10 памяти.

После окончания приема информации последняя из блока 10 памяти поступает либо на индикаторное табло 5 через блок 22 управления табло, либо в блок 11 печати, либо в блок 15 перфорации, либо в блок 24 автоматического обращения, либо в дополнительный блок 18 памяти.

Место назначения информации определяется блоком 23 анализа по признакам, содержащимся в сообщении.

В случае, если блок 19 общего контроля определит неисправность блока 11 печати, то информация. пред- 40 назначенная для печати, может быть выведена на индикаторное табло.

В блоке 11 печати информация впечатывается печатающим механизмом 14 по командам из блока управления 12, причем достоверность информации конт" ролируется блоком 13 контроля печати.

В блоке 15 перфорации информация через блок 17 выводится на перфоленту.

Информация, предназначенная для инди- о каторного табло 5, выдается на табло через блок 22 управления табло.

Правильность обработки информации контролирует блок 19 общего контроля.

В случае нарушения функционирования устройства в последующем запросе блок

19 общего контроля через блок 7 передачи, блок 25 сжатия информации и блок 8 связи с вычислительной машиной передает в вычислительную машину информацию о нарушении функционирования.46

Для автоматического формирования эапроса при получении большего количества документов, забронированных эа данной кассой, вычислительная машина вводит в устройство специальную 45 информацию, которая под управлением блока 23 анализа поступает в дополни.тельный блок 18 памяти из блока 10 памяти. После окончания обработки всего запроса информация иэ блока 18 поступает в вычислительную машину через блок 24 автоматического обращения, блок 7 передачи, блок 25 сжаTHR информации в блок 8 связи с вчислительной машиной ° Информация для передачи готовится блоком 24 обращения под управлением блока 23 анализа.

Вывод информации на индикаторное табло 5 осуществляется под управлением блока 22 управления табло. Если объем информации, предназначенной для табло, превышает размеры последнего, то. блок 22 организует последовательный вывод информации по абзацам, 1

Сокращение объемов информации, передаваемой по каналам связи, достигается посредством использования блока 25 сжатия информации, позволяющего исключить из передаваемого сообщения незначащие символы, а так- же путем использования блока 20 конс таит и блока 21 повторяющейся информации. Наиболее часто используемая инф ормаци я содержи тс я в блоке 20 констант, и для вывода ее иэ блока

20 констант в сообщении вычислительной машины необходимо указать только адрес константы„ Информация, которая может быть использована неоднократно во время обработки какоголибо сообщения, заносится в блок 21 повторяющейся информации, и при последующих обращениях во время обработки сообщения информация в блоке

21 рассматривается так же, как и константы в блоке 20.

Предложенное устройство отличается от известного тем, что имеет повышенную надежность, расширенные функциональные воэможности и пОзволяет сократить объемы передаваемой по каналам связи информации.

Формула. изобретения

Устройство для оформпения проездных документов, содержащее блок клавишей, первый и второй выходы которого соответственно соединены со входами блока кодирования узловых станций и блока кодирования промежуточных станциЯ, индикаторное табло, блок памяти, первый вход которого подключен к первому выходу блока приема, блок передачи, блок связи с

ЗВМ, выход которого соединен с первым входом блока приема, второЯ выход которого подкЛючен к первому входу индикаторного табло, второй выход блока памяти .сбединен с первым входом блока печати, выполненного на блоке управления печатью, пер809262 вый вход которого подключен к первому входу блока печати, второй вход соединен со вторым входом блока печати, а выход подключен к первому входу блока контроля печати, второй вход которого соединен с третьим входом блока печати, а выход подключен ко входу печатающего механизма, о т л и ч а ю щ е е с я тем, что, с целью расмирения функциональных возможиостей,в него введены блок управления ийдикаторным табло, блок запроса, блок обращения, блок анализа, блок дополнительной памяти, блок общего контроля, блок коррекции запроса, блок сжатия информации, блок констант, блок компостирования, блок повторяющейся информации и блок перфорации, состоящий иэ блока вывода и блока считывания, выход которого соединен с первым выходом блока перфорации, который подключен к первому входу блока передачи, выход которого через блок сжатия информации соединен со входом блока связи с ЭВИ, первый вход блока вывода блока перфорации подключен к первому входу блока перфорации, который соединен с первым выходом блока анализа, второй вход блока вывода блока перфорации подключен ко второму входу блока перфорации, который соединен с третьим выходом блока памяти, третий вход блока вывода блока перфорации подключен к третьему входу блока пер форации, который подключен к первому выходу блока общего контроля, вход блока считывания блока перФорации соединен с четвертым входом блока перфорации, который подключен ко второму выходу блока общего контроля, третий выход которого соединен со вторым входом блока приема, четвертый выход блока общего контроля подключен к первому входу блока анализа, пятый выход соединен со вторым входом блока передачи, шестой выход подключен к третьему входу блока печати, второй выход блока анализа череэ блок констант соединен со

Источники информации, принятые во внимание при экспертизе свидетельство СССР

07 В 1/00р 1966. свидетельство СССР

07 В 1/00, 1967

1. Авторское

Ф 238254, кл. G

2. Авторское

9 246942, кл. G (прототип) . вторым входом блока памяти, третий выход блока анализа через блок повторяющейся информации подключен к третьему входу блока памяти, четвертый выход блока памяти через блок коррекции запроса соединен со входом блока запроса, первый выход которого.подключен к четвертому входу блока памяти, второй выход блока запроса соединен с первым входом блока Допол® нительной памяти, первый выход которого подключен к третьему входу блока передачи, четвертый выход блока анализа соединен с пятым входом блока памяти, пятый выход которого подключен ко второму входу блока 5 дополнительной памяти, третий вход которого соединен с выходами блока кодирования узловых станций и блока кодирования промежуточных станций, первый выход блока обращения под26 ключен к четвертому входу блока передачи, второй выход соединен с четвертым входом блока дополнительной памяти, пятый выход блока анализа подключен ко входу блока обраще25 ния, шестой выход соединен с первым входом блока управления индикаторным табло, а седьмой выход подключен к пятому входу блока дополнительной памяти, второй выход которого соединен с первым входом блока компостирования, выход которого подключен ко второму входу блока печати, второй вход блока компостирования соединен со вторым входом блока управления индикаторным табло, выход которого подключен ко второму входу индикаторного табло, третий выход блока клавишей соединен со вторым вхо„цом блока компостирования
