Однополюсный герметичный электри-ческий соединитель

Однополюсный герметичный электри-ческий соединитель

Иллюстрации

Показать все

Реферат

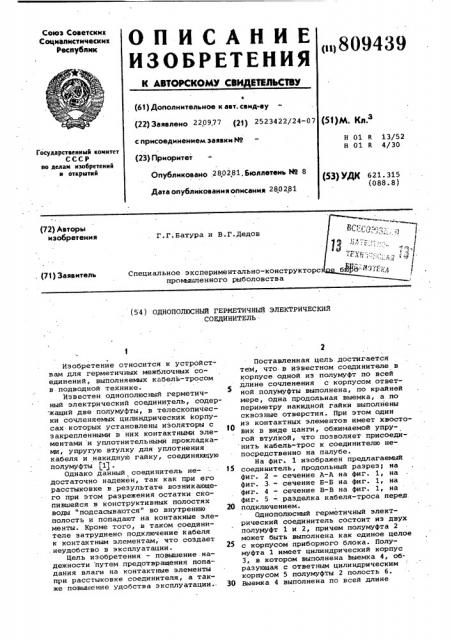

Союз Советскик

Социалистически к

Реслублнк

ОП ИСАНИЕ

ИЗОБРЕТЕНИЯ

К АВТОУСКОМУ СВИДЕТЕЛЬСТВУ

<><>809439 (61) Дополнительное к авт. свид-ву (22) Заявлено 2209.77 (21) 2523422/24-07 с присоединением заявки Йо я)м. к,.

Н 01 R 13/52

Н 01 R 4/30

Государственный комитет

СССР ио делам изобретений и открытий (23) Приоритет

Опубликовано,2802,81, Бюллетень Н9 8 (53) УДК 621. 315 (088. 8) Дата опубликования описания 280281 (72) Авторы изобретения

Г. Г. Батура и В. Г. Дедов

Специальное экспериментально-конструкторс промышленного рыболовства (71) Заявитель (54) ОДНОПОЛЮСНЫЙ ГЕРМЕТИЧНЫЙ ЭЛЕКТРИЧЕСКИЙ

СОЕДИНИТЕЛЬ

Изобретение относится к устройствам для герметичных межблочных соединений, выполняемых кабель-тросом в.подводной технике.

Известен однополюсный герметичный электрический соединитель, содержащий две полумуфты, в телескопически сочленяемых цилиндрических корпусах которых установлены изоляторы с закрепленными в них контактными элементами и уплотнительными прокладкаМи, упругую втулку для уплотнения кабеля и накидную гайку, соединяющую полумуфты (1) .

Однако данный соединитель не- :. 15 достаточно надежен, так как при его расстыковке в результате возникающего при этом разрежения остатки скопившейся в конструктивных полостях воды "подсасываются" во внутренюю 20 полость и попадают на контакные элементы. Кроме того, в таком соединителе затруднено подключение кабеля к контактным элементам, что соэдает .неудобство в эксплуатации.

Цель изобретения — повышение.надежности путем предотвращения попа-. дания влаги на контактные элементы при расстыковке соединителя, а также повышение удобства эксплуатации.. 30

Поставленная цель достигается тем, что в известном соединителе в корпусе одной из полумуфт по всей длине сочленения с корпусом ответной полумуфты выполнена, по крайней мере, одна продольная выемка, а по периметру накидной гайки выполнены сквозные отверстия. При этом один из контактных элементов имеет хвостовик в виде цанги, обжимаемой упругой втулкой, что позволяет присоединить кабель-трос к соединителю непосредственно на палубе.

На фиг. 1 изображен предлагаемый соединитель, продольный разрез; на фиг. 2 — сечение A-А на фиг. 1, на фиг. 3, — сечение Б-Б на фиг. 1, на фиг. 4 — сечение В-В на фиг. 1, на фиг. 5 -. разделка кабеля-троса перед. подключением.

Однополюсный герметичный электрический соединитель состоит из двух полумуфт 1 и 2, причем полумуфта 2 может быть выполнена как единое целое с корпусом приборного блока. Полумуфта 1 имеет цилиндрический корпус

3, в котором выполнена выемка 4, образующая с ответным цилиндрыческим корпусом 5 полумуфты 2 полость б.

Выемка 4 выполнена по всей длине

80 3 4 39

:; "..н:.:ния корпусон. Герметичное со..д«н<.:<и:. полумуфт o< ytr\e<: тнляется с п<л<< <<гью уплотнительной нрокладки 7 и накидной ганки Q, нанинчинаемой на корпус полумуфты 2. Внутри полумуфт 1 и 2 размещена электрическая арматура, обеспечивающая электричес-, кое соединение и состоящая из гнезда 9, хностовик которого выполнен н ниде цилиндрической цанги, в которую входит провод 10 с отогнутыми на наружную поверхность изоляции проволоками 11 токопронодящей жилы.

Гнездо 9 закреплено н полумуфте

1 посредством изолирующей втулки 12 и гайки 13. Гайка 13 нажимает на изолирующую втулку 12, которая, выполняя роль буксы, сдавливает резиновую втулку 14, через которую пропущен провод 10, входящий в цангу гнезда 9.

При этом в результате упругой деформации резиновой втулки 14 происходит уплотнение полумуфты со стороны кабельного ввода и одновременное сжатие цанги хвостоника гнезда 9, благодаря чему осуществляется электрический контакт гнезда с проволоками

11 токопроводящей жилы.

Арматура полумуфты 2 содержит входящий в гнездо 9 контактный штырь

15, закрепленный в изолирующей втулке 16 посредством навернутых на резьбовыи хвостоник штыря гаек 17, между которыми зажимается лепесток 18, служащий для осуществления электрического контакта с элементами, находящимися внутри термического приборного блока. Изолирующая втулка

16 удерживается н корпусе с помощью гайки 19. На корпус полумуфты 1 навинчивается планка 20, к которой крепится болтами 21 крышка 22. Силовое защемление брони 23 кабель-троса осуществляется между планкой 20 и крышкой 22. Для обеспечения надежности этого защемления в планке ?О и крышке 22 имеются снабженные поперечными выстут<ами канавки, выполненные н виде резьбы. Необходимая для сборки электрического соединителя слабина провода укладывается в виде петли в полость между планкой 20 и крышкой 22. Для частичного удаления .остатков води из внутренней полости накидной гай1<и перец расстыконкои соединителя служат дренажные отверстия 24.

При отворачивании накидной гайки

8 и взаимном продольном смещении полумуфт в начальный момент расстыковг ки происходит соединение внутренней полости соединителя с атмосферой через полость б и отверстия 24 на.— кидной гайки. Благодаря такому соединению исключается подсос остатков неудаленной воды в результате взаимодействия направляющих.

Разделка кабель-троса, а также конструкция электрического соединителя позволяет быстро производить заделку кабель-троса и исключает пайку жилы. Электрический контакт между токопроводящей жилой и цангой гнезда осуществляется одновременно со сжатием уплотнялцей втулки.

У

Формула изобретения

1. Однополюсный герметичный элект25 рический соединитель, содержащий две полумуфты, в телескопически сочленяемых цилиндрических корпусах которых установлены изоляторы с закрепленными в них контактными элементами и уплотнительными прокладками, упругую втулку для уплотнения кабеля и накидную гайку, соединяющую полумуфты, о т л и ч а ю щ и йс я тем, что, с целю повышения надежности путем предотвращения попадания влаги на контактные элементы при расстыковке, в корпусе одной из полумуфт по всей длине сочленения с корпусом ответной полумуфты выполнена, по крайне мере, одна продольная вы—

40 емка, а по периметру накидной гайки выполнены сквозные отверстия.

2. Соединитель по п.1, о т л и чающий с я тем, что один из контактных элементов имеет хностоник в виде цанги, обжимаемой упругой втулкой.

Источники информации, принятые во внимание при экспертизе

1. Аппаратура ИГЭК-у. Техническое описание и инструкция по эксплуатации 2.379.001 ТО, с. 49-50, рис.24-25.

Фиа1 в-в

zo

Фиг.4
