Класс 20к, 9в, 21с, 12

Лв 80950

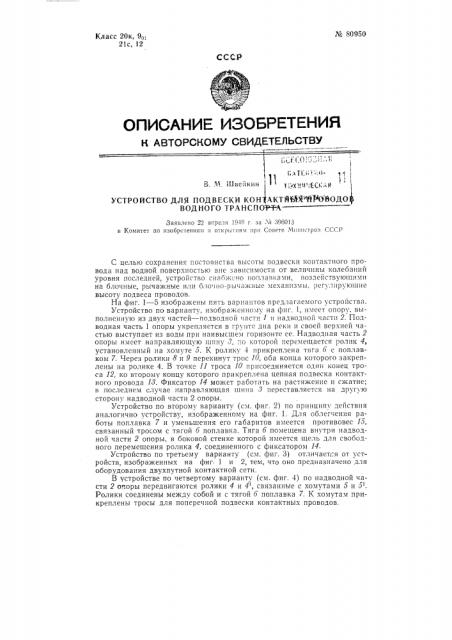

СССР опислник изот) чтения

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

В ОД Н О ГО Т Р А Н С H О У+А

Заявлено 22 апреля 19-19 г. за М 396013 в Комитет по изобретениям и отк1няf иям ири Совете Министров СССР

С целью сохранения постоянства высоты подвески контактного провода над водной поверхностью вне зависимости от величины колеба1шй уровня последней, устройство снабжено поплавками, воздействую1цнмн на блочные, рычажные или блочно-рычажные механизмы, регулирующие высоту подвеса проводов.

На фиг. 1 — 5 изображены пять вариантов предлагаемого устройства.

Устройство по варианту, изображенному на фпг. 1, имеет опору, выполненную из двух частей — подводной части 1 и надводной "1ÿñòè 2. Подводная часть 1 опоры укрепляется в грунте дна реки и своей верхней частью выступает из воды при наивысшем горизонте ее. Надводная часть 2 опоры имеет направляющую шину 3, .-.о которой перемещается ролик 4, установленный на хомуте 5. К ролику 4 прикреплена тяга 6 с поплавком 7. Через ролики 8 и 9 перекинут трос 10, оба конца которого закреплены на ролике 4. В точке 11 троса 10 присоединяется один конец троса 12, ко второму концу которого прикреплена цепная подвеска контактного провода 18. Фиксатор 14 может работать на растяжение и сжатие; в последнем случае направляющая шина 3 переставляется на другую сторону надводной части 2 опоры.

Устройство по второму варианту (см. фиг. 2) по принципу действия аналогично устройству, изображенному на фиг. 1. Для облегчения работы поплавка 7 и уменьшения его габаритов имеется противовес 15, связанный тросом с тягой б поплавка. Тяга б помещена внутри надводной части 2 опоры, в боковой стенке которой имеется щель для свободного перемещения ролика 4, соединенного с фиксатором 14.

Устройство по третьему варианту (см. фиг. 3) отличает; я от устройств, изображенных на фиг 1 и 2, тем, что оно предназначено для оборудования двухпутной контактной сети.

В устройстве по четвертому варианту (см. фиг. 4) по надводной части 2 опоры передвигаются ролики 4 и 41, связанные с хомутами 5 и 5 .

Ролики соединены между собой и с тягой 6 поплавка 7. К хомутам прикреплены тросы для поперечной подвески контактных проводов.

К<» 80950

Устройство по пятому варианту (см. фиг. 5) аналогично предыдущему, но снабжено дополнительным противовесом 1б, перемещающимся внутри трубы 17, которая используется в качестве направляющей для поплавка 7, помещенного внутри верхней части опоры.

П р едмет изобретения

Устройство для подвески контактных проводов водного транспорта на опорах, снабженное арматурой для закрепления контактных проводов, одного или нескольких, о т л и ч а ю щ е е с я тем, ч о, с целью сохранения постоянной высоты подвески контактных проводов над водной говерхностью вне зависимости от амплитуды колебаний последней, устройство снабжено поплавками, воздействующими на блочные, рычажные или комбинированные блочно-рычажныс механизмы с противовесами или без них, которые регулируют высоту подгсски контактных проводов, поднимая или опуская ее в зависимости от изменения уровня воды.

Ф02. / № 80950
