Реферат

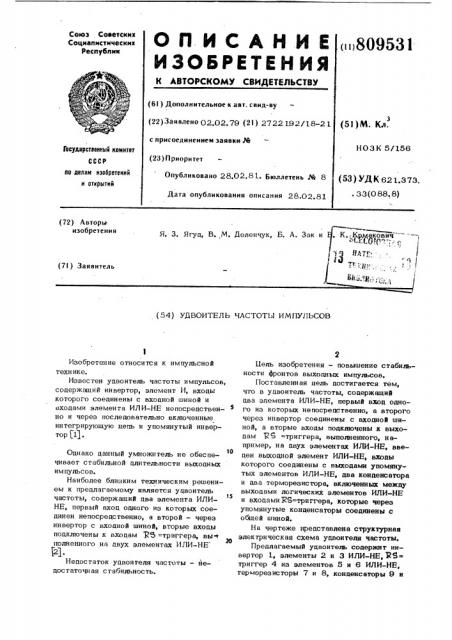

ОП ИСАНИЕ

ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Союз Советских

Социалистических

Республик

«ii809531 (6l ) Дополнительное к авт. свил-ву (51)M. Кл. (22)Заявлено 02.02.79 (21) 2722192/18-21 с присоединением заявки М

НОЗК 5/156

Гееударстеенный комитет (23) Приоритет (53) УДК 621.373.. 33(088.8) по делам изобретений и открытий

Опубликовано 28.02.81. Бюллетень J% 8

Дата опубликования описания 28.02.81 (72) Авторы изобретения — — .-..

Я. 3. Ягуц, В. М. Доленчук, Б. А. Зак и . К.;Кщщкович

I. 1д д „. (7l) Заявитель

Бй !g.,;,,:.,-,, (54) УДВОИТЕЛЬ ЧАСТОТЫ ИМПУЛЬСОВ ð P1).

Изобретение относится к импульсной технике.

Известен удвоитель частоты импульсов, содержащий инвертор, элемент И, входы которого соединены с вхоцной шиной и входами элемента ИЛИ-НЕ непосредственS но и через последовательно включенные интегрирующую цепь и упомянутый инверОднако данный умножитель не обеспето чивает стабильной цлительности выхоцных импульсов.

Наиболее близким техническим решением к предлагаемому является удвоитель частоты, соцержащий цва элемента ИЛИ1S

НЕ, первый вхоц одного из которых соединен непосредственно, а второй — через инвертор с входной шиной, вторые входы подключены к вхоцам Р5 =триггера вы+

2О полненного на цвух элементах ИЛИ-НЕ

Ц.

Нецостаток удвоителя частоты — йедостаточная стабильность.

Бель изобретения — повышение стабильности фронтов выходных импульсов.

Поставленная цель достигается тем, что в уцвоитель частоты, содержащий два элемента ИЛИ-НЕ, первый взсод одного из которых непосредственно, а второго через инвертор соединены с входной шиной, а вторые входы подключены к выходам RG =триггера, выполненного, например, на цвух элементах ИЛИ-НЕ, ввецен выхоцной элемент ИЛИ-НЕ, входы которого соединены с выходами упомянутых элементов ИЛИ-НЕ, два конденсатора и два терморезистора, включенных между выходами логических элементов ИЛИ-НЕ и вхоцами28=триггера, которые через упомянутые конденсаторы соединены с общей шиной.

На чертеже представлена структурная электрическая схема удвоители частоты.

Предлагаемый удвоитель соцержит инвертор l, элементы 2 и 3 ИЛИ-НЕ,28 триггер 4 из элементов 5 и 6 ИЛИ-НЕ, терморезисторы 7 и 8, конденсаторы 9 и

80953 1

Источники информации, принятые во внимание при экспертизе

1. Авторское свидетельство СССР

М. 426314, кл. НОЗК 5/13, 16.06.72.

2. Авторское свидетельство СССР

М 400987, кл. НО3К 5/156, 01. 10.71.

10, выходной элемент 11 ИЛИ вЂ” НЕ. Вход- . ной сигнал подан на шину 12, выходной сигнал снимается с выхода 13.

Удвоитель частоты работает следующим образом.

На входную шину устройства поступают импульсы с уровнями логическими (лог.)

1 и 0 со скважностью Я =2. При поступлении положительного фронта импульса элемент 2 перебрасывается из состояния 10 лог. О в 1, разрешение íà его переброс (лог. О) получено с выхода элемента 5, при этом элемент 3 заперт лог. 1 с выхода элемента 6. После переброса элемента 2 начинает заряжаться по цепи — >s выход элемента 2 — терморезистор 7— конденсатор 9 — источник питания, при достижении напряжения порога срабатывания элемент 6 перебрасывается из состояния лог, 1 в О, отпирая по входу элемент 3, а элемент 5 — из лог. О в 1, запирая элемент 2 по входу и формируя на его выходе отрицательный .фронт им— пульса. При поступлении на вход устройства отрицательного фронта импульса перебрасывается из состояния лог. О в 1 элемент 3, начинает заряжаться по цепи выход элемента 3 — терморезис тор 8— конденсатор 10 источник питания и при достижении напряжений порога срабатывания элемент 5 перебрасывается из состояния лог. 1 в О, отпирая по входу элемент 2, а элемент 6 — из состояния лог.

О в 1, запирая элемент 3 по входу и формируя на его выходе отрицательный

35 фронт импульса. С приходом следуюших импульсов процесс повторяется. Импульсы с выходов элементов 2 и 3 суммируются в элементе 12 и поступают на вход ус— тройс тв а.

Таким образом, на выходе удвоителя частоты присутствуют импульсы, привязанные к переднему и заднему фронтам входного импульса, длительность которых on— ределяется постоянной времени заряда конденсаторов 9 и 10. Терморезисторы

7 и 8 компенсируют изменение уровня напряжения порога срабатывания элементов 6 и 5 и тем самым стабилизируют скважность выходных импульсов в климатических условиях.

Предлагаемый удвоитель частоты мож— но собрать на элементах И вЂ” HE, при этом принцип работы удвоителя частоты остается тем же самым, за исключением того, что длительность выходных импульсов определяется постоянной времени разряда конденсаторов 9 и 1 О по цепи— конденсатор-терморезистор — выход элемента 2 или3-обшая. шина.

Формула изобретения

Удвоитель частоты импульсов, содержащий два элемента ИЛИ-НЕ, первый вход одного из которых непосредственно, а второго через инвертор соединены с входной шиной, а вторые входы подключены к выходам 79-триггера, выполненного например, на двух элементах ИЛИ вЂ” НЕ, о т л и ч а ю ш и и с я тем, что, с целью повышения стабильности фронтов выходных импульсов, в него введен выходной элемент ИЛИ-НЕ, входы которого соединены с выходами упомянутых элементов ИЛИ-НЕ, два конденсатора и два терморезистора, включенных между выходами логических элементов ИЛИ вЂ” НЕ и входами Ж-триггера, которые через упомянутые конденсаторы соединены с обшей шиной.
