Реферат



и ц 810 097

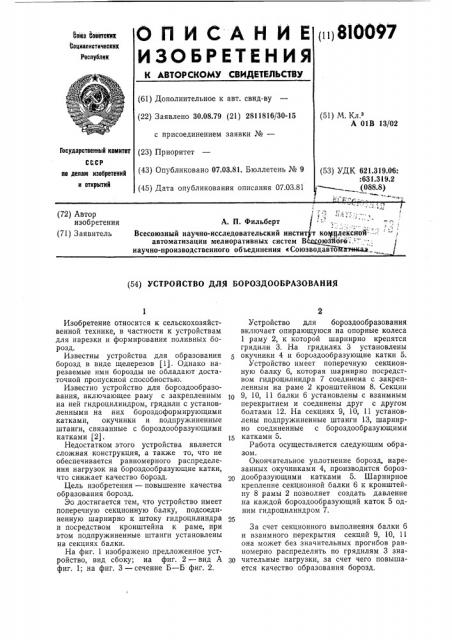

ОПИСАНИЕ

ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Союз Советских

Социалистических

Республик (61) Дополнительное к авт. свид-ву (22) Заявлено 30.08.79 (21) 2811816/30-15 с присоединением заявки №вЂ” (23) Приоритет (43) Опубликовано 07.03.81. Бюллетень № 9 (45) Дата опубликования описания 07.03.81 (51) M. Кл.

А 01В 13/02

Государственный комитет (53) УДК 621.319.06:

:631.319.2 (088.8)

Р пе делам изобретений и открытий (72) Автор изобретения (71) Заявитель

А. П. Фильберт

Всесоюзный научно-исследовательский институт комцлексиоif - -автоматизации мелиоративных систем ВбаСоюзт1оге .;: -. научно-производственного объединения «Союзводавто%гатнка» / (54) УСТРОЙСТВО ДЛЯ БОРОЗДООБРАЗОВАНИЯ

Изобретение относится к сельскохозяйственной технике, в частности к устройствам для нарезки и формирования поливных борозд.

Известны устройства для образования борозд в виде щелерезов (1). Однако нарезаемые ими борозды не обладают достаточной пропускной способностью.

Известно устройство для бороздообразования, включающее раму с закрепленным на ней гидроцилиндром, грядили с установленными на них бороздоформирующими катками, окучники и подпружиненные штанги, связанные с бороздообразующими катками (2).

Недостатком этого устройства является сложная конструкция, а также то, что не обеспечивается равномерного распределения нагрузок на бороздообразующие катки, что снижает качество борозд, Цель изобретения — повышение качества образования борозд.

Эо достигается тем, что устройство имеет поперечную секционную балку, подсоединенную шарнирно к штоку гидроцилиндра и посредством кронштейна к раме, при этом подпружиненные штанги установлены на секциях балки.

На фиг. 1 изображено предложенное устройство, вид сбоку; на фиг. 2 — вид А фиг. 1; на фиг, 3 — сечение Б — Б фиг. 2.

Устройство для бороздообразования включает опирающуюся на опорные колеса

1 раму 2, к которой шарнирно крепятся грядили 3. На грядилях 3 установлены окучники 4 и бороздообразующие катки 5.

Устройство имеет поперечную секционную балку 6, которая шарнирно посредством гидроцилиндра 7 соединена с закрепленным на раме 2 кронштейном 8. Секции

1р 9, 10, 11 балки 6 установлены с взаимным перекрытием и соединены друг с другом болтами 12. На секциях 9, 10, 11 установлены подпружиненные штанги 13, шарнирно соединенные с бороздообразующими

15 катками 5.

Работа осуществляется следующим образом.

Окончательное уплотнение борозд, нарезанных окучниками 4, производится бороздообразующими катками 5. Шарнирное крепление секционной балки 6 к кронштейну 8 рамы 2 позволяет создать давление на каждой бороздообразующий каток 5 одним гидроцилиндром 7.

За счет секционного выполнения балки 6 и взаимного перекрытия секций 9, 10, 11 она может без значительных прогибов равномерно распределять по грядилям 3 зна30 чительные нагрузки, за счет чего повышается качество образования борозд.

810097

Формула изобретения

Составитель В. Галанов

Корректоры: Л. Слепая и Р. Беркович

Редактор Н. Тимонииа

Техред А. Овчинникова

Заказ 213/2 Изд. № 170 Тираж 712 Подписное

НПО «Поиск» Государственного комитета СССР по делам изобретений и открытий

113035, Москва, К-35, Раушская наб., д. 4/5

Типография, пр. Сапунова, 2

При подъеме устройства подпружиненного штанги удерживают грядили 3 на балке 6.

Секционное выполнение балки 6 позволя ет обеспечить некоторый свободный ход грядилей 3 при наезде на препятствие.

Устройство для бороздообразования, включающее раму с закрепленным на ней гидроцилиндром, грядили с установленными на них бороздоформирующими катками, окучники и подпружиненные штанги, связанные с бороздообразующими катками, отличающееся тем, что, с целью улучшения качества образования борозд, устройство имеет поперечную секционную бал5 ку, подсоединенную шарнирно к штоку гидроцилиндра и посредством кронштейна к раме, при этом подпружиненные штанги установлены на секциях балки.

Источники информации, 10 принятые во внимание при экспертизе

1. Авторское свидетельство СССР № 254238, кл. А 01В 13f08, 1968.

2. Авторское свидетельство СССР № 471072, кл. А 01В 13/08, 1973 (прототип).
