Комбинированное почвообрабатываю-щее орудие
Иллюстрации
Реферат
i 11 810! 07

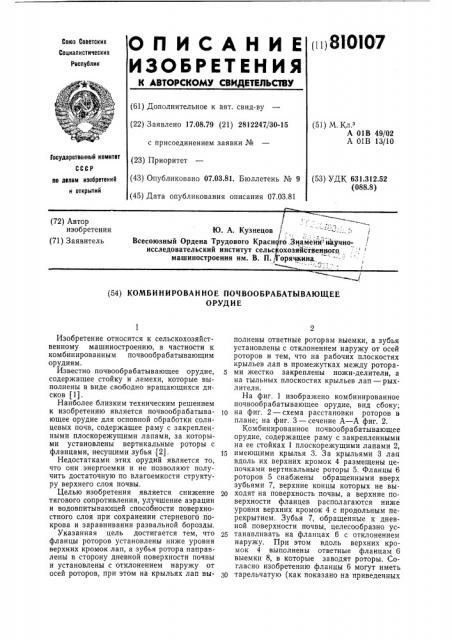

ОПИСАНИЕ
ИЗОБРЕТЕНИЯ
К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ
Союз Советских
Социалистических
Рвслублик (61) Дополнительное к авт. свид-ву (22) Заявлено 17.08.79 (21) 2812247J30-15 с присоединением заявки № (23) Приоритет (43) Опубликовано 07.03.81. Бюллетень № 9 (45) Дата опубликования описания 07.03.81 (51) М Кл з
А 01В 49/02
А 01В 13/10
Гасударственный комитет
СССР (53) УДК 631.312.52 (088.8) ио делам изобретений и открытий
Ю. А. Кузнецов /.
Всесоюзный Ордена Трудового Красного .Знамени нй1тииоисследовательский институт сельскохозяйственного машиностроения им. В. П./Горячкина (72) Автор изобретения (71) Заявитель (54) КОМБИНИРОВАННОЕ ПОЧВООБРАБАТЫВАЮЩЕЕ
ОРУД И E
Изобретение относится к сельскохозяйственному машиностроению, в частности к комбинированным почвообрабатывающим орудиям.
Известно почвообрабатывающее орудие, содержащее стойку и лемехи, которые выполнены в виде свободно вращающихся дисков (1).
Наиболее близким техническим решением к изобретению является почвообрабатывающее орудие для основной обработки солнцевых почв, содержащее раму с закрепленными плоскорежущими лапами, за которыми установлены вертикальные роторы с фланцами, несущими зубья .(2).
Недостатками этих орудий является то, что они энергоемки и не позволяют получить достаточную по влагоемкости структуру верхнего слоя почвы.
Целью изобретения является снижение тягового сопротивления, улучшение аэрации и водовпитывающей способности поверхностного слоя при сохранении стерневого покрова и заравнивания развальной борозды.
Указанная цель достигается тем, что фланцы роторов установлены ниже уровня верхних кромок лап, а зубья ротора направлены в сторону дневной поверхности почвы и установлены с отклонением наружу от осей роторов, при этом на крыльях лап выполнены ответные роторам выемки, а зубья установлены с отклонением наружу от осей роторов и тем, что на рабочих плоскостях крыльев лап в промежутках между роторами жестко закреплены ножи-делители, а на тыльных плоскостях крыльев лап — рыхлители.
На фиг, 1 изображено комбинированное почвообрабатывающее орудие, вид сбоку;
1р на фиг. 2 — схема расстановки роторов в плане; на фиг. 3 — сечение А — А фиг. 2.
Комбинированное почвообрабатывающее орудие, содержащее раму с закрепленными на ее стойках 1 плоскорежущими лапами 2, 15 имеющими крылья 3. За крыльями 3 лап вдоль их верхних кромок 4 размещены цепочками вертикальные роторы 5. Фланцы 6 роторов 5 снабжены обращенными вверх зубьями 7, верхние концы которых не вы20 ходят на поверхность почвы, а верхние поверхности фланцев располагаются ниже уровня верхних кромок 4 с продольным перекрытием. Зубья 7, обращенные к дневной поверхности почвы, целесообразно ус 5 танавливать на фланцах 6 с отклонением наружу. При этом вдоль верхних кромок 4 выполнены ответные фланцам 6 выемки 8, в которые заводят роторы. Согласно изобретению фланцы 6 могут иметь
3р тарельчатую (как показано на приведенных
810107 чертежах) или сферическую форму. Кроме того, их можно выполнять в виде плоских дисков или планок. Привод рыхлительных роторов во вращение осуществляется посредством одного из известных устройств.
Например, каждый ротор может быть снабжен шестерней 9, связанной с соответствующим фланцем б. Шестерни 9 установлены цепочками, входят в зацепление друг с другом и получают вращение от центральной 10 шестерни 10, вал 11 которой расположен позади стойки 1. Шестерни 9 размещены в картере 12, который может слу>кить одновременно подпятником для крыльев лап.
На рабочих плоскостях крыльев лап в 15 промежутках между роторами установлены ножи-делители 13, служащие для разрезания пласта на отдельные полосы, что в совокупности с роторами обеспечивает равномерное крошение пласта по всей шири- 20 не захвата лапы. Для рыхления нижних горизонтов с целью усиления водно-воздушного режима и устранения условий образования плоскорезной подошвы служат рыхлители 14, установленные на тыльной стороне крыльев.
Рыхлители 14 могут выполняться отдельно, либо за одно целое с ножами-делителями 13. В последнем случае в крыльях лап должны быть выполнены отверстия или па-;у зы под единый рабочий орган.
Комбинированное почвообрабатывающее орудие работает следующим образом.
При движении плоскорежущая лапа 2 подрезает лезвиями крыльев 3 пласт почвы, транспортируя его по рабочей поверхности, сход пласта с верхних кромок 4 активизируется установленными в выемках 8 роторами 5. При этом роторы 5 осуществляют подповерхностное крошение почвы, при котором ворошение прикорневого горизонта зубьями 7 роторов 5, обращенных вверх, приводит к просыпанию на дно борозды частиц почвы, опасных в эрозионном отношении, а механически прочные частицы оста- 4. ются в поверхностном и подповерхностном слоях, что обеспечивает улучшение водновоздушного режима обрабатывемого горизонта, усиление его сопротивляемости к ветровой и водной эрозии при сохранении стержневого покрова. Одновременно с подповерхностным рыхлением производится полосное рыхление нижнего горизонта рыхлителями 14, что устраняет условия, ведущие к образованию плоскорезкой подошвы.
Формула изобретения
1. Комбинированное почвообрабатывающее орудие, включающее раму с закрепленными на ней плоскорежущими лапами, за которыми установлены вертикальные роторы с фланцами, несущими зубьями, и механизм привода роторов, о т л и ч а ю щ е ес я тем, что, с целью снижения тягового сопротивления, улучшения аэрации и водовпитывающей способности поверхностного слоя при сохранении стерневого покрова и заравнивания развальной борозды, фланцы роторов установлены ниже уровня верхних кромок лап, а зубья направлены в сторону дневной поверхности почвы, при этом на крыльях лап выполнены ответные роторам выемки.
2. Орудие по п. 1, о тл и ч а ю щ е е с я тем, что, с целью повышения эффективности перемешивания карбонатного и солонцового слоев, зубья установлены с отклонением наружу от осей роторов.
3. Орудие по пп. 1 и 2, о тл и ч а ю ще ес я тем, что на рабочих плоскостях крыльев лап в промежутках между роторами установлены ножи-делители, а на тыльных плоскостях крыльев лап — рыхлители.
Источники информации, принятые во внимание при экспертизе
1. Авторское свидетельство СССР
¹ 552914, А 01В 35/26, 1977.
2. Авторское свидетельство СССР № 470259, А 01В 13/10, 1975.
810107
4Ьг I
Дуг Я
A-А
