Срезающее устройство валочноймашины

Срезающее устройство валочноймашины

Иллюстрации

Показать все

Реферат



(i ц 8IOI54

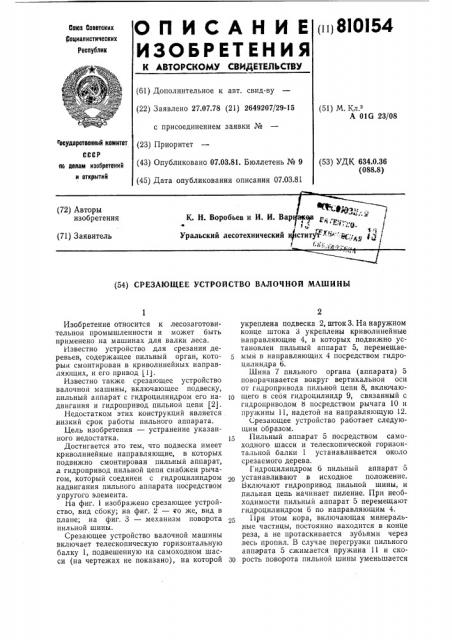

ОПИСАНИЕ

ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Союз Советскик

Социалистических республик (61) Дополнительное к авт. свид-ву (22) Заявлено 27.07.78 (21) 2649207/29-15 с присоединением заявки № (51) М. К .

А 01G 23/08 ссср (43) Опубликовано 07.03.81. Бюллетень № 9 (45) Дата опубликования описания 07.03.81 (53) УДК 634.0.36 (088.8) по делам изобретений и открытий

:т к 1

Уральский лесотехнический ститут- т ":1з ;:

t. ..

"АУ

" -.4Ф +-. (71) Заявитель (54) СРЕЗА1ОЩЕЕ УСТРОЙСТВО ВАЛОЧНОЙ МАШИНЫ осУдаРстеенный комитет (23) Приор ите г

Изобретение относится к лесозаготовительной промышленности и может быть применено на машинах для валки леса.

Известно устройство для срезания деревьев, содержащее пильный орган, которыи смонтирован в криволинейных направляющих, и его привод (1).

Известно также срезающее устройство валочнои машины, включающее подвеску, пильный аппарат с гидроцилиндром его надвигания и гидропривод пильной цепи (2).

Недостатком этих конструкций является низкий срок работы пильного аппарата.

Цель изобретения — устранение указанного недостатка.

Достигается это тем, что подвеска имеет криволинейные направляющие, в которых подвижно смонтирован пильный аппарат,,а гидропривод пильной цепи снабжен рычагом, который соединен с гидроцилиндром надвигания пильного аппарата посредством .упругого элемента.

На фиг. 1 изображено срезающее устройство, вид сбоку; на фиг. 2 — ко же, вид в плане; на фиг. 3 — механизм поворота пильной шины.

Срезающее устройство валочной машины включает телескопическую горизонтальную балку 1, подвешенную на самоходном шасси (на чертежах не показано), на которой укреплена подвеска 2, шток3. На наружном конце штока 3 укреплены криволинейные направляющие 4, в которых подвижно установлен пильный аппарат 5, перемещаемыи в направляющих 4 посредством гидроцилиндра б.

Шина 7 пильного органа (аппарата) 5 поворачивается вокруг вертикальнои оси от гидропривода пильной цепи 8, включаю1ð щего в себя гидроцилиндр 9, связанный с гидроприводом Ь посредством рычага 10 и пружины 11, надетой на направляющую 12.

Срезающее устройство работает следующим образом.

Пильный аппарат 5 посредством самоходного шасси и телескопической горизонтальной балки 1 устанавливается около срезаемого дерева.

Гидроцилиндром б пильный аппарат 5 устанавливают в исходное положение.

Включают гидропривод пильной шины, и пильная цепь начинает пиление. При необходимости пильный аппарат 5 перемещают гидроцилиндром б по направляющим 4.

При этом кора, включающая минеральные частицы, постоянно находится в конце реза, а не протаскивается зубьями через .весь пропил, В случае перегрузки пильного аппарата 5 сжимается пружина 11 и скоЗр рость поворота пильной шины уменьшается

810154

Составитель И. Карболин

Техред М. Полякова

Корректоры: Л. Слепая и 3. Тарасова

Редактор Н. Тимонина

Тираж 712

Изд. М 170

Заказ 2.13/7

Подписное

Типография, пр. Сапунова, 2 вплоть до остановки. Пружина 11 рассчитана на нормальное усилие надвигания.

Эффект от применения изобретения получается за счет экономии пильных цепей и улучшения технологических возможностей машины, позволяющей короткой пильной шиной спиливать деревья большого размера.

Формула изобретения

Срезающее устройство валочной машины, включающее подвеску, пильный аппарат с гидроцилиндром его надвигания и гидропривод пильной цепи, о т л и ч а ющ е е с я тем, что, с целью увеличения срока работы пильного аппарата, подвеска имеет криволинейные направляющие, в которых подвижно смонтирован пильный ап5 парат, а гидропривод пильной цепи снаб.жен рычагом, который соединен с гидроцилиндром надвигания пильного аппарата посредством упругого элемента.

Источники информации, 10 принятые во внимание при экспертизе

1. Авторское свидетельство СССР № 29676, кл. А 01G 23/08, 1932.

2. Авторское свидетельство СССР № 481269, кл. А 01G 23/08, 1973 (прото15 тип) .
