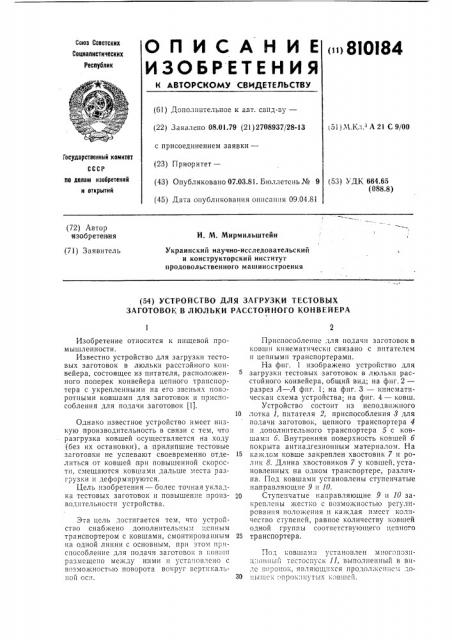

Украинский научно-исследовательский и конструкторский институт продовольственного машиностроения (71) Заявитель (54) УСТРОЙСТВО ДЛЯ ЗАГРУЗКИ ТЕСТОВЫХ

ЗАГОТОВОК В ЛЮЛЬКИ РАССТОЙНОГО КОНВЕЙЕРА

Изобретение относится к пищевой промьцпленности.

Известно устройство для загрузки тестовых заготовок в люльки расстойного конвейера, состоящее из питателя, расположенного поперек конвейера цепного транспортера с укрепленными на его звеньях повэротными ковшами для заготовок и приспособления для подачи заготовок (1).

Однако известное устройство имеет низкую :производительность в связи с тем, что разгрузка ковшей осуществляется на ходу (без их остановки), а прилипшие тестовые заготовки не успевают своевременно отде- 15 литься от ковшей при повышенной скорости, смещаются ковшами дальше места разгрузки и деформируются.

Цель изобретения — более точная укладка тестовых заготовок и повышение произ- 20 водительности устройства.

Эта цель достигается тем, что устройство снабжено дополнитель Ibi. .1 цепным транспортером с ковшами, смонтированным 25 на одной линии с основным, при этом приспособление для подачи заготовок в ковши размещено ме>кду ними 11 устапов:.сно с возможност!.«о поворота вокруг вертикаль«,ОИ 0С! 30

Приспособление для подачи заготовок в ковши кинематическп связано с пптателем и цепными транспортерами.

На фиг. 1 изображено устройство для загрузки тестовых заготовок в люльки расстойного конвейера, общий вид; на фиг. 2— разрез А — А фиг. 1; на фиг. 3 — кпнематическая схема устройства; на фиг. 4 — ковш.

Устройство состоит из неподвижного лотка 1, питателя 2, приспособления 8 для подачи заготовок, цепного транспортера 4 и дополнительного транспортера 5 с ковшамн б. Внутренняя поверхность ковшей б покрыта антиадгезионным материалом. На каждом ковше закреплен хвостовик 7 и ролик 8. Длина хвостовиков 7 у ковшей, установленных на одном транспортере, различна. Под ковшами установлены ступенчатые направляющие 9 и 10.

Ступенчатые направляющие 9 и 10 закреплс««ы жесткО с возможность«0 регулирования положения и каждая пмсст количество ступеней, равное количеству ковшей одной группы соответствующего цепного транспортера.

По.l I oâ!Ilàæ! установлен мпогопозпц:: 011«! ып TPCTOC„A с« 1 1, BbIIIO l«ICHHb!I(в Bllдс порo«!0K явля«0«ц!!хся продолжен!Iс I;;ci пь!11!ск »прок.!«i! тых ковп«с!1.

810184

Дно лотка 1 облицовано эластичным фартуком 12.

Приспособление 8 установлено между питатслем 2 и ковшами б на равном расстоянии от обоих цепных транспортеров и 5 можст поворачиваться в сторону каждого транспортера при помоши кулачкового механизма 18 и рычажной системы 14.

Количество ковшей одной группы на цепных транспортерах может быть одина- 10 ковым или различным, однако сумма ковшей одной группы первого и второго транспортера должна быть равной количеству тестовых заготовок, укладываемых в одну р а сстой ную люльку. 15

Питатель 2, кулачковый механизм 18 привода передающего устройства и оба цепных транспортера связаны жесткой кинематической связью и приводятся в движение от электродвигателя 15, через 20 клиноременную передачу 1б, червячные редукторы 17 и 18, раздаточную коробку 19 и цепные передачи 20 — 28.

Устройство работает следующим образом. 95

Тестовая заготовка 24 поступает на неподвижный лоток.1 и скатывается в подошедший карман питателя 2. Из непрерывно вращающегося питателя 2 тестовые заготовки 24 по одной скатываются в приспо- ЗО соблсние 8, повернутое в сторону загружаемого цепного транспортера и далее в непрерывно перемещающиеся синхронно питателю 2 ковши б..Последние удерживаются в горизонтальном положении ступенча- З5 той направляющей.

После достижения роликами края ступенек и накопления на ковшах заданного количества заготовок (например, шести заготовок), они выходят из соприкоснове- 40 ния с направляющей и вся группа ковшей с тестовыми заготовками опрокидывается и через многопозиционный тестоспуск 11тестовые заготовки попадают в ячейки расстойной люльки 25. При этом с помощь10 45 раздаточной коробки 19 цепной транспортер останавливается, обеспечивая точное попадание тестовых заготовок без деформации. Одновременно приспособление 8 поворачивается в сторону второго цепного транспортера, который в то же время начинает перемещаться, накапливая поступающие тестовые заготовки. После накопления заданного количества заготовок (например, пяти заготовок), ковши этого транспортера опрокидываются, загружая незаполненную часть люльки, а транспортер останавливается, Затем цикл повторяется.

Изобретение позволяет повысить точность укладки тестовых заготовок без их деформации, а также увеличивает производительность устройства.

Формула изобретения

1. Устройство для загрузки тестовых заготовок в люльки расстойного конвейера, состоящее из питателя, расположенного поперек конвейера цепного транспортера с укрепленными на его звеньях поворотными ковшами для заготовок и приспособления для подачи заготовок, о т л и ч а ю щ е е с я тем, что, с целью более точной укладки тестовых заготовок и повышения производительности устройства, оно снабжено дополнительным цепным транспортером с ковшами, смонтированными на одной линии с основным, при этом приспособление для подачи заготовок в ковши размещено между ними и установлено с возможностью поворота вокруг вертикальной оси.

2. Устройство по п. 1, отл и ч а ю щеес я тем, что приспособление для подачи заготовок в ковши кинематически связано с питателем и цепными транспортерами.

Источник информации, принятый во в1шмание при экспертизе:

1. Авторское свидетельство СССР

No 527178, кл. А 21 С 9/00, 1974 (прототип).
