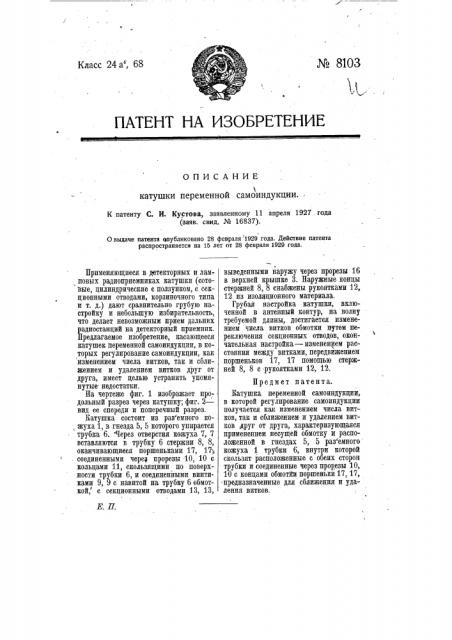

Катушка переменной самоиндукции (патент 8103)
Показать все

Реферат



КлЯсс 24 а4 68 № 8103

В

ПАТЕНТ HA ИЗОБРЕТЕНИЕ

ОПИСАНИЕ

1 катушки переменной самоиндукции. °

К патенту С. И. Кустова, заявленному 11 апреля 1927 года (ваяв. свнд. № 16837).

Овыдаче патента опубликовано 28 февраля 1929 года. Действие патента распространяется на 15 лет m 28 февраля 1929 года.

Применяющиеся в детекторных и лам-. выведенными наружу через прорезы 16 новых радиоприемниках катушки (сото- в верхней крышке 3. Наружные концы вые, цилиндрические с ползунком, с сек- стержней 8, 8 снабжены рукоятками 12, ционными отводами, корзиночного типа 12 из изоляционного материала. и т. д.) дают сравнительно грубую на- Грубая настройка катушки, вклюстройку и небольшую избирательность, ченной в антенный контур, на волну что делает невозможным прием дальних требуемой длины, достигается изменерадиостанций на детекторный приемник. нием числа витков обмотки путем пеПредлагаемое изобретение, касающееся реключения секционных отводов, оконкатушек переменной самоиндукции, в ко- чательная настройка в изменением расторых регулирование самоиндукции, как стояния между витками, передвйжением изменением числа витков, так и сбли- поршеньков 17, 17 помощью стержжением и удалением витков друг от ней 8, 8 с рукоятками 12, 12. друга, имеет целью устранить упомянутые недостатки, Предмет патента.

На чертеже фиг. 1 изображает про- Катушка переменной самоиндукции, дольный разрез через катушку; фиг. 2 — в которой регулирование самоиндукции вид ее спереди и поперечный разрез. получается как изменением числа витКатушка состоит из раз емного EO- EQB, TRE и сближением и удалением вит, жуха 1, в гнезда 5, 5 которого упирается ков друг от друга, характеризующаяся трубка 6. Через отверстия кожуха 7, 7 применением несущей обмотку и расповставляются в трубку 6 стержни 8, 8, ложенной в гнездах 5, 5 раз емного оканчивающиеся поршеньками 17, 17;, кожуха 1 трубки 6, внутри которой соединенными через прорезы 10, 10 с скользят расположенные с обеих сторон кольцами 11, скользящими по поверх- трубки и соединенные через прорезы 10, ности трубки 6, и соединенйыми винти- 10 с концами обмотйи поршеньки 17, 17, ками 9, 9 с навитой на трубку 6 обмот- предназначенные для сближения и удакой, с секционными отводами 13, 13, ления витков.
