Устройство для уплотнения цилин-дрических заготовок из древеси-ны

Устройство для уплотнения цилин-дрических заготовок из древеси-ны

Иллюстрации

Показать все

Реферат



Союз Советских

Социалистических

Республик

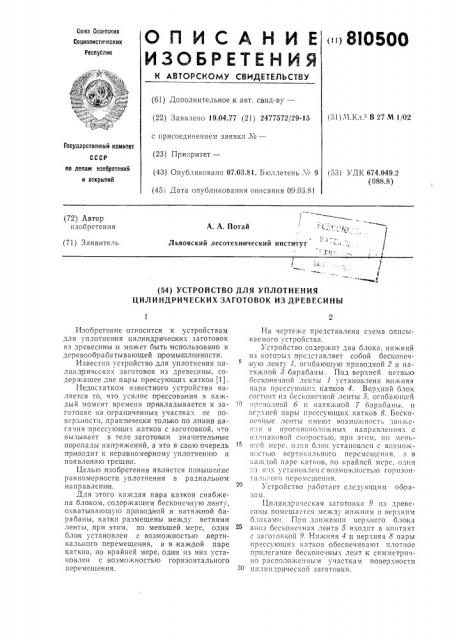

ОПИСАНИЕ

ИЗОБРЕТЕН ИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

«>8Ю500 (61) Дополнительное к авт. свид-ву— (22) Заявлено 19.04.77 (21) 2477572/29-15 с присоединением заявки М— (23) Приоритет— (43) Опубликована 07.03.81. Бюллетень,¹ 9 (45) Дата опубликования описания 09.03.81 (51) Ч.Кл.з В 27 М 1/02

Государственный ко1иитет по делам изобретений н открытий (53) УДК 674.049.2 (088.8) (72) Автор изобретения

А. А. Потай :1 г т,..!

Львовский лесотехнический институт (71) Заявитель (54) УСТРОЙСТВО ДЛЯ УПЛОТНЕНИЯ

ЦИЛИНДРИЧЕСКИХ ЗАГОТОВОК ИЗ ДРЕВЕСИНЫ

Изобретение относится к 1усгройствам для уплотнения цилиндричес1ких заготовок из древесины и может быть 1использовано в деревообрабатывающей IllpoMbIIIIJIQHHocTH.

Известно устройство для уплотнения цилиндрических заготовок из .древесины, содер кашее две пары прессующих катков (1).

Недостатком известного устройства является то, что усилие п|рессования в каждый момент в ремени прикладывается к заготовке на ограниченных участках ее поверхности,,практически только Ilo линии касаггия прессующих,катков с заготовкой, что вызывает в теле заготовки значительные порепалы напряжений, а это в,свою очередь приводиг к неравномерному уплотнению и появлению трещин.

Целью изобретения является повышение равномерности уплотнения в .радиальном напра,влепи и.

Для этого каждая па ра ка ков снабже.на блоком, содержащим бесконечную ленту, охватывающую приводной и натяж1ной барабаны, катки размещены между ветвями ленты, при этом, по меньшей мере, один блок установлен с возможностью, вертикального перемещения, а в каждой паре катков, по крайней мере, один из них установлен с возможностью горизонтального перемещения.

На чертеже представлена схема описываемого устройства.

Устройство содержит два блока, нижний пз которых представляет собой бесконеч ную ленту 1, огибающую приводной 2 и натяжной 8 барабаны. Пол верхней ветвь1о бесконечной ленты 1 установлена нижняя пара прессуюшпх .катков 4. Верхний блок состоит пз Gccкопсчной ленты 5, о! пбаю1цсй

11р1волной 6 и натяжной 7 барабаны, и гс;тхпей пары прсссующих катков 8. БескоIIc IHûc !cIITbl 1I lcIoT Возможность,lвпжсil:1я в противоположных направлениях с алпцаково11 скоростью, прп этом, по McHhшсй мсрс, олин блок установлен с возможностью вертикального перемещения, а в ажлой паре катков, по крайней мсрс, олин

::.3 и:Ix установлен с возможностью горизонта, 1 ьпага пером сгпспп я.

Устройство работает следующим ооразом.

Цилиндрическая заготовка 9 пз лревесины поме1дастся между нижним и верхним

Прп 3HHженпп верхнего внпз бссконсчная лента 5 входит в контакт с заготовкой 9. Нижняя 4 и верхняя 8 пары прессующпх катков обеспечивают плотное прилсгапие бесконечных лент 1к снмметрпчно расположенным участкам поверхности цплпнлрической заготовки.

Â10500

Формула изобретения

-1—

Составитель T. Моисеенко

Тек ред И, Пенчко

Корректор С. Файн! едактор Н. Тимонина

Заказ 2281 211 Изд. М 225 Тираж 530 Г! одп и сн ое

1lHO «Поиск» Государственного комитета СССР по делам изобретений и открытий

113035, Москва, K-35, Раушская наб., д. 4/5

Тип. Харьк. фил. пред. сПатент»

Движение бесконечны.; лсчт 1 и 5 в протпвоположнык направления.: с одинаковой скоростью заставляет заготовку 9 вращаться вокруг собственной оси. При дальнейшем движе11пи вер. него o,IOI(B вниз под действием вертикального усил11я прессования бесконечные ле,нты 1 и 5 с Ia,par»I прсссующпх катков 4 и 8, равномерно распределяя усилие прессова ния на площади контакта с заготовкой 9 и одновременно вращая заготовку, производят равномерное уплотнение заготовки в радиальном направлении.

Устройство для уплотнения цилиндрическик заготовок из древесины, .включаю1псе дзе пары прессующик катков, о т л пи а 10 1ц е I. с я тем, что, с пель|о повышения равномсрностll уплотнения в радиальном нап1эа 1.!e!I!a», каждая па ра катков снаоже5 I:;I олоком, содержащим бесконечную ленту, о.;ватыва1ощую приводной и натяжной оараоа11ы. катки размpще11ы между Ветвями ленты, при этом, по меньшей мере, оди11 блок установле с возможностью верти10 .кального перемещения, а гв каждой паре катков, по крайней мере, один из ник уста:1овлсп " возможностью горизонтального перемещения.

15 Источник,информации, прлнятый во внимание при экспертлзе:

1. Авторское свидетельство СССР

Лга 421506, кл. В 27 Ч 1. 02, 12.07.72.
