"устройство для регулированияуровней воды ha гидросооружении

"устройство для регулированияуровней воды ha гидросооружении

Иллюстрации

Показать все

Реферат



1i 11 Sl0880

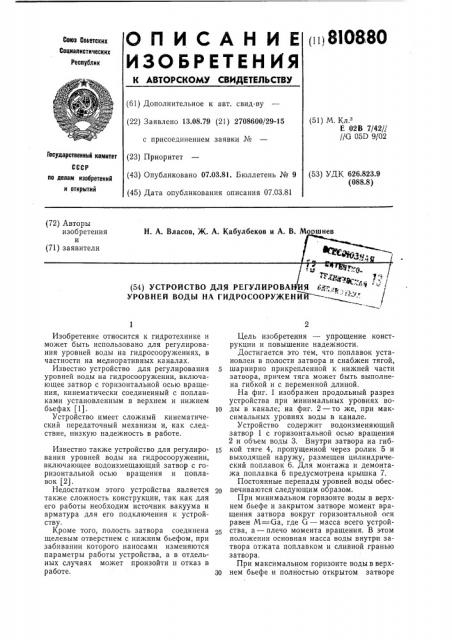

ОПИСАНИЕ

ИЗОБРЕТЕН ИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Союз Советских

Социалистических

Республик (б1) Дополнительное к авт. свид-ву (22) Заявлено 13.08.79 (21) 2708600/29-15 с присоединением заявки М (23) Приоритет (43) Опубликовано 07.03.81. Бюллетень № 9 (45) Дата опубликования описания 07.03.81 (51) М. К .

E 02В 7/42//

//G 05D 9/02

Государственный комитет (53) УДК 626.823.9 (088.8) по делам изобретений н открытнй (72) Авторы () А Я Я

УРОЕНЕН ИОНЫ НА ГИЛРОСООРУЖЕНЙИ " /

Изобретение относится к гидротехнике и может быть использовано для регулирования- уровней воды на гидросооружениях, в частности на мелиоративных каналах.

Известно устройство для регулирования 5 уровней воды на гидросооружении, включающее затвор с горизонтальной осью вращения, кинематически соединенный с поплавками установленным в верхнем и нижнем бьефах (1). 10

Устройство имеет сложный кинематический передаточный механизм и, как следствие, низкую надежность в работе.

Известно также устройство для регулиро- 15 вания уровней воды на гидросооружении, включающее водоизмещающий затвор с горизонтальной осью вращения и поплавок (2).

Недостатком этого устройства является также сложность конструкции, так как для его работы необходим источник вакуума и арматура для его подключения к устройству.

Кроме того, полость затвора соединена щелевым отверстием с нижним бьефом, при забивании которого наносами изменяются параметры работы устройства, а в отдельных случаях может произойти и отказ в работе. 30

Цель изобретения — упрощение конструкции и повышение надежности.

Достигается это тем, что поплавок установлен в полости затвора и снабжен тягой, шарнирно прикрепленной к нижней части затвора, причем тяга может быть выполнена гибкой и с переменной длиной.

На фиг. 1 изображен продольный разрез устройства при минимальных уровнях воды в канале; на фиг. 2 — то же, при максимальных уровнях воды в канале.

Устройство содержит водоизменяющий затвор 1 с горизонтальной осью вращения

2 и объем воды 3. Внутри затвора на гибкой тяге 4, пропущенной через ролик 5 и выходящей наружу, размещен цилиндрический поплавок 6. Для монтажа и демонтажа поплавка 6 предусмотрена крышка 7.

Постоянные перепады уровней воды обеспечиваются следующим образом.

При минимальном горизонте воды в верхнем бьефе и закрытом затворе момент вращения затвора вокруг горизонтальной оси равен M=Ga, где G — масса всего устройства, а — плечо момента вращения. В этом положении основная масса воды внутри затвора отжата поплавком и сливной гранью затвора.

При максимальном горизонте воды в верхнем бьефе и полностью открытом затворе

810880

Формула изобретения

Составитель А. Сергеев

Техред А. Камышникова

Корректоры: 3. Тарасова и Т. Трушкина

Редактор Н. Тимонина

Заказ 353/6 Изд. № 177 Тираж 694 Подписное

НПО «Поиск» Государственного комитета СССР по делам изобретений и открытий

113035, Москва, 3(-35, Раушская наб., д. 4/5

Типография, пр. Сапунова, 2 момент вращения затвора сохраняет свое прежнее значение M=Ga за счет того, что основная масса воды внутри затвора вытесняется поплавком к напорной грани затвора.

Таким образом обеспечивается автоматическое поддержание постоянного перепада уровней воды в бьефах. Закрытое выполнение устройства делает его помехоустойчивым и надежным в эксплуатации.

1. Устройство для регулирования уровней воды на гидросооружении, включающее водоизмещающий затвор с горизонтальной осью вращения и поплавок, о т л и ч а ю щ ее с я тем, что, с целью упрощения конструкции и повышения надежности, поплавок установлен в полости затвора и снабжен тягой, шарнирно прикрепленной к нижней ча5 сти затвора.

2. Устройство по п. 1, отл и ч а ю щ ее с я тем, что тяга выполнена гибкой.

3. Устройство по пп. 1 и 2, о тл и ч а ющ е е с я тем, что тяга выполнена с пере10 менной длиной.

Источники информации, принятые во внимание при экспертизе

1. Авторское свидетельство СССР № 125054, кл. G 05D 7/01, 1958.

15 2. Авторское свидетельство СССР № 365418, кл. E 02В 13/02, 1970 (прототип),
