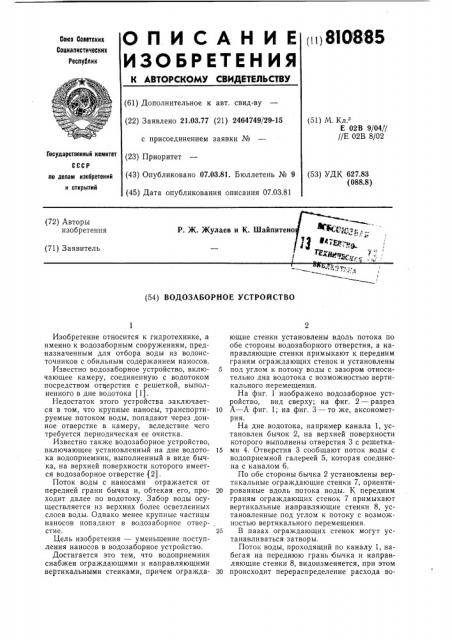

О П И С А Н И Е 008Ю885
ИЗОБРЕТЕНИЯ
Союз Советских
Социалистических
Республик
К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ (61) Дополнительное к авт. свид-ву (22) Заявлено 21.03.77 (21) 2464749/29-15 с присоединением заявки № (51),ц Кл з
Е 02В 9/04//
//Е 02В 8/02 по делам изобретеиий (43) ОпУбликовано 07.03.81. Бюллетень № 9 (53) УДК 62?.83 (088.8) и открытий (45) Дата опубликования описания 07.03.81 (72) Авторы изобретения
P. Ж Жулаев и К. Шайпитен
i P
Ф (71) Заявитель (54) ВОДОЗАБОРНОЕ УСТРОИСТВО
ГосУдарстеенный комитет (23) Приоритет
Изобретение относится к гидротехнике, а именно к водозаборным сооружениям, предназначенным для отбора воды из водоисточников с обильным содержанием наносов.
Известно водозаборное устройство, вклю- 5 чающее камеру, соединенную с водотоком посредством отцерстия с решеткой, выполненного в дне водотока (1).
Недостаток этого устройства заключается в том, что крупные наносы, транспорти- 10 руемые потоком воды, попадают через донное отверстие в камеру, вследствие чего требуется периодическая ее очистка.
Известно также водозаборное устройство, включающее установленный на дне водото- 15 ка водоприемник, выполненный в виде бычка, на верхней поверхности которого имеется водозаборное отверстие (2).
Поток воды с наносами отражается от передней грани бычка и, обтекая его, про- 20 ходит далее по водотоку. Забор воды осуществляется из верхних более осветленных слоев воды. Однако менее крупные частицы наносов попадают в водозаборное отверстие. 25
Цель изобретения — уменьшение поступления наносов в водозаборное устройство.
Достигается это тем, что водоприемник снабжен ограждающими и направляющими вертикальными стенками, причем огражда- 30 ющие стенки установлены вдоль потока по обе стороны водозаборного отверстия, а направляющие стенки примыкают к передним граням ограждающих стенок и установлены под углом к потоку воды с зазором относительно дна водотока с возможностью вертикального перемещения.
На фиг. 1 изображено водозаборное устройство, вид сверху; на фиг. 2 — разрез
А — А фиг. 1; на фиг. 3 — то же, аксонометрия.
На дне водотока, например канала 1, установлен бычок 2, на верхней поверхности которого выполнены отверстия 3 с решетками 4. Отверстия 3 сообщают поток воды с водоприемной галереей 5, которая соединена с каналом 6.
По обе стороны бычка 2 установлены вертикальные ограждающие стенки 7, ориентированные вдоль потока воды. К передним граням ограждающих стенок 7 примыкают вертикальные направляющие стенки 8, установленные под углом к потоку с возможностью вертикального перемещения.
В пазах ограждающих стенок могут устанавливаться затворы.
Поток воды, проходящий по каналу 1, набегая на переднюю грань бычка и направляющие стенки 8, видоизменяется, при этом происходит перераспределение расхода во810885
Риг 2
Составитель А. Сергеев
Редактор Н. Тимонина
Техред А. Камышникова
Корректоры: 3. Тарасова и T. Трушкина ды как по ширине русла канала 1, так и в вертикальном направлении.
В результате этого в зоне влияния водозабора возникают нисходящие течения, вследствие внезапного изменения скоростей 5 происходит гидравлическое экранирование, способствующее выпадению взвешенных наносов и поступлению их в проем между— дном канала 1 и направляющими стенками 8. 10
Осветленная вода поступает через отверстия 3 с решетками 4 в водоприемную галерею 5 и далее в канал 6.
Такое выполнение водозаборного устройства позволяет значительно сократить по- 15 ступление в него наносов.
Формула изобретения
1. Водозаборное устройство, включающее 20 установленный на дне водотока водоприемник, выполненный.,в виде бычка, на верхней поверхности которого имеется водозаборное отверстие, отлич ающееся тем, что, с целью уменьшения поступления в него наносов, водоприемник снабжен ограждающими и направляющими вертикальными стенками, причем ограждающие стенки установлены вдоль потока по обе стороны водозаборного отверстия, а направляющие стенки примыкают к передним граням ограждающих стенок и установлены под углом к потоку воды с зазором относительно дна водотока.
2. Водозаборное устройство по п. 1, о тл и ч а ю щ е е с я тем, что направляющие стенки установлены с возможностью вертикального перемещения.
Источники информации, принятые во внимание при экспертизе
1. Авторское свидетельство СССР № 105068, кл. Е 02В 13/00, 1953.
2. Авторское свидетельство СССР № 96070, кл. Е 02В 9/04, 1951.
