и1,8!0896

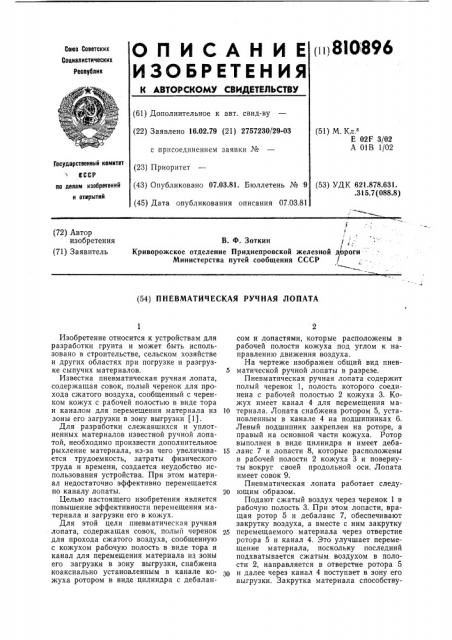

ОПИСАН И Е
ИЗОБРЕТЕНИЯ
К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ
Союз Советских
Сониалистических
Республик (61) Дополнительное к авт. свид-ву (22) Заявлено 16.02.79 (21) 2757230/29-03 (51) М. Кл.
Е 02F 3/02
А 01В 1/02 с присоединением заявки ¹
Государственный комитет
ВССР по делам изобретений и открытий (23) Приоритет (43) Опубликовано 07.03.81. Бюллетень № 9 (45) Дата опубликования описания 07.03.81 (53) УДК 621.878.631.
315 7(088 8) 1
В. Ф. Зоткин
/
Криворожское отделение Приднепровской железной дороги
Министерства путей сообщения СССР / (72) Автор изобретения (71) Заявитель (54) ПНЕВМАТИЧЕСКАЯ РУЧНАЯ ЛОПАТА
Изобретение относится к устройствам для разработки грунта и может быть использовано в строительстве, сельском хозяйстве и других областях при погрузке и разгрузке сыпучих м атер и алов. 5
Известна пневматическая ручная лопата, содержащая совок, полый черенок для прохода сжатого воздуха, сообщенный с черенком кожух с рабочей полостью в виде тора и каналом для перемещения материала из 10 зоны его загрузки в зону выгрузки (1).
Для разработки слежавшихся и уплотненных материалов известной ручной лопатой, необходимо произвести дополнительное рыхление материала, из-за чего увеличива- 15 ется трудоемкость, затраты физического труда и времени, создается неудобство использования устройства. При этом материал недостаточно эффективно перемещается по каналу лопаты, 20
Целью настоящего изобретения является повышение эффективности перемещения материала и загрузки его в кожух.
Для этой цели пневматическая ручная лопата, содержащая совок, полый черенок для прохода сжатого воздуха, сообщенную с кожухом рабочую полость в виде тора и канал для перемещения материала из зоны
его загрузки в зону выгрузки, снабжена коаксиально установленным в канале кожуха ротором в виде цилиндра с дебалансом и лопастями, которые расположены в рабочей полости кожуха под углом к направлению движения воздуха.
На чертеже изображен общий вид пневматической ручной лопаты в разрезе.
Пневматическая ручная лопата содержит полый черенок 1, полость которого соединена с рабочей полостью 2 кожуха 3. Кожух имеет канал 4 для перемещения материала. Лопата снабжена ротором 5, установленным в канале 4 на подшипниках 6.
Левый подшипник закреплен на роторе, а правый на основной части кожуха. Ротор выполнен в виде цилиндра и имеет дебаланс 7 и лопасти 8, которые расположены в рабочей полости 2 кожуха 3 и повернуты вокруг своей продольной оси. Лопата имеет совок 9.
Пневматическая лопата работает следующим образом.
Подают сжатый воздух через черенок 1 в рабочую полость 3. При этом лопасти, вращая ротор 5 и дебаланс 7, обеспечивают закрутку воздуха, а вместе с ним закрутку перемещаемого материала через отверстие ротора 5 и канал 4. Это улучшает перемещение материала, поскольку последний подхватывается сжатым воздухом в полости 2, направляется в отверстие ротора 5 и далее через канал 4 поступает в зону его выгрузки. Закрутка материала способству810896
Составитель Н. Туленинов
Техред А. Камышникова Корректор T. Трушкина
Редактор Т. Авдейчик
Заказ 216/5 Изд. № 178 Тираж 694 Подписное
НПО «Поиск» Государственного комитета СССР по делам изобретений и открытий
113035, Москва, Ж-35, Раушская наб., д. 4/5
Типография, пр. Сапунова, 2 ет его более быстрому прохождению в зону выгрузки и уменьшает его заклинивание в отверстии ротора и в канале.
Дебаланс при этом создает колебания лопаты, передаваемые на ее совок, что позволяет разрыхлить слежавшийся и уплотненный материал, и обеспечивает самопогружение в него совка без дополнительных физических усилий рабочего.
В результате этого снижается трудоем- 10 кость при разработке перемещения слежавшегося и уплотненного материала, повышается производительность труда и эффективность устройства в целом.
Формула изобретения
Пневматическая ручная лопата, содержащая совок, полый черенок для прохода сжатого воздуха, сообщенный кожухом, имеющим рабочую полость в виде тора и канала для перемещения материала из зоны его загрузки в зону выгрузки, о т л и ч аю щ а я с я тем, что, с целью повышения эффективности перемещения материала и загрузки его в кожух, она снабжена коаксиально установленным в канале кожуха ротором в виде цилиндра с дебалансом и лопастями, которые расположены в рабочей полости кожуха под углом к направлению движения воздуха.
Источники информации, принятые во внимание при экспертизе
1. Авторское свидетельство СССР № 628239, кл. Е 02F 3f02, 1977,
