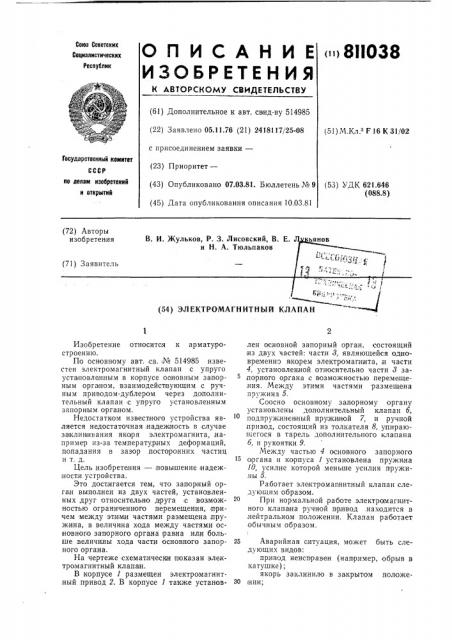

Союз Советских

Социалистических

О П И С А Н И Е <»)8II038

ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Республик (б1) Дополнительное к авт. свид-ву 514985 (22) Заявлено 05.11.76 (21) 2418117/25-08 с присоединением заявки— (23) Приоритет— (51) М Кч 3 F 16 К 31/02

Государственный комитет ио делам изобретений и открытий (43) Опубликовано 07.03.81. Бюллетень №9 (53) УДК 621.646 (088.8) (45) Дата опубликования описания 10.03.81 (72) Авторы (54) ЭЛЕКТРОМАГНИТНЫЙ КЛАПАН

Изобретение относится к арматуростроению.

По основному авт. св. i¹ 514985 известен электромагнитный клапан с упруго установленным в корпусе ооновным запорным органом, взаимодействующим с ручным приводом-дублером через дополнительный клапан с упруго установленным запорным о рганом.

Недостатком известного устройства является недостаточная надежность в случае за клин ивания якоря электромагнита, например из-за температурных деформаций, попадания в зазор посторонних частиц и т. д.

Цель изобретения — повышение надежности устройства.

Это достигается тем, что запойный орган выполнен из двух частей, установленных друг относительно друга с вовможностью ограниченного перемещения, причем между этими частями размещена лружина, а величина хода между частями основного запорного органа равна или больтпе .величины хода части основного запорного органа.

На чертеже схематически показан электромагнитный клапан.

В корпусе 1 размещен электромагнитный привод 2. В корпусе 1 также установлен основной запорный орган, состоящий из двух частей: части 8, являющейся одновременно якорем электромагнита, и части

4, установленной относительно части 8 залорного органа с возможностью перемеще,ния. Между этими частями размещена пружина 5.

Соосно основному залорному органу установлены дополнительный клапан б, подпружиненный пружиной 7, и,ручной лривод, состоящий из толкателя 8, улираюи егося в тарель дополнительного клапана б, и рукоятки 9.

Между частью 4 основного запорного 5 органа и корпуса 1 установлена пружина

10, усилие которой меньше усилия пружи.ны 5.

Работает электромагнитный клапан следующим образом.

При нормальной работе электромагнитного клана на ручной привод, находится в ,нейтральном положении. Клапан работает обычным образом.

25 Аварийная ситуация, может быть следующих видов: привод неисправен (например, обрыв в катушке); якорь заклинило в закрытом положеЗо,нпи;

811038 якорь заклинило в открытом положении или промежуточном.

В первом случае,для опкрытия клапана начинают вращать рукоятку 9, при этом поднимают толкатель 8, а через .него и дополнительный клапан б, одновременно сж имают пружины 7, 10 и 5 и поднимают часть

4 QGíîâíîãî заполярного органа над седлом, Электромагнитный клапан открыт.

Для закрытия клапана рукоятку 9 вра- 10 щают:в обратном направлении, толкатель

8 и вместе с ним дополнительный клапан б и часть 4 основного запорного органа под действием пружин опускаются .вниз и перекрывают седла.

l5

Во втором случае, когда якорь заклинило в закрытом положении (а основной запорный орган закрыт), для открытия клапана вращают рукоятку 9, подни мают толкатель 8, дополнительный клапан б и от- 20 крывают часть 4 основного запорного органа, сжимая пружины 7, 10,и 5,на .величину лрорези в части 8 основного запорного органа. Величина этой л рорези выбирается достаточной для открытия .необходимого 25 проходного сечения.

При вращении рукоятки 9 в обратную сторону клапан закрывается.

В третьем случае, когда якорь заклинило в открытом или промежуточном положении и часть 4 основного запор ного органа не может опуститься на седло, .начинают вращать рукоятку 9, опуская толкатель 8 и контактирующий с,ним дополнительный клапан б, который под действием пружины 7 садится на седло, закрывая клапан.

Таким образом, при помощи вращения одной рукоятии достигается полное, ручное дублирование открытого и закрытого положения электромагнитного клапана.

Пружина б выполнена более сильной, чем пружина 10, что позволяет работать основному запорному органу как единое целое, кроме авар.ий ных случаев, когда требуется перемещение части основного запорного органа относительно якоря.

Фор мул а:из об ретени я

Электромагнитный клапан по авт. св.

Х 514985, о тли ч а юшийся тем, что, с целью повышения надежности, запорный орган выполнен .из двух частей, установленных друг относительно друга с,возможностью ограниченного перемещения, причем между этими частями размещена пружина, а величина хода между частями основного запорного органа,не меньше величины хода части основного запорного органа, расположенной со стороны дополнительного клапана.
