Реферат

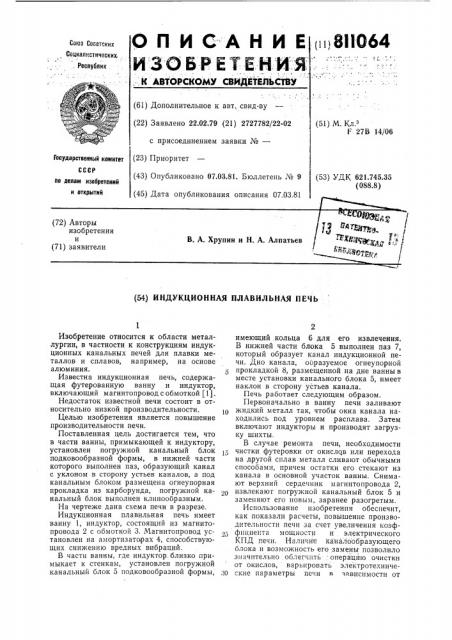

ОПИСАНИЕ

ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ 1 11 8ИО64

Союз Советских

Социалистических

1. Республик . (61) дополнительное к авт, свил-ву (22) Заявлено 22.02.79 (21) 2727782/22-02 (51) М. К .

F 27В 14/06 с присоединением заявки №вЂ” (23) Приоритет (43) Опубликовано 07.03.81. Бюллетень № 9 (45) Дата опубликования описания 07.03.81

Государственный комитет (53) УДК 621.745.35 (088.8) по делам изобретений и открытий Ж,р;;:, 1

11 ГГ®7 (71) заявители (54) ИНДУКЦИОННАЯ ПЛАВИЛЬНАЯ ПЕЧЬ

Изобретение относится к области металлургии, в частности к конструкциям индукционных канальных печей для плавки металлов и сплавов, например, на основе алюминия. 5

Известна индукционная печь, содержащая футерованную ванну и индуктор, включающий магнитопровод с обмоткой (11.

Недостаток известной печи состоит в относительно низкой производительности.

Целью изобретения является повышение производительности печи.

Поставленная цель достигается тем, что в части ванны, примыкающей к индуктору, установлен погружной канальный блок подковообразной формы, в нижней части которого выполнен паз, образующий канал с уклоном в сторону устьев каналов, а под канальным блоком размещена огнеупорная прокладка из карборунда, погружной канальный блок выполнен клинообразным.

На чертеже дана схема печи в разрезе.

Индукционная плавильная печь имеет ванну 1, индуктор, состоящий из магнитопровода 2 с обмоткой 3. Магнитопровод установлен на амортизаторах 4, способствующих снижению вредных вибраций.

В части ванны, где индуктор. близко примыкает к стенкам, установлен погружной канальный блок 5 подковообразной формы, „-p имеющий кольца б для его извлечения

В нижней части блока 5 выполнен паз 7, который образует канал индукционной печи. Дно канала, ооразуемое огнеупорной прокладкой 8, размещенной на дне ванны в месте установки канального блока 5, имеет наклон в сторону устьев канала.

Печь работает следующим образом.

Первоначально в ванну печи заливают жидкий металл так, чтобы окна канала находились под уровнем расплава. Затем включают индукторы и производят загрузку шихты.

В случае ремонта печи, необходимости чистки футеровки от окислс1в или перехода на другой сплав металл сливают обычными способами, причем остатки его стекают из канала в основной участок ванны. Снимают верхний сердечник магнитопровода 2, извлекают погружной канальный блок 5 и заменяют его новым, заранее разогретым.

Использование изобретения обеспечит, как показали расчеты, повышение производительности печи за счет увеличения коэффициента мощности и электрического

КПД печи. Наличи каналообразующего блока и возможность его замены позволило значительно облегчпть операцию очистки от окислов, варьировать электротехнические параметры печи R зависимости от

&11064

Составитель Г. Кричевский

Редактор E. Братчикова Техред И. Заболотиова Корректоры: В. Hai4 и А. Галахова

Заказ 1024/18 Изд. № 189 Тираж 661 Подписное

НПО «Поиск» Государственного комитета СССР по делам изобретений и открытий

113035, Москва, 7К-35, Раушская иаб., д. 4/5

Типография, пр. Сапунова, 2 сплава и ускорить переходные плавки со сплава на сплав за счет умемыйениа площади контакта футеровки печи с предыдущим сплавом.

Формула изобретения

1. Индукционная плавильная печь, содержащая футерованную ванну и индуктор, включающий магнитопровод с обмоткой, отличающаяся тем, что, с целью повышения производительности печи, в части ванны, примыкающей к индуктору, установлен погружной канальный блок подковообразной формы; в нижней части которого выполнен rias, образующий канал с уклоном в сторону устьев, а под канальным блок м разжещена огнеупорная прокладка из карборунда.

2. Печь по п. 1, отлич ающаяся тем, что погружной канальный блок выполнен клинообразным.

Источники информации, 10 принятые во внимание при экспертизе

1. Фарбман С. А. и Колобнев И. Ф. Индукционные печи для плавки металлов и сплавов, N., «Металлургия», 1968, с. 20.
