Реферат



п118И 068

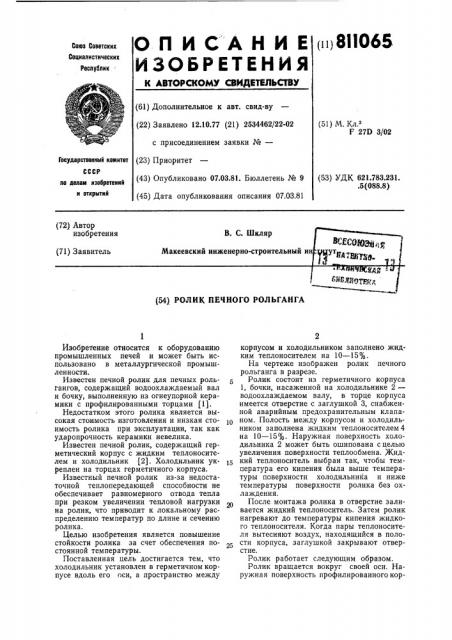

ОПИСАНИЕ

ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Союз Советскнх

Сацналнстнческих

Республик (61) Дополнительное к авт. свид-ву (22) Заявлено 12.10.77 (21) 2534462/22-02 с присоединением заявки №вЂ” (23) Приоритет (43) Опубликовано 07.03.81. Бюллетень № 9 (45) Дата опубликования описания 07.03.81 (51) М.К .

F 27D 3/02

Государственный комитет (53) УДК 621.783.231. .5(088.8) по делам изобретений н открытнй (54) РОЛИК ПЕЧНОГО РОЛЬГАНГА

Изобретение относится к оборудованию промышленных печей и может быть использовано в металлургической промышленности.

Известен печной ролик для печных рольгангов, содержащий водоохлаждаемый вал и бочку, выполненную из огнеупорной керамики с профилированными торцами (1).

Недостатком этого ролика является высокая стоимость изготовления и низкая сто- 10 имость ролика при эксплуатации, так как ударопрочность керамики невелика.

Известен печной ролик, содержащий герметический корпус с жидким теплоносителем и холодильник (2). Холодильник укреплен на торцах герметичного корпуса.

Известный печной ролик из-за недостаточной теплопередающей способности не обеспечивает равномерного отвода тепла при резком увеличении тепловой нагрузки на ролик, что приводит к локальному распределению температур по длине и сечению ролика.

Целью изобретения является повышение стойкости ролика за счет обеспечения по23 стоянной температуры.

Поставленная цель достигается тем, что холодильник установлен в герметичном корпусе вдоль его оси, а пространство между корпусом и холодильником заполнено жидким теплоносителем на 10 — 15%.

На чертеже изображен ролик печного рольганга в разрезе.

Ролик состоит из герметичного корпуса

1, бочки, насаженной на холодильнике 2— водоохлаждаемом валу, в торце корпуса имеется отверстие с заглушкой 3, снабженной аварийным предохранительным клапаном. Полость между корпусом и холодильником заполнена жидким теплоносителем 4 на 10 — 15%. Наружная поверхность холодильника 2 может быть ошипована с целью увеличения поверхности теплообмена. Жидкий теплоноситель выбран так, чтобы температура его кипения была выше температуры поверхности холодильника и ниже температуры поверхности ролика без охлаждения.

После монтажа ролика в отверстие заливается жидкий теплоноситель. Затем ролик нагревают до температуры кипения жидкого теплоносителя. Когда пары теплоносителя вытесняют воздух, находящийся в полости корпуса, заглушкой закрывают отверстие.

Ролик работает следующим образом.

Ролик вращается вокруг своей оси. Наружная поверхность профилированного кор811065

Составитель Н. Кузовкина

Техред И. Заболотнова

Корректоры: В. Нам и А. Галахова

Редактор Е. Братчикова

Заказ 1024/17 Изд. № 189 Тираж 661 Подписное

НПО «Поиск» Государственного комитета СССР по делам изобретений и открытий

113035, Москва, Ж-35, Раушская наб., д. 4/5

Типография, пр. Сапунова, 2 ф»

3 пуей 1 нагревается излучением печи и металлом, транспортируемым по рольгангу.

Тепло передается теплопроводностью внутренней поверхности корпуса 1, где оно затрачивается на испарение жидкого теплоносителя, конденсируется на поверхности холодильника и, поскольку холодильник вращается центробежными силами, отбрасывается на внутреннюю поверхность профилированного корпуса 1, промежуточный теплоноситель испаряется и цикл замыкается.

Если давление паров в полости корпуса 1 превысит заданное, то срабатывает аварийный клапан и выпускает пар. Это может произойти при отклонении водяного охлаждения холодильника.

При таком охлаждении температура внутренней поверхности корпуса. всюду одинакова и равна температуре кипения теплоносителя: Температура наружной поверхности отдельных элементов ролика может в некоторых пределах меняться за счет разной толщины стенки корпуса.

Выбрав температуру кипения теплоносителя достаточной высокой (300 — 500 С), можно получить необходимую температуру поверхности и сократить потери тепла транспортируемого металла при сохранении достаточной механической стойкости ролика.

Конструкция ролика позволяет существенно повысить стойкость, так как одна из основных причин выхода из строя роликов —.прогар корпуса и обгорание реборт будет полностью устранены.

Формула изобретения

Ролик печного рольганга, содержащий герметичный корпус с жидким теплоносителем и холодильник, отличающийся тем, что, с целью повышения стойкости за счет обеспечения постоянной температуры, холодильник установлен в герметичном корпусе вдоль его оси, а пространство между корпусом и холодильником заполнено жидким теплоносителем на 10 — 15%.

Источники информации, принятые во внимание при экспертизе

1. Авторское свидетельство СССР № 191610, кл. С 21D 9/00, 1965.

2. Авторское свидетельство СССР по заявке № 2464892/02, кл. F 27D 3/02, 1977.
