Реферат

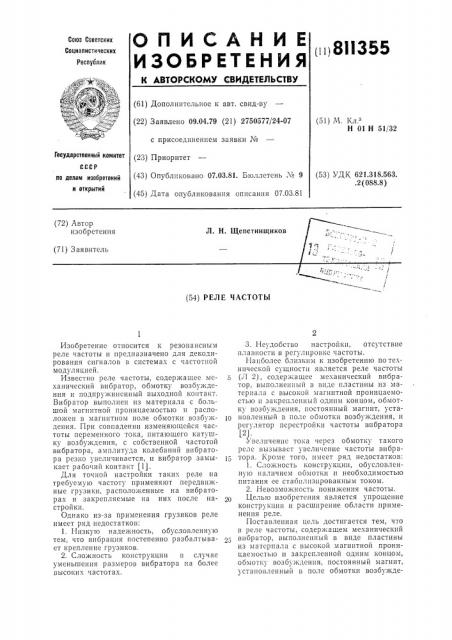

ОПИСАНИЕ

ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Союз Советских

1I I) 8 I I 355

Социалистических

Республик (61) Дополнительное к авт. свид-ву (22) Заявлено 09.04.79 (21) 2750577/24-07 с присоединением заявки М (23) Приоритет (43) Опубликовано 07.03.81. Бюллетень ¹ 9 (45) Дата опубликования описания 07.03.81 (-1),ч К, з

Н 01 Н 51/32

Государствеииый комитет (53) УДК 621.318.563. .2 (088.8) по делам изобретеиий и открытий (72) Автор (54) РЕЛЕ ЧАСТОТЫ

Изобретение относится к резонансным реле частоты и предназначено для декодирования сигналов в системах с частотной модуляцией.

Известно реле частоты, содержащее механический вибратор, обмотку возбуждения и подпруткинснный выходной контакт.

Вибратор выполнен из материала с большой магнитной проницаемостью и расположен в магнитном поле обмотки возбуждения. При совпадении изменяющейся частоты переменного тока, питающего катушку возбуждения, с собственной частотой вибратора, амплитуда колебаний вибратора резко увеличивается, и вибратор замыкает рабочий контакт (lj.

Для точной настройки таких реле на требуемую частоту применяют передвижные грузики, расположенные на вибраторах и закрепляемые на них после настройки.

Однако из-за применения грузиков реле имеет ряд недостатков:

1. Низкую надежность, обусловленную тем, что вибрация постепенно разбалтывает крепление грузиков.

2. Сложность конструкции в случае уменьшения размеров вибратора на более высоких частотах.

3. Неудобство настройки, отсутствие плавности в регулировке частоты.

Наиболее близким к изобретеншо по технической сущности является реле частоты (Л 2), содержащее механический вибратор, выполненный в виде пластины из материала с высокой магнитной проницаемоcTbIo II закрепленный QQHIII I концом, обмотку возбуждения, постоянный магнит, уста1р новленный в поле обмотки возбуждения, н регулятор перестройки частоты впбратора

t2J.

Ъ величение тока через обмотIоу такого рслс вызывает увеличение частоты вибратора. Кроме того, имеет ряд недостатков:

1. Сложность конструкции, обусловленную наличием обмотки и необходимостью питания ее стабилизированным током.

2. Невозможность понижения частоты.

Целью изобретения является упрощение конструкции и расширение области применения реле.

Поставленная цель достигается тем, что в реле частоты, содержащем механический вибратор, выполненный в виде пластины из материала с высокой магнитной проницаемостью и закрепленной одним концом, обмотку возбуждения, постоянный магнит, установленный в поле обмотки возбужде811355

i»i, u рсг tsrTop перес гройк» iacToTLi вибратора, который выполнен в виде постоянного магнита, помещенного в держатель и расположенного со стороны свободного конца впбратора так, гго ось намагHè÷èâà- 5 нпя указанного постоянного магнита расположена в плоскости колебаний вибратора, а его полюсы установлены симметрично относительно среднего положения вибратора, причем указанный постоянный маг- 10 нит установлен в держателе с возмо KHOстью перемещения в направлении его оси намагничивания.

В таком реле частоты дополнительный постоянный магнит может быть выполнен 15 в виде регулировочного винта, а держатель имеет резьбовое отверстие для совмещения с ним.

На чертеже изображено реле частоты.

Реле частоты содержит механический 20 вибратор 1 в виде стальной пластины, обмотку 2 возбуждения, постоянный магнит 3 для смещения поля и постоянный магнит 4 для перестройки частоты впбратора 1. Обмотка 2 Ii магнит 3 расположены вместе так, что их магнитные потоки складываются и проходят через вибратор 1. Магнит 4 расположен со стороны свободного конца вибратора и вблизи него, причем полюсные концы магнита 4 находятся в плоскости 30 колебания впбратора 1 с разных сторон и симметрично относительно его оси. Возможно перемещение магнита 4 вдоль своей оси, проходящей через полосы, в держателе 5.

)Э

Когда частота переменного тока, питающего обмотку 2, совпадает с собственной частотой вибратора, амплитуда колебаний его резко увеличивается, и вибратор замыкает рабочий контакт (на чертеже нс пока- 40 зан). Магнит 3 при этом устраняет возбуждение с удвоенной частотой.

В положении магнита 4, когда его полюсы расположены симметрично относительно среднего положения свободного конца 4 вибратора 1, сила притяжения магнита 4 в процессе движения вибратора противодействует силе упругости вибратора, и частота колебаний уменьшается по сравнению с частотой без магнита 4.

В положении магнита 4, когда один из

его полюсов расположен на линии среднего положения вибратора, сила его притяжения содействует силе упругости вибратора, и частота колебаний увеличится по сравнению с частотой без магнита 4.

Перемещением магнита 4 вдоль оси, проходящей через полюсы, можно плавно увеличивать и уменьшать частоту настройки реле.

С целью увеличения упрощения регулировки реле магнит 1 может быть выполнен в форме винта, установленного в резьбовом отверстии держателя нз немагнитного материала. Регулировку производят при помощи отвертки из немагнитного материала путем вращения магнитного винта в ту или другую сторону.

Формула изобретения

Реле частоты, содержащее механический вибратор, выполненный в виде пластины из материала с высокой магнитной проницаемостью и закрепленный одним концом, обмотку возбуждения, постоянный магнит, установленный в поле обмотки возбуждения, о т л и ч а ю щ е е с я тем, что, с целью упрощения конструкции и расширения области применения реле, регулятор перестройки частоты вибратора выполнен в виде постоянного магнита, помещенного в держатель и расположенного со стороны свободного конца вибратора так, что ось намагничивания указанного постоянного магнита расположена в плоскости колебаний вибратора, а его полюсы установлены симметрично относительно среднего положения вибратора, причем дополнительный постоянный магнит установлен в держателе с возможностью перемещения в направлении его ос намагничивания.

2. Реле частоты по п. 1, о тл и ч а ю ще ес я тем, что с цельк) упрощения регулировки реле, дополнительный постоянный магнит выполнен в виде регулировочного винта, а дсржатель имеет резьбовое отверстие для совмещения с ним.

Источники информации принятые во внимание при экспертизе

1. Лвторское свидетельство СССР

_#_o 447778, кл. Н 01 Н 51/326, 1969.

2. Лвторское свидетельство СССР

Жю 131837, кл, Н 01 Н 51/32, 1949.
