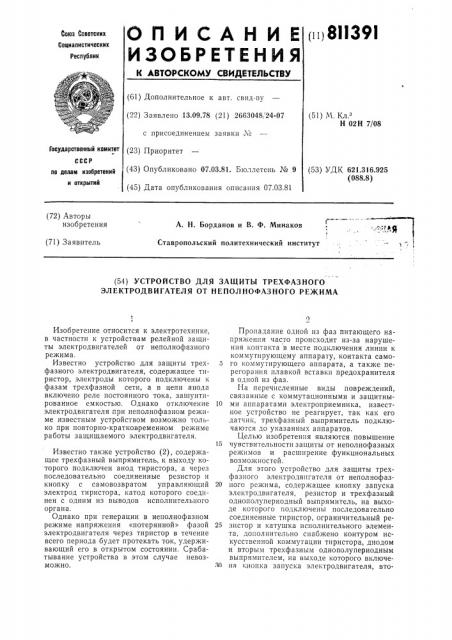

О П И С А Н И Е (п18И39!

ИЗОВРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Союз ьоветскнх

Социалистических

Республнк (61) Дополнительное к авт. свид-ву (22) Заявлено 13.09.78 (21) 2663048/24-07 (51) М. Кл.

Н 02Н 7/08 с присоединением заявки №

Государственный комитет

СССР (23) Приоритет (43) Опубликовано 07.03.81. Бюллетень № 9 (45) Дата опубликования описания 07.03.81 (53) УДК 621.316.925 (088.8) ло делам изобретений н открытий (72) Авторы изобретения

А. Н. Борданов и В. Ф. Минаков

Ставропольский политехнический институт (71) Заявитель (54) УСТРОЙСТВО ДЛЯ ЗАЩИТЫ ТРЕХФАЗНОГО

ЭЛЕКТРОДВИГАТЕЛЯ ОТ НЕПОЛНОФАЗНОГО РЕЖИМА

Изобретение относится к электротехнике, в частности к устройствам релейной защиты электродвигателей от неполнофазного режима.

Известно устройство для защиты трех- 5 фазного электродвигателя, содержащее тиристор, электроды которого подключены к фазам трехфазной сети, а в цепи анода включено реле постоянного тока, зашунтированное емкостью. Однако отключение 10 электродвигателя при неполнофазном режиме известным устройством возможно только при повторно-кратковременном режиме работы защищаемого электродвигателя.!

Известно также устройство (2), содержащее трехфазный выпрямитель, к выходу которого подключен анод тиристора, а через последовательно соединенные резистор и кнопку с самовозвратом управляющий 20 электрод тиристора, катод которого соединен с одним из выводов исполнительного органа.

Однако при генерации в неполнофазном режиме напряжения «потерянной» фазой 25 электродвигателя через тиристор в течение всего периода будет протекать ток, удерживающий его в открытом состоянии. Срабатывание устройства в этом случае невозможно. 30

Пропадание одной из фаз питающего напряжения часто происходит из-за нарушения контакта в месте подключения линии к коммутирующему аппарату, контакта самого коммутирующего аппарата, а также перегорания плавкой вставки предохранителя в одной из фаз.

На перечисленные виды повреждений, связанные с коммутационными и защитными аппаратами электроприемника, известное устройство не реагирует, так как его датчик, трехфазный выпрямитель подключаются до указанных аппаратов.

Целью изобретения являются повышение чувствительности защиты от неполнофазных режимов и расширение функциональных возможностей.

Для этого устройство для защиты трехфазного электродвигателя от неполнофазного режима, содержащее кнопку запуска электродвигателя, резистор и трехфазный однополупериодный выпрямитель, на выходе которого подключены последовательно соединенные тиристор, ограничительный резистор и катушка исполнительного элемента, дополнительно снабжено контуром искусственной коммутации тиристора, диодом и вторым трехфазным однополупериодным выпрямителем, на выходе которого включена кнопка запуска электродвигателя, вто811391 рым концом соединенная с анодом диода и рсзпсто170м, д17угис концы которых Ilo:(ключспы соответственно и аноду и управляющему электроду тирпстора, нрпчсм первый из упомянутых трехфазных о,(llolloлупсриод ы выпрямителей подключен нспосрсдствспно 1 зажи(ч!Ям элок рО;(вигя!тс.7я, « 1 0рой — к трехфазной сисгсме питающего напряжения, а контур искусственной коммутации тиристора, состоящий из последовательно соединенных конденса" îðà и резистора, подключен параллельно упомянутому ограничительному резистору и катушке исполнительного элемента, другой конец которой присоединен к нейтральной точке сети.

На фиг. 1 представлена функциональная схема устройства.

Устройство содержит нормально разомкнутый контакт 1 реле, катушку 2 контактора, трехфазный однополупериодный выпрямитель 3, нормально разомкнуть и контакт

4 кнопки запуска электродвигателя, диод 5, полупроводниковый, резистор б, контакты 7 контактора 2, резистор 8, катушку реле 9, нормально замкнутый контакт 10 кнопки остановки электродвигателя, тиристор 11, трехфазный однополупсриодный выпрямитель 12, резистор 13, конденса" îð 14, электродвигатель 15, клеммы А,В,С трехфазного синусоидального переменного напряжения.

На фиг. 2 показана диаграмма выпрямленного напряжения, подаваемого на анод тиристора 11, соответствует (фиг. 2,а) нормальному режиму работы трехфазного электродвигателя, когда на его зажимы подано трехфазное симметричное напряжение, соответствует (фиг. 2, б) случаю исчезновения одной из фаз (например, фазы А) питающего напряжения.

Устройство работает следующим образом.

При наличии симметричной звезды питающего напряжения форма сигнала па выходе выпрямителя 3 имеет ви,:„показанный на фиг. 2, а. При замыкании кнопки 4 запуска электродвигателя напряжение, снимаемое с выпрямителя 3, подастся через диод 5 на анод и через резистор б (ограничивающий ток управления тпристора до допустимого значения) — на управляющий электрод тиристора 11. Тиристор открывается, осуществляется заряд конденсатора

14 контура искусственной коммутации, а по цепочке: резистор 8, нормально замкнутый контакт 10, обмотка реле 9 протекаст выпрямленный ток. Реле 9 сраоатывает и замыкает своим контактом 1 цепь питания катушки 2 контактора. Контактор, в свою очередь, коммутирует контактами 7 цепь пи- тания электродвигателя 15. Электродвигатель запускается. Одновременно с запуском электродвигателя подается напря?кение на выпрямитель 12. Очевидно, что форма выпрямленного выпрямителем 12 напряжения будет иметь тот ?ке и!д, что и напряжение па выходе «ьшрямптеля 3 (фпг. 2,а). ВыII P sI vI 7 e I I I I 0 e и а и 13 Я ?к с I I I! P. I I o, (Я ет с ?! и а «1! o;I, тпристора 11.

При «ыборе уставки гока срабатывания рс7с 9, большего тока удержания тирпстора, снятие поло?кительного потенциала с уира«ляющсго элек!рода за счет отпускання кнопки 4 запуска электродвигателя нс

10 «ызываст запиранпя тирпстора . обмотка реле 9 обтекaercsi током., (,ио (5 предотвращает подачу положительного напряжения, выпрямленного выпрямителем 12, на управляю(ций электрод

15 тиристора 11.

При исчезновении одной из фаз питаю-! цего напряжения происходит снижение выпрямленного напряжения до нуля в промежутке времени бО эл. град. (фиг. 2, o). Ти20 ристор 11 закрывается, реле 9 отпускает свой контакт 1 и катушка 2 контактора, размыкая свои контакты 7, отключает электродвигатель от сстн. При прохождении интервала времени в 60 эл. град. в случае за25 держки в размыкашп! контактов 7 подаетcs> выпрямленное от фаз В и С напряжение (при исчезновении фазы А) на анод тиристора 11, íî после;(пий остается в закрытом состоянии, так как отсутствует ток в

30 цепи его управля!ощего электрода.

Цепочка искусственной коммутации тиристора, состоящая из последовательно соe;(If1!eIII!s!x резистора 13 и конденсатора 14, предусмотрена в схеме для повышения чув35 ствителш!Ости защиты.

Остановка электродвигателя осуществляется кратковременным p«3pb(«o?1 кнопкой

10 тока в цепи тирпстора 11. При этом тиристор закрывается, реле 9 своим контак40 том 1 обесточивает катушку контактора 2, который конгактами 7 отключает электроДВИГЯTP7«.

Положительный эффект зак.пючается в повышении чувствительности и наде?кности

45 защиты электродвигателей от неполнофазных режимов, а так?ке в универсальности, заключающееся в том, что предлагаемое устройство пригодно для защиты электродвигàieëeé любой мощности.

Формула изобретения

Устройство для защиты трехфазного электродвигателя от неполнофазного режи55 ма, содержащее кнопку запуска электродвигателя, резистор и трехфаз ый однополупериодный выпрямитель, на выходе которого подключены последовательно соединенные тпристор, ограничительный резистор

60 и <а Тушка исполнительного элемента, о тличающееся тем, что, с целью повышения чувствительности и расширения функциональных возмо?кностей, дополнительно снаб?кено контуром искусственной

65 коммутации тиристора, диодом и вторым

811391 трехфазным однополупериодным выпрямителем, на выходе которого включена кнопка запуска электродвигателя, вторым концом соединенная с анодом диода и резистором, вторые концы которых подключены соответственно к аноду и управляющему электроду тиристора, причем первый из упомянутых трехфазных однополупериодных выпрямителей подключен непосредственно к зажимам электродвигателя, второй — к трехфазной системе питающего напряжения, а контур искусственной коммутации тиристора, состоящий из последовательно соединенных конденсатора и резистора, подключен параллельно упомянутому ограничительному резистору и катушке исполнительного элемента, второй конец которой

5 подключен к нейтральной точке сети.

Источники информации, принятые во внимание при экспертизе

10 1. Авторское

¹ 488279, кл. Н

2. Авторское № 639077, кл. Н свидетельство СССР

02Н 7/08, 1973. свидетельство СССР

02Н 7/08, 1977.
