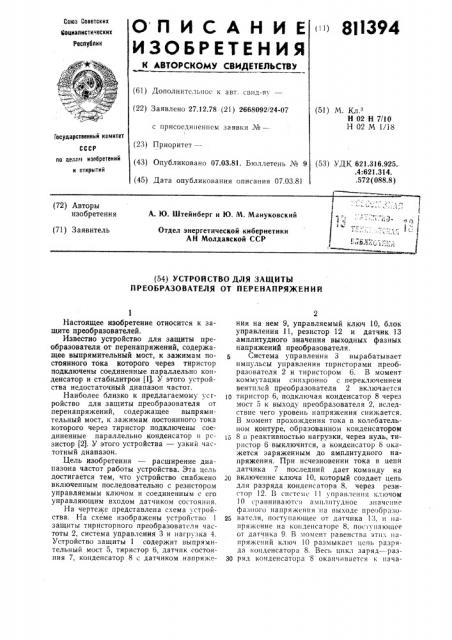

Союз Советских

"> SII394

ОПИСАНИЕ

ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Социалистических

Республик (61) Дополнительное к авт. свпд-в (22) Заявлено 27.12.78 (21) 2668092i24-07 (51) M. Кл.

Н 02 Н 7/10

Н 02 М 1/18 с присоединением заявки №вЂ”

Государственный комитет (23) Приоритет— (43) Опубликовано 07,03.81 g o. .÷eò H № 9 (53) УДК 621.316.925..

4 621 314 . 572 (088. 8) и открытий (45) Дата опубликования описания 07.03.81 (72) Авторы изобретения

А. Ю. Штейнберг и Ю. М. Мануковский

Отдел энергетической кибернетики

АН Молдавской ССР (71) Заявитель (54) УСТРОЙСТВО ДЛЯ ЗАЩИТЫ

ПРЕОБРАЗОВАТЕЛЯ ОТ ПЕРЕНАПРЯЖЕНИЙ

Настоящее изобретение относится к защите преобразователей.

Известно устройство для защиты преобразователя от перенапряжений, содержащее выпрямительный мост, к зажимам постоянного тока которого через тиристор подключены соединенные параллельно конденсатор и стабилитрон fl). У этого устройства недостаточный диапазон частот.

Наиболее близко к предлагаемому усгройство для защиты преобразователя от перенапряжений, содержащее выпрямительный мост, к зажимам постоянного тока которого через тиристор подключены соединенные параллельно конденсатор и рс зистор 121. У этого устройства — узкий частотный диапазон.

Цель изобретения — расширение диапазона частот работы устройства. Эта цель достигается тем, что устройство снабжено включенным последовательно с резистором управляемым ключом и соединенным с его управляющим входом датчиком состояния.

На чертеже представлена схема устройства. На схеме изображены устройство 1 защиты тирнсторного преобразоватсля частоты 2, система управления 3 и нагрузка 4.

Устройство защиты 1 содержит выпрямительный мост 5, тиристор 6, датчик состояния 7, конденсатор 8 с датчиком напряже2 ния на нем 9, управляемый ключ 10, блок управления 11, резистор 12 и датчик 13 амплитудного значения выходных фазных напряжений преобразователя.

Система управления 3 вырабатывает импульсы управления тиристорами преобразователя 2 и тиристором 6. В момент коммутации синхронно с переключением вентилей преобразователя 2 включается

10 тиристор 6, подключая конденсатор 8 через мост 5 к выходу преобразователя 2, вследствие чего уровень напряжения снижается.

В момент прохождения тока в колебательном контуре, образованном конденсатором

8 и реактивностью нагрузки, через нуль, тиристор 6 выключится, а конденсатор 8 окажется заряженным до амплитудного напряжения. При исчезновении тока в цепи датчика 7 последний дает командч на

20 включение ключа 10, который создает цепь для разряда конденсатора 8, через резистор 12. В системс 11 управления ключом

10 с равниваются амплитудное значение фазного напряжевия на выходе п1)еобразователя, поступающее от датчика 13, и напряжение на копденсаторе 8, посл пающее от датчика 9. В момент равенства этих напряжений ключ 10 размыкает цепь разряда конденсатора 8. Весь цикл заряд — раз30 ряд конденсатора 8 оканчивается к пача811894

Сос га ии гель В. Литвиненко

Тскрсд Л. Кукяина Редактор Б. Федотов! (оррек.гор Л: Орлвйа

Подписное

Заказ 2!50

Изд. Л 233 Тираж 694

ВНИИП!! oeL г Ipel:,eoíoãо коми1сга СССР по делам иаоор; .енин l1 открыл tfl!

13035, Москиа. Ж-3:и Раушскаи пай., д. 415

Засорскаи гнног!миф.:и Уириолиграфии ца га М:.с иплисии.:к, ма лу следующей коммутации вентилей преобразователя в с зависимости от частоты выходного напряжения, что позволяет ограничить коммутационные перенапряжения в широком диапазоне работы.

Формула изобретения

Устройство для защиты преобразователя от перенапря>кений, содержащее выпрямительный мост, к зажимам постоянного тока которого через тиристор подключены соединенные параллельно конденсатор и ре.зистор, о т л и ч а ю щее с я тем, что, с целью

4 расширения частотного диапазона, Оно снабжено включенным последовательно с резистором управляемым ключом и соединенным с его управляющим входом датчиком состояния.

Источники информации, принятые во внимание при экспертизе! и 1. Патент ФРГ № 1613719, кл. Н 02 Н

7/125, 1967.

2. Каталог 05.03.51-70 «Силовые кремниевые вентили», Информэлектро, с. 48, рис. 35 (прототип) .
