Реферат

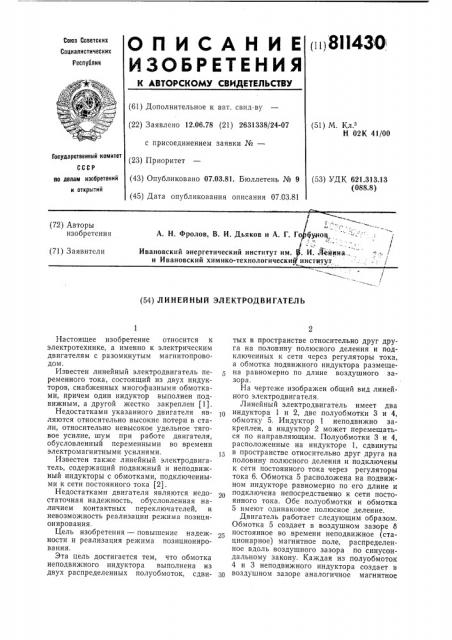

ОПИСАНИЕ

ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ (118И43О!

Союз Советских

Социалистических

Республик (61) Дополнительное к авт. свид-ву (22) Заявлено 12.06.78 (21) 2631338/24-07 с присоединением заявки №вЂ” (23) Приоритет (43) Опубликовано 07.03.81. Бюллетень № 9 (45) Дата опубликования описания 07.03.81 (51) М. К .

Н 02К 41/00

Государственный комитет по делам изобретений и открытий (53) УДК 621.313.13 (088.8) /

А. Н. Фролов, В. И. Дьяков и А. 1. ГоД о

4

Ивановский энергетический институт им. 1з. И. Ленина., -..;, / и Ивановский химико-технологическитТ институт .... / (72) Авторы изобретения (71) Заявители (54) ЛИНЕЙНЫЙ ЭЛЕКТРОДВИГАТЕЛЬ

Настоящее изобретение относится к электротехнике, а именно к электрическим двигателям с разомкнутым магнитопроводом.

Известен линейный электродвигатель переменного тока, состоящий из двух индукторов, снабженных многофазными обмотками, причем один индуктор выполнен подвижным, а другой жестко закреплен (1).

Недостатками указанного двигателя яв- 10 ляются относительно высокие потери в стали, относительно невысокое удельное тяговое усилие, шум при работе двигателя, обусловленный переменными во времени электромагнитными усилиями. I=

Известен также линейный электродвигатель, содержащий подвижный и неподвижный индукторы с обмотками, подключенными к сети постоянного тока (2).

Недостатками двигателя являются недостаточная надежность, обусловленная наличием контактных переключателей, и невозможность реализации режима позиционирования.

Цель изобретения — повышение надеж2 ности и реализация режима позиционирования.

Эта цель достигается тем, что обмотка неподвижного индуктора выполнена из двух распределенных полуобмоток, сдви- 30 тых в пространстве относительно друг друга на половину полюсного деления и подключенных к сети через регуляторы тока, а обмотка подвижного индуктора размещена равномерно по длине воздушного зазора.

На чертеже изображен общий вид линейного электродвигателя.

Линейный электродвигатель имеет два индуктора 1 и 2, две полуобмотки 3 и 4, обмотку 5. Индуктор 1 неподвижно закреплен, а индуктор 2 может перемещаться по направляющим. Полуобмотки 3 и 4, расположенные на индукторе 1, сдвинуты в пространстве относительно друг друга на половину полюсного деления и подключены к сети постоянного тока через регуляторы тока 6. Обмотка 5 расположена на подвижном индукторе равномерно по его длине и подключена непосредственно к сети постоянного тока. Обе полуобмотки и обмотка

5 имеют одинаковое полюсное деление.

Двигатель работает следующим образом.

Обмотка 5 создает в воздушном зазоре б постоянное во времени неподвижное (стационарное) магнитное поле, распределенное вдоль воздушного зазора по синусоидальному закону. Каждая из полуобмоток

4 и 3 неподвижного индуктора создает в воздушном зазоре аналогичное магнитное

811430

Составитель С. Венгражоновская

Редактор Б. Федотов Техред 3. Тарасова Корректор В. Нам

Заказ 358/15 Изд. № 183 Тираж 749 Подписное

НПО «Поиск» Государственного комитета СССР по делам изобретений и открытий

113035, Москва, Ж-35, Раушская наб., д. 4/5

Типография, пр. Сапунова, 2 поле. Так как полуобмотки смещены в пространстве относительно друг друга на половину полюсного деления, то положение результирующего магнитного поля неподвижного индуктора зависит от соотношения токов 1 и 1а, протекающих в этих полуобмотках. Изменяя токи в полуобмотках по закону:

)/ 1+ I2 — const, можно перемещать результирующее магнитное поле неподвижного индуктора вдоль воздушного зазора по синусоидальному закону.

Таким образом, при изменении соотношения между токами I1 и 1в появляется пространственный угол сдвига ф между полями подвижного и неподвижного индукторов. При этом возникает тяговое усилие

Р„стремящееся переместить подвижный индуктор в такое положение, при котором угол сдвига ф равен нулю. Следовательно, подвижный индуктор будет отрабатывать ограниченные перемещения в обе стороны от положения покоя в зависимости от знака угла ф. Кроме того, он будет стремиться к положению равновесия при воздействии внешнего силового возмущения.

Формула изобретения

Линейный электродвигатель, содержащий подвижный и неподвижный индукторы с обмотками, подключенными к сети постоянного тока, отличающийся тем, 10 что, с целью повышения надежности и реализации режима позиционирования, обмотка неподвижного индуктора выполнена из двух распределенных полуобмоток, сдвинутых в пространстве относительно друг друГб га на половину полюсного деления и подключенных к сети через регуляторы тока, а обмотка подвижного индуктора размещена равномерно по длине воздушного зазора.

Источники информации, принятые во внимание при экспертизе

1. Авторское свидетельство СССР № 595835, кл. Н 02К 41/02, 1972.

2. Акцептованная заявка Японии № 48-39602, кл. 55А423, 1973 (прототип).
