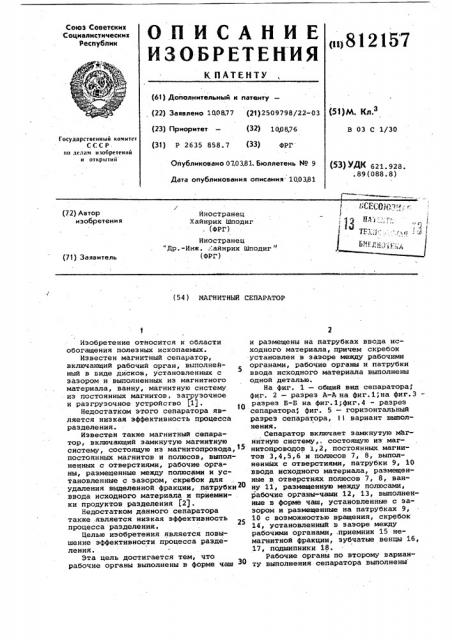

ОПИСАНИЕ

ИЗОБРЕТЕНИЯ

Союз Советских

Социалистических

Республик

< 181215 7

К ПАТЕНТУ (61) Дополнительный к патенту (22) Заявлено 100877 (21) 2509798/22-03 (23) Приоритет — (32) 10Я876 (31) Р 2635 858. 7 (33) ФРГ

Опубликовано 0703.81. Бюллетень Ì9 9

Дата опубликования описания 100381 (51)М. Кл.з

В 03 С 1/30

Государственный комитет

С С С Р ио делам изобретений и открытий (53) УДК 621.928. .89(088.8) (72) Автор изобретения

Иностранец

Хайнрих шподиг . (ФРГ) Иностранец

",Цр.-Инж. :.айнрих Шподиг " (ФРГ) (71) Заявитель (54) МАГНИТНЫЙ СЕПАРАТОР

Изобретение относится к области обогащения полезных ископаемых.

Известен магнитный сепаратор, включающий рабочий орган, выполнейный в виде дисков, установленных с зазором и выполненных из магнитного материала, ванну, магнитную систему из постоянных магнитов. загрузочное и разгрузочное устройство (11.

Недостатком этого сепаратора является низкая эффективность процесса разделения.

Известен также магнитный сепаратор, включающий замкнутую магнитную систему, состоящую из магнитопровода, постоянных магнитов и полюсов, выполненных с отверстиями, рабочие органы, размещенные между полюсами и установленные с зазором, скребок для удаления выделенной фракции, патрубки ввода исходного материала и приемники продуктов разделения (2).

Недостатком данного сепаратора также:является низкая эффективность процЕсса разделения.

Целью изобретения является повышение эффективности процесса разделения.

Эта цель достигается тем, что рабочие органы выполнены в форме чаш и размещены на патрубках ввода исходного материала, причем скребок установлен в зазоре между рабочими органами, рабочие органы и патрубки ввода исходного материала выполнены одной деталью.

На фиг. 1 — общий вид сепаратора, фиг. 2 — разрез A A на фиг.1;на фиг.3разрез Б-Б на фиг.1;фиг.4 — разрез сепаратора, фиг. 5 — горизонтальный разрез сепаратора, II вариант выполнения.

Сепаратор включает замкнутую магнитную систему,. состоящую из магнитолроводов 1,2, постоянных магнитов 3,4,5,6 и полюсов 7, 8, выполненных с отверстиями, патрубки 9, 10 ввода исходного материала, размещенные в отверстиях полюсов 7, 8, ванну 11, размещенную между полюсами, рабочие органы-чаши 12, 13, выполненные s форме чаш, установленные с зазором H размещенные на патрубках 9, 10 с возможностью вращения, скребок

14, установленный в зазоре между рабочими органами,,приемник 15 немагнитной фракции, зубчатые венцы 16, 17, подшипники 18.

Рабочие органы по второму вариан-у выполнения сепаратора выполнены

812157 4 органами позволяет повысить эффективность процесса разделения

Формула изобретения

9 10 и, одной деталью с патрубками он .снабжен переключателем 19 состоящим из ферромагнитных

20 21 имеющих в сечении форк гового сегмента и закрепленных му круговог колодке 22. с зазором на немагнитной

Работа сепаратора осуществляе ляется следующим образом.

Исходный материал по патрубкам

10 подается на внутреннюю поверх-. ность рабочих органов-чаш торые приводятся во вращение через зу чаты

6 тые венцы 16, 17 и перемещается по направлению к зазору между где имеетс тся сильное гомогенное магнитное поле. Жидкость с немагнитными частицами выводится из сепаратора в приемник к 15 магнитные частицы прит ягиваются к торцовым поверхностям магнитчаш и р аэгружаются в приемник ск бка 14. ной фракции посредством скре

Чаши могут вращаться в одном направлении или в противоположных. Во аз ние то ом случае происходит разруше втором с из магнитных мостообразных цепочек, и что обеспечивает более высочастиц, что о аэ еления. кое качество продуктов ра д

Переключа лючатель .19 позволяет коротсте что замыкать магнитную систему, ч ко замы истк дает воэм ожность производить оч у поверхностей чаш. ние абочих

Таким образом, выполнение ра очих органэв в вид в виде чаш и размещение их иана натру ках б ввода исходного матер абола с раз змещением скребка между р

1. Магнитный сепаратор, включающий замкнутую магнитную систему, состоящую иэ м агнитопровода, постоянных магнит в ов и полюсов, выполненных с отверстиями, рабочие органы, раэмеу полюсами и установлен ния ные с зазором, скребок для удалени выделенной фракции, патрубки ввода о ного материала и приемники происходного отличаюдуктов разделения, о т тем что, с целью повыше15щийся тем, ления ния э<у ект фф явности процесса разде .в о ме чаш рабочие органы выполнены .в форме и размещены на а патрубках ввода исходного материала.

2. Сепаратор по и. 1, о т л ий с я тем, что скребок усо» тановлен в зазоре между рабочими р» ганами.

3. Сепаратор по и. 1, о т л ич а ю шийся я тем что рабочие opt

25 ганы и натру т бки ввода исходного материала в ыполнены одной деталью.

Источники информации, принятые во внимание р п и экспертизе

1. Патент США Р 2736432, 210-222 опублнк. 08.02.51. кл.

2. Заявка Франции 9 234 5116 кл. В 03 С 1/14, 26.03.76.

812157

Фиг.5

Тираж 625 Подписное

ВНИИПИ Государственного комитета СССР по делам изобретений и открытий

113035, Москва, Ж-35, Раушская наб, д. 4/5

Заказ 507/3

Филиал ППП "Патент", r. Ужгород, ул. Проектная, 4

Составитель В. Романова

Редактор Т. Авдейчик Техред A.Бабинец Корректор Н. Швыдкая
