Реферат

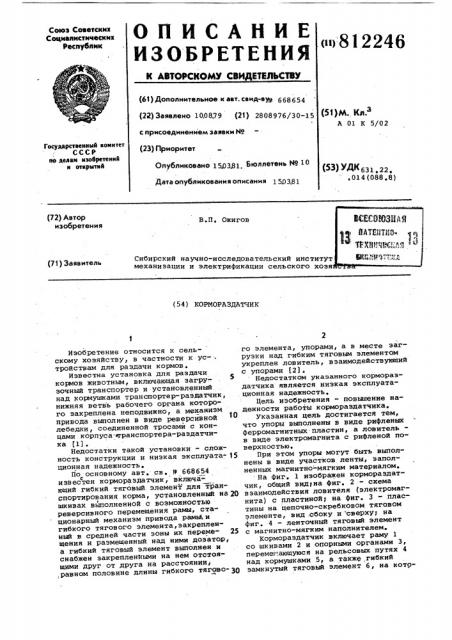

ОПИСАНИЕ

ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Союз Советских

Социалистических

Респуублик (ii) 812246 (61) Дополнительное к авт. саид-вуу 668654 (2к) Заявлено 100879 (21) 2808976/30-15 с присоединением заявки ¹ (23) Приоритет

Опубликовано 15.0381 Бюллетень 14о 10 (51) М. Кл.

A 01 К 5/02

Государственный комитет

СССР но делам изобретений н открытий (53) УДК631 22

° 014 (088 ° 8) Дата опубликования описания 150381 (72) Автор изобретения

В.П, Ожигов (71) Заявитель (54 ) КОРМОРАЗДАТЧИК го элемента, упорами, а в месте заг" рузки над гибким тяговым элементом укреплен ловитель, взаимодействующий с упорами (23.

5 недостатком укаэанного кормораздатчика является низкая эксплуатационная надежность.

Цель изобретения — повышение надежности работы кормораздатчика. указанная цель достигается тем, что упоры выполнены в виде рифленых ферромагнитных пластин, а ловитель— в виде электромагнита с рифленой поверхностью.

15 При этом упоры могут быть выполнены в виде участков ленты, заполненных магнитно -мягким материалом.

На фиг. 1 изображен кормораздатчик, общий вид на фиг. 2 - схема

20 взаимодействия ловителя (электромагнита) с пластиной; на фиг. 3 — пластины на цепочно-скребковом тяговом элементе, вид .сбоку и сверху; на фиг. 4 — ленточный тяговый элемент

25 с магнитно-мягким наполнителем

Кормораздатчик включает раму 1 со шкивами 2 и опорными органами 3, переме ",ающуюся на рельсовых путях 4 над кормушками 5, а также гибкий

30 замкнутый тяговый элемент 6, на котоИзобретение относится к сельскому хозяйству, в частности к ус-, тройствам для раздачи кормов, Известна установка для раздачи кормов животным, включающая загрузочный транспортер и установленный над кормушками транспортер-раздатчик, нижняя ветвь рабочего органа которого закреплена неподвижно, а механизм привода выполнен в виде реверсивной лебедки, соединенной тросами с концами корпуса транспортера-раздатчика (11.

Недостатки такой установки - сложность конструкции и низкая эксплуатационная надежность.

По основному авт, св. Р 668654 известен кормораздатчик, включающий гибкий тяговый. элемент для транспортирования корма, установленный на шкивах выполненной с возможностью реверсивного перемещения рамы, стационарный механизм привода рамы и гибкого тягового элемента,закрепленный в средней части зоны их перемещения и размещенный над ними дозатор, а гибкий тяговый элемент выполнен и снабжен закрепленными на нем отстоящими друг от друга на расстоянии,,равном половине длины гибкого тяговоСибирский научно-исследовательский институт механизации и электрификации сельского хозя

81 2246 ром укреплены упоры 7, выполненные в виде ферромагнитных рифленых пластин, взаимодействующих с неподвижным относительно рамы ловителем 8, выполненным в виде электромагнита с рифленой поверхностью. На концах рамы установлены направляющие желобы 9. ,Кормораздатчик имеет стационарный механизм,10 привода рамы 1 и гибкого тягового. элемента б и прижимные элементы 11, а также дозатор 12 с перекидным клапаном 13.

На упорах 7 закреплены вертикальные пластины 14 для взаимодейетвия с включателем, включающим электромагнит в момент подхода упоров 7 к ловителю 8 ° 15

Рифленые пластины на ленточном тяговом элементе б крепятся к поверхности ленты и ныполняются из гибкого ферромагнитного материала. В качестве упоров на ленточном тяговом элементе 20 может быть применен также магнитномягкий наполнитель, вводимый в обкладку ленты, а сама поверхность ленты в месте введения наполнителя выполняется рифленой. 25

Кормораздатчик работает следующим образом.

При включении механизма 10 привода, направление движения которого выбирается и зависимости от того, в какую половину кормушки производится раздача кормов в первую очередь, перекидной клапан 13 устанавливается в сторону движения гибкого тягового элемента б. Корм начинает поступать из дозатора 12 на гибкий тяговый элемент б, Рама 1 в течение всего периода загрузки неподвижна. В момент окончания загрузки гибкого тягового элемента б кормом пластина 14, укрепленная на нем, включает электо- 4Р магнит (ловитель3 8, к которому притягивается упор (ферромагнитная пластина) 7, и одновременно выключается механизм подачи корма из дозатора.

В это же время перекидной клапан 13 45 устанавливается в противоположную .сторону, Поскольку поверхности электромагнита 8 и упоров 7 на гибком тяговом элементе 6 выполнены рифлеными, обеспечивается надежное магнитно-замковое соединение электромагнита 8 с пластинами 14. Когда пластина 7 вступает во взаимодействие с неподвижно укрепленным электромагнитом 8, гибкий тяговый элемент 6 прекращает перемещение относительно него, а так как механизм 10 привода продолжает вращаться н том же направлении, то рама 1 перемещается,и корм начинает падать в ту полонийу кормушки 5, над которой находится рама с гибким тяговым элементом б ° К окончанию разгрузки гибкого тягового элемента б рама 1 размещается над другой половиной кормушки 5, электромагнит 8 с помощью конечного выключателя отключается, а механизм 10 привода начинает вращаться н противоположном направлении, дозатор 12 выдает корм, и процесс понторяется, но наполняется кормом уже другая половина кормушки 5.

Применение кормораздатчика подобной конструкции позволит повысить надежность его работы за счет устранения поломок и снижений усилий на перемещение рамы, Формула изобретения

1. Кормораздатчик по авт. св.

Р 668654, о т л и ч а ю щ и. и с я тем, что, с целью повышения надежности работы кормораздатчика, упоры выполнены в виде рифленых ферромагнитных пластин, а лонитель — в виде электромагнита с рифленой поверхностью, 2. Кормораздатчик по п. 1, о т— л и ч а ю шийся тем, что упоры выполнены в виде участков ленты, заполненных магнитно-мягким материалом.

Источники информации, принятые во внимание при экспертизе

1. Авторское свидетезЯ ство СССР

Р 305704, кл А 01 К 5/00, 1970 °

2. Авторское свидетельство СССР

Р 668654, кл. А 01 В 5/00, 1979.
