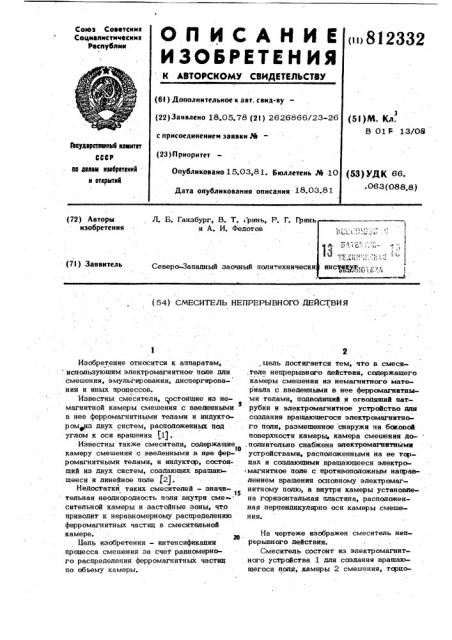

Смеситель непрерывного действия

Смеситель непрерывного действия

Иллюстрации

Показать все

Реферат



(72) Авторы изобретения

Л» Б. Ганзбург, В. Т. i ðèíb, Р. Г. Грин и А. И. Федотов (71) Заявитель

Северо-Западный заочный политехнически (54) СМЕСИТЕЛЬ НЕПРЕРЫВНОГО ДЕЙСТВИЯ

Изобретение относится к аппаратам, использующим электромагнитное поле для смешения, эмульгирования, диспергирования и иных процессов. Известны смесители, состоящие из немагнитной камеры смешения с введенными

3 в нее ферромагнитными телами и индуктором из двух систем, расположенных под углом к оси вращения 1).

Известны также смесители, содержащие

36 камеру смешения с введенными в нее ферромагнитными телами, и индуктор, состоящий из двух систем, создающих вращающееся и линейное поле t2).

Недостатки таких смесителей — значи. И тельная неоднородность поля внутри сме.» сительной камеры и застойные зоны, что приводит к неравномерному распределению ферромагнитных частиц в смесительной камере.

26

Цель изобретения — интенсификация процесса смешения за счет равномерного распределения ферромагнитных частиц по объему камеры. цель достигается тем, что в смеси. теле непрерывного цействия, содержащего камеры смешения из немагнитного материала с введенными в нее ферромагнитными телами, подводящий и отводящий патрубки и электромагнитное устройство для создания вращающегося электромагнитного поля, размещенное .снаружи на боковой поверхности камеры, камера смешения до. полнительно снабжена электромагнитными устройствами, расположенными на ее горцах и создающими вращающееся электромагнитное поле с противоположным направлением вращения основному электромагнитному полю, а внутри камеры установле» на горизонтальная пластина, расположенная перпендикулярно оси камеры смешения„

На чертеже изображен смеситель непрерывного действия.

Смеситель состоит из электромагнитного устройства 1 для создания вращающегося поля, .камеры 2 смешения, торцо812332

ВНИИПИ Заказ 614/7 Тираж 578 Подписное филиал ППП "Патент", r. Ужгород, ул. Проектная, 4 вых электромагнитных устройств 3, пластины 4, подводящего и отводящего патрубков 5 и 6, сетки 7.

Смеситель работает следующим обра-. зом.

По цатрубку 5 в камеру 2 смешения поступают обрабатываемые материалы.

Под действием полей, созданных электромагнитными устройствами 1 и 3, ферромагнитные тела приходят в интенсивное движение, равномерно распределяются по всей камере смешения и перемешивают материал. Торцовые электромаг нитные устройства 3 создают. поля с направлением вращения, противоположным основному, созданному электромагнитным устройством 1. Это способствует равномерному распределению частиц и исключаег застойные зоны.. - Пластина 4 исключает проскок материалов, что улучшает гомогенность и дисперсность материалов, Сетка удерживает от уноса ферромагнитные тела.

Формула изобретения

1. Смеситель непрерывного действия, содержащий камеру смешения из немагн и тн ого материала с введенными в нее ферромагнитными телами, подводящие и отводящие патрубки и электромагнитное устройство для создания вращающегося электромагнитного поля, размещенное снаружи на боковой поверхности камеры, отличающийся тем, что, с целью интенсификации процесса смешения за счет равномерного распределения фер10 ромагнитных частиц по всему объему, камера смешения дополнительно снабжена электромагнитными устройствами, расположенными на ее торцах и создающими вращающееся электромагнитное поле с противоположным направлением вращения основному электромагнитному полю.

2. Смеситель по п. 1, о т л и ч а— ю шийся тем, что он снабжен горизонтальной пластиной, расположенйой о перпендикулярно оси камерь! смешения.

Источники информации, принятые во внимание при экспертизе

1. Авторское свидетельство СССР

Nq 611661, кл. В 01 F,13/08, 1976.

2. Авторское свидетельство СССР

% 611662, кл. В 01 Р 13/08, 1976.
