Инструмент для вибронакатываниявинтовых профилей
Иллюстрации
Реферат
Союз Советских
Социалистических
Республик

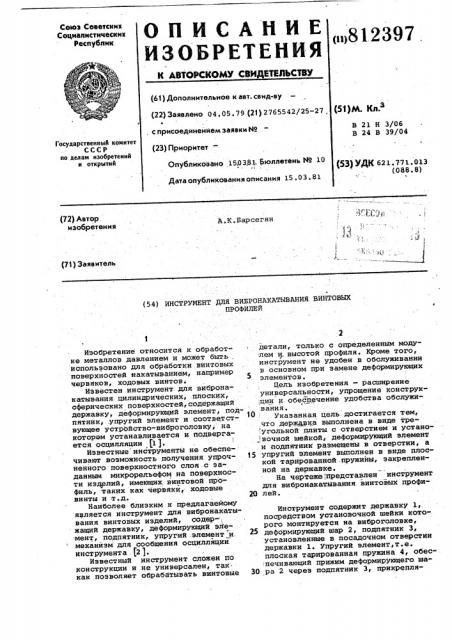

ОПИСАНИЕ
ИЗОБРЕТЕНИЯ
К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ (nI812397 (61) Дополнительное к авт. свид-ву (51)М. Кл. (22) Заявлено 04.05.79 (21) 2765542/25-27. с присоединением заявки È9
В 21 Н 3/06
В 24 В 39/04
Государственный комитет
СССР но делам изобретений н открытий (23) Приоритет
Опубликовано 150381. Бюллетень N9 10 I (53) УДК 621.771.013 (088. 8) Дата опубликования описания 15. 03 ° 81 (72) Автор. изобретения
А,К.Барсегян
1! ! 1:
} (I ,L (71) Заявитель (54) ИНСТРУМЕНТ ДЛЯ ВИБРОНАКАТЫВАНИЯ ВИНТОВЫХ
ПофИЛЕЙ
Изобретение относится к обработке металлов давлением и может быть, использовано для обработки винтовых поверхностей накатыванием, например червяков, ходовых винтов.
Известен инструмент для виброна, катывания цилиндрических, плоских, сферических поверхностей, содержащий державку, деформирующий элемент, подпятник, .упругий элемент и соответствующее устройство-виброголовку, на котором устанавливается и подвергается осцилляции (11.
Известные инструменты не обеспечивают возможность получения упрочненного поверхностного слоя .с заданным микрорельефом на поверхности иэделий, имеющих винтовой профиль, таких как червякй, ходовые винты и т.д.
Наиболее близким к предлагаемому является инструмент для вибронакатывания винтовых изделий, содер», жащий державку, деформирующий эле.мент, подпятник, упругий, элемент и. механизм для сообщения осцилляций инструмента . (2 1.
Известный инструмент сложен по конструкции и не универсален, так как позволяет обрабатывать винтовые детали, только с определенным модулем и. высотой профиля. Кроме того, инструмент не удобен в обслуживании в основном при замене деформирующих элементов.
Цель изобретения — расширение универсальности, упрощение конструк,ции и. обеспечение удобства обслуживания.
Указанная цель достигается тем, что державка выполнена в виде тре, угольной плиты с отверстием и устано. вочной шейкой, деформирующий элемент и подпятник размещены в отверстии, а
15 упругий элемент выполнен в виде плоской тарированной.пружины, закрепленной на державке.
На чертеже,.представлен инструмент для виброиакатывания винтовых профи20 лей.
Инструмент содержит державку 1, посредством установочной шейки кото-. рого монтируется на виброголовке, 25 деформирующий шар 2, подпятник 3, установленные в посадочном отверстии державки 1. Упругий элемент,т.е. плоская тарированная пружина 4, обес-. печивающий прижим деформирующего ша30 ра 2 через подпятник 3, прикрепля812397
Составитель С.Сасенко
Редактор A.Äîëèíè÷ Техред М.Лоя. Корректор С.Щомак
Заказ 627/10 Тираж 794 Подн
ВНИИПИ Государственного комитета СССР по.делам изобретений и открытий
113035,NocKBa,Ì-35,Раушская наб.,д.4/5
Филиал ППП Патент,г.ужгород,ул. Проектная, 4 ется к державке 1 инструмента посрЕдством пластины 5 и двух винтов б.
Инструмент работает следующим образом.
С помощью виброголовки, на которой установЛена державка 1, инструмент получает осцилляционное движение во взаимно-перпендикулярных направлениях относительно обрабатываемой винтовой поверхности по касательной плоскости, проходящей через углы наклона и подъема.Деформирующий элемент
2 выступает под державкой 1 и с помощью подпятника 3 и плоской тарированной пружины 4 вдавливается в обрабатываемую .поверхность с определенным усилием. В процессе накатывания инструмент под воздействием кинетических и динамических величин производит обработку, т.е, тонким
Пластическим деФормированием на винтовых поверхностях образует упрочненный слой с заданным микрорельефом.
Формула изобретения
Инструмент для вибронакатывания винтовых профилей, содержащий державку, деформирующий элемент, подпятник, упругий элемент и механизм для сообщения вибрации инструменту, отличающийся тем, что, с целью расширения универсальности, упрощения конструкции и обеспечения удобства обслуживания,державка выполнена в виде треугольной плиты с отверстием и установочной шейкой, деформирующий элемент и подпятник размещены в отверстии,а упругий элемент выполнен в виде плоской тарированной пружины, закрепленной на
35 державке.
Источники информации, принятые во внимание при экспертизе .
1. Швейдер Ю.Г.Образование .регу-лярных микрорельефов, на деталях.и
2О их эксплуатационные свойства. Л., Машиностроение, 1972, с.57-58.
2. Авторское свидетельство СССР
Р 538794, кл. В 21 Н 3/Об, 30.09.75.
