Масштабная линейка для кройки платья (патент 8125)
Показать все

Реферат

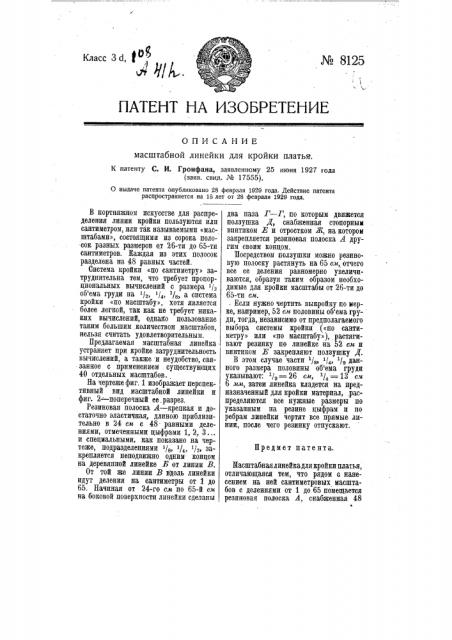

Класс 3 d, f 1 № 8125

ПАТЕНТ НА ИЗОБРЕТЕНИЕ

ОПИСАНИЕ масштабной линейки для кройки платья.

К патенту С. И. Гронфниа, заявленному 25 июня 1927 года (ваяв. свид. № 17555), 0 выдаче патента опубликовано 28 февраля 1929 года. Действие патента распространяется на 1б лет от 28 февраля 1929 года.

Предмет патента.

В портняжнои искусстве для распределения линии кройки пользуются или сантиметром, или так называемыми «масштабами», состоящими из сорока полосок разных размеров от 26-ти до 65-ти сантиметров. Каждая из этих полосок разделена на 48 равных частей.

Система кройки «по сантиметру» затруднительна тем, что требует пропорциональных вычислений с размера /2 об ема груди íà /„ /4, /„а система кройки «по масштабу», хотя является более легкой, так как не требует никаких вычислений, однако пользование таким большим количеством масштабов, нельзя считать удовлетворительным.

Предлагаемая масштабная линейка устраняет при кройке затруднительность вычислений, а также и неудобство, связанное с применением существующих

40 отдельных масштабов.

На чертеже фиг. 1 изображает перспективный вид масштабной линейки и фиг. 2 —.поперечный ее разрез.

Резиновая полоска 4.— крепкая и достаточно эластичная, длиною приблизительно в 24 см с 48 равными делениями, отмеченными цыфрами 1, 2, 3... н специальными, как показано на чертеже, подразделениями /„ /„ /, закрепляется неподвижно одним концом на деревянной линейке Л от линии В.

От той же линии В вдоль линейки идут деления на сантиметры от 1 до

65. Начиная от 24-го см по 65-й см на боковой поверхности линейки сделаны два паза à — Г, по которым движется ползушка Д; снабженная стопорным винтиком E и отростком Х, на котором закрепляется резиновая полоска А другим своим концом.

Посредством ползушки можно резиновую полоску растянуть на 65 см, отчего все ее деления равномерно увеличиваются, образуя таким образом необходимые для кройки масштабы от 26-ти до

65-ти см. . Если нужно чертить выкройку по мерке, например, 52 см половины об ема груди, тогда, независимо от предполагаемого выбора системы кройки («по сантиметру» или «по масштабу»), растягивают резинку по линейке на 52 см и винтиком,Е закрепляют ползушку Д.

В этом случае части /в, 1/„ /, данного размера половины об ема груди указывают: /,=26 см, /, =13 см

6 мм, затем лйнейка кладется на предназначенный для кройки материал, распределяются все нужные размеры по указанным на резине цыфрам и по ребрам линейки чертят все прямые линии, после чего резинку отпускают.

Ыасштабнаялинейкадлякройки платья, отличающаяся тем, что рядом с нанесением на ней сантиметровых масштабов с делениями от 1 до 65 помещается резиновая полоска А, снабженная 48 а
