Реферат



Класс 81е, 1

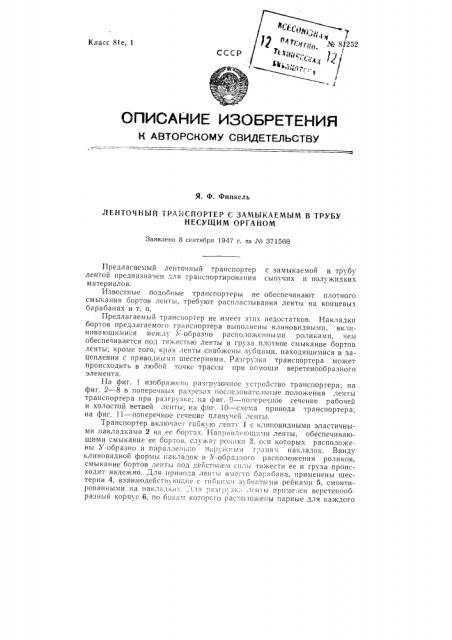

ОПИСАНИЕ ИЗОЬ1 ЧТЕНИЯ

К АВ ГОРСКОМУ СВИДЕТЕЛЬСТВУ

Я. Ф. Финкель

ДЕНТОЧНЫA ТРАНСПОРТЕР С ЗАМЫКАЕМЫМ В ТРУБУ

НЕСУЩИМ ОРГАНОМ

Заявлено 8 сентября 1947 г. ла ¹ 371568

Предлагаемый ленточный транспортер с замыкаемой в трубу лентой предназначен для транспортирования сыпучих и полужидких материалов.

Известные подооные транспортеры не обеспечивают плотного смыкания бортов ленты, требуют расплястывания ленты íà концевых барабанах и т. п.

Предлагаемый транспортер не имеет этих недостатков. Накладки бортов предлагаемого транспортера выполнены клиновиднымн, вклинивающимися между У-образно расположенными роликами, чем обеспечивается под тяжестью ленты и груза плотное смыкание бортов ленты; кроме того, края ленты снабжены зубцами, находящимися в зацеплении с приводными шестернями. Разгрузка транспортера может происходить в любой точке трассы при помощи веретенообразного элемента.

На фиг. 1 изображено разгрузочное устройство транспортера; на фиг. 2 — 8 в поперечных разрезах последовательные положения ленты транспортера при разгрузке; на фиг, 0 — поперечное сечение рабочей и холостой ветвей ленты; ня фиг. 10 — схема привода транспортера; на фиг. 11 — поперечное сечение плавучей ленты.

Транспортер включает гибк ю ленту 1 с клнновидными эластичными накладками 2 ня ее бортах. Направляющими ленты, обеспечиваюILHMH смыкание ср оо1тгol3, с.i жят роiiHHH 3, o H t

¹ 81252 борта ролики. Корпусу 6 придана конструкция, обеспечивающая развертывание и опрокидывание ленты над бункером.

Для сообщения ленте плавучести о»а выполнена полой, причем полость 7 (фиг. 11) заполняется воздухом.

Предмет изобретения

1. Ленточный транспортер с замыкаемы?.1 в трубу несущим органом, выполненным в виде гибкой ленты, борта которой снабжены накладками, взаимодействующими с установленными ца трассе роликами, отличающийся тем, что, с целью полного замыкания ленты, накладки выполнены клиновидной формы, а ролики расположены наклонно к вертикали и нормально к накладкам.

2. Транспортер I?0 f?. i, 0 1 Jl Il f а ю 111, и и с я тем, ITo I»BI< 13»KH BL?полцены в виде гиокпх зубчатых реек, взаимодействующих с гцестерпями привода.

3. Транспортер по п. 1, о т л:» ч а ю шийся тем, что для раскрытия ленты в месте разгрузки применен веретенообразный элемент, раздслгпощпй Oба борта ленты и несущий на себе ролики, которые, IIpH ВзаимодейстВии с сООтветству 1Ощими роликами Tpacchl, зс»жи мают раздельно накладки каждого борта ленты.

4. Форма выполнения транспортера по пп. 1 — 3, от л и ч а ющи йс я тем, что, с целью сообщения ленте плавучести, она выполнена двухстенчатой и надувается воздухом. № 81252

Фиг, 9

Фиг. 10

Фиг. 11
