Устройство для установки величиныхода стола ctahka
Иллюстрации
Реферат

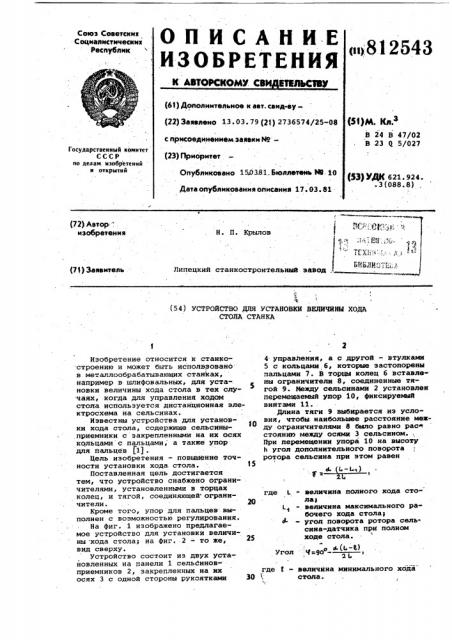

ОПИСАНИЕ
ИЗОВРЕТЕНИЯ
К АВТОРСКОМУ. СВ ВТИЛЬСЗВУ
Союз Советскик
Социалистических республик
{iij812543 (61) Дополнительное к авт. саид-ау(22) Заявлено 13 ° 03. 79 (21) 2736574/25-08 с присоединением.заявки йо— р )м. к.з
В 24 В 47/02
В 23 0 5/027
Государствеииый комитет
СССР по делам. изобретений и открытий (23) Приоритет
Опубликовано 15tD381. Бюллетень 349 10 (33) УДК 621.924.
° 3(088.8) .
Дата опубликования описания 17. 03. 81 (72) Автор . изобретения (, Q+f/.
Н. П. Крылов (71) Заявмтель липецкий станкостроительный завод
БН БДИ 37,,,,) (54) УСТРОЙСТВО ДЛЯ УСТАНОВКИ ВЕЛИЧИНЫ ХОДА
СТОЛА СТАНКА а -, 14
Изобретение относится к станкостроению и может быть исполвзовано в металлообрабатывающих станках, например в шлифовальных, для уста-. новки величины хода стола в тех случаях, когда для управления ходом стола используется дистанционная электросхема на сельсинах.
Известны устройства для установки хода стола, ссдержище сельсиныприемники с закрепленными на их осях кольцамн с пальцами, а также упор для пальцев f1) .
Цель изобретения — повышение точности установки хода стола. 15
Поставленная цель достигается тем, что устройство снабжено ограничителями, установленными в торцах колец, и тягой, соединяющей ограничители. . 20
Кроме того, упор для пальцев выполнен с возможностью регулирования.
На фнг. 1 изображено предлагае- . мое устройство для установки величины хода стола; на фнг. 2 — то же, внд сверху.
Устройство состоит из двух установленных на панели 1 сельснновприемников 2, закрепленных на их осях 3 с одной стороны рукоятками 30
4 управления, а с другой — втулками
5 с кольцами 6, которые застопорены пальцами 7. В торцы колец 6 вставлены ограничители 8, соединенные тягой 9. Между сельсииами 2 установлен перемещаемый упор 10, фиксируемый винтами 11.
Длина тяги 9 выбирается из условия, чтобы наибольшее расстояние меж« ду ограничителями 8 было равно рас» стоянию между осями 3 сельсином., При перемещении упора 10 на высоту
h угол дополнительного поворота ротора сельсина при этом равен где Ь - величина полного хода столау величина максимального ра4 бочего хода стола
- угол поворота ротора сель. сина-датчика при полном ходе стола. о < (4-В)
Угол ч=9о где t — величина минимального хода
1 стола.
812543 фиг.
Установка величины хода стола .на шпифовальном станке производится следующим образом.
Расстопорив, снимают оба кольца
6 вместе с тягой 9.Перемещают вверх упор 10.Выводят стол шлифовального станка вправо до жесткого упора.Поворачивая за рукоятку ротор правого сельсина-приемника 2 против часовой стрелки, добиваются получения команды на реверс стола влево (контро лируется по .загоранию сигнальной .: лампочки). Затем выводят стол влево до упора. Поворачивая ротор левого сельсина по часовой стрелке, добиваются получения команды на реверс стола вправо. Ставят кольца 6 таким образом, чтобы пальцы 7 были в контакте с упором 10. В таком положении кольца 6 стопорятся пальцами 7. Упор
10 опускается вниз и фиксируется.
При этом роторы сельсинов поворачи- 20 ваются на угол d, и точки реверса стола перемещаются — устанавливается максимальный рабочий -ход стола
При вращении роторов сельсинов в сторону уменьшения хода стола огра- g5 ничители 8 и тяга 9 сохраняют посто.— янную заданную величину максимального хода.
Таким образом, предлагаемое устройство позволяет повысить точность установки величины хода стола.
Формула изобретения
1. Устройство для установки величины хода стола станка, содержащее сельсины-приемники и с закреп.— ленными на их осях кольцами с пальцами, а также упор для пальцев, о т л и ч а ю щ е е с я тем, что, с целью повышения точности установки хода стола, оно снабжено огра- . ничителями, установленными в торцах колец, и тягой, соединяющей ограничители.
2. Устройство по и, 1, .о т л ич а ю щ е е с я тем, что, упор для пальцев выполнен с возможностью регулирования.
Источники информации, принятые во внимание при экспертизе
1. Устройство для установки величины хода стола станка (черт.
30722.881.010 СБ) Липецкий станкозавод, 1976.
812543 фие.2
