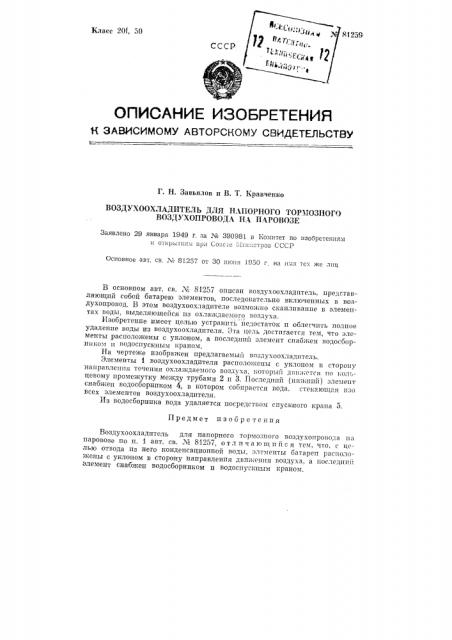

ВОЗДУХООХЛАДИТЕЛЬ ДЛЯ НАПОРНОГО ТОРМОЗНОГО

ВОЗДУХОПРОВОДА НА ПАРОВОЗЕ

Заявлено 29 января 1949 г, за № 390981 в Комитет по изобретениям и открытиям ири Соло.е, 1ииистров СССР

Основное авт. св, № 81257 от 30 шоня 1950 г, на и: я тех же лиц

В основном авт. св. ¹ 81257 описан воздухоохладитель, предгтавляющии собой батарею элементов, последовательно включенных в воздухопровод. В этом воздухоохладителе возможно скаплпвание в элементах воды, выделяющейся из охлаждаемого воздуха.

Изобретение имеет целью устранить недостаток и облегчить полное удаление воды из воздухоохладптеля. Эта цель достигается тем, что элементы распологкены с уклоном, а последний элемент снабжен водосборпиком и водоспускным краном.

На чертеже изображен предлагаемый возлухоохладитель.

Элементы 1 воздухоохладителя располонтены с уклоном в сторону наиравленпя течения охлаждаемого воздуха. который движется по кольцевому промежутку между трубами 2 и 3. Последний (пиягиитй) элемент снабжен водосборником 4, в котором собирается вода, стекающая изо всех элементов воздухоохладителя.

Из водосборпика вода удаляется посредством спускпого крана 5.

Предмет изобретения

Воздухоохладптель для напорного тормозного воздухопровода на паровозе по п. I авт. св. ¹ 81257. отличающ п и с я тем, что. с целью отвода пз него конденсационной воды, элементы батареи расположены с уклоном в сторону направления движения воздуха. а последний элемент снабжен водосборннком и водоспускным краном.
