Устройство для захвата изделийс центральным отверстием

Устройство для захвата изделийс центральным отверстием

Иллюстрации

Показать все

Реферат



Союз Советских

Социалистических

Республик

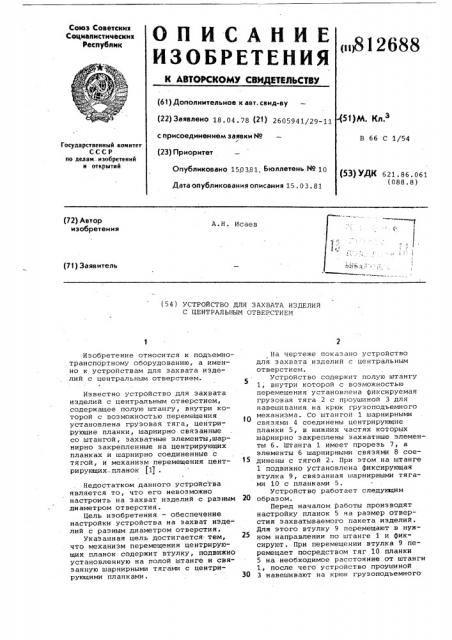

ОП ИСАНИЕ

ИЗОБРЕТЕНИЯ к лвтоизомю свидетельству (61) Дополнительное к авт. сеид-ву (22)Заявлено 18.04.78 (21) 2605941/29-11

<н812688 с присоединением заявки ¹ г

В 66 С 1/54

Государственный комитет

СССР по делам. изобретений и открытий (23) Приоритет

Опубликовано 15,03Я1 Бюллетень Н9 10

Дата опубликования описания 15 . 0 3 . 81 (53) УДК 621 . 86 . 061 (088.8) (72) Автор изобретения

А.Н. Исаев! б, (71) Заявитель (54) УСТРОЙСТВО ДЛЯ ЗАХВАТА ИЗДЕЛИЙ

С ЦЕНТРАЛЬНЫМ ОТВЕРСТИЕМ

Изобретение относится к подъемно-. транспортному оборудованию, а именно к устройствам для захвата изделий с центральным отверстием.

Известно устройство для захвата изделий с центральным отверстием, содержащее полую штангу, внутри которой с возможностью перемещения установлена грузовая тяга, центрирующие планки, шарнирно связанные со штангой, захватные элементы,шарнирно закрепленные на центрирующих планках и шарнирно соединенные с тягой, и механизм перемещения центрирующих планок (11 .

Недостатком данного устройства является то, что его невозможно настроить на захват изделий с разным диаметром отверстия.

Цель изобретения — обеспечение настройки устройства на захват изцелий с разным диаметром отверстия. указанная цель достигается тем, что механизм перемещения центрирующих планок содержит втулку, подвижно установленную на полой штанге и связанную шарнирными тягами с центрирующими планками.

На чертеже показано устройство для захвата изделий с центральным отверстием.

Устройство содержит полую штангу

1; внутри которой с возможностью перемещения устаиовлена фиксируемая грузовая тяга 2 с проушиной 3 для навешивания на крюк грузоподъемного механизма. Со штангой 1 шарнирными связями 4 соединены центрирующие планки 5, в нижних частях которых шарнирно закреплены захватные элементы б. Штанга 1 имеет прорезь 7, а элементы б шарнирными связями 8 сое15 динены с тягой 2. При этом на штанге

1 подвижно установлена фиксирующая втулка 9, связанная шарнирными тягами 10 с планками 5.

Устройство работает следующим

20 образом.

Перед началом работы производят настройку планок 5 на размер отверстия захватываемого пакета иэделий.

Для этого втулку 9 перемещают в нужном направлении по штанге 1 и фиксируют. При перемещении втулка 9 перемещает посредством тяг 10 планки

5 на необходимое расстояние от штанги

1, после чего устройство проушиной

ЗО 3 навешивают на крюк грузоподъемного.

812688

ВНИИПИ Заказ 667/24 Тираж 929 Подписное

Филиал ППП "Патент",г.ужгород,ул.Проектная,4 механизма и вводят в отверстие пакета изделий до соприкосновения с опорной поверхностью. При этом тяга 2 под действием силы тяжести перемещается вниз и посредством связей 8 поворачивает элементы 6 до упора в поверхность нижнего изделия пакета., При следующем подъеме вверх тяги 2 связи 8 воздействуют на элементы

6, которые надежно захватывают пакет иэделий. Для освобождения пакета иэделий от устройства последнее опирают планками 5 на поверхность, тяга 2 под действием силы тяжести опускается вниз и через связи 8 поворачивает элементы 6 в нерабочее положение. В таком состоянии тяга фиксируется и устройство легко выводится из отверстий изделий.

Формула изобретения

Устройство для захвата иэделий с центральным отверстием, содержащее полую штангу, внутри которой с возможностью перемещения установлена грузовая тяга, центрирующие планки, шарнирно связанные со штангой,захватные элементы, шарнирно закрепленные на центрирующих планках и шарнирно соединенные с тягой, и механизм перемещения центрирующих планок,о тл и ч а ю щ е е с я тем„ что, с целью обеспечения настройки устройства на захват изделий с разным диаметром отверстия, механизм перемещения центрирующих планок содержит втулку, подвижно установленную на полой штанre и связанную шарнирными тягами с центрнрующими планками.

Источники информации, принятые во внимание при экспертизе

1. Авторское свидетельство СССР

У 215456, кл. В 66 С 1/54) 1966 (прототип).
