Реферат



Союз Соаетскнк

Социаиистичвскик

Реснублик

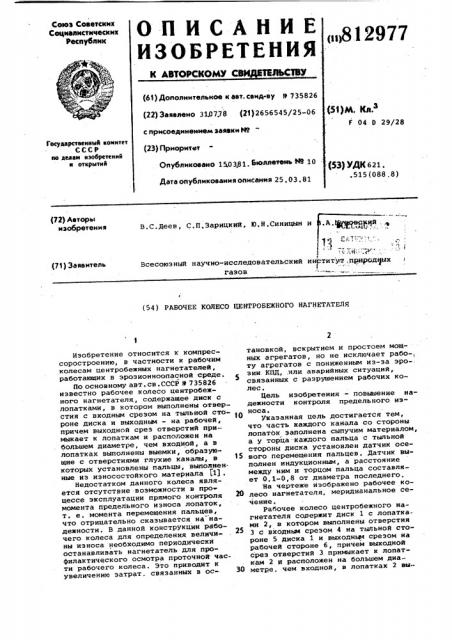

ОПИСАНИЕ

ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИ ИЛЬСТВУ ил812977 (61) Дополнительное к еет. сеид-ву 9 735826 рцм. кл.

04 D 29/28 (22) Заявлено 310778 (21) 2656545/25-06 с присоединением зеяаки Мо (23) Приоритет

Госуяярствениый комитет

СССР ио делим изобретений и открытий

Опубликовано 15,0381. Ьоллетень т4й 10

Дете опубликования описания 25. 03. 81

РЗ) УДК 621. .515 (088.8) (72) Авторы

N3o6poT þí и я

В.С.Деев, С.П.Эарицкий, lO.Н.СиницЫн и (71) Заявитель (54) РАБОЧЕЕ КОЛЕСО ЦЕНТРОБЕЖНОГО НАГНЕТАТЕЛЯ

Изобретение относится к компрессоростроению, в частности к рабочим колесам центробежных нагнетателей, работающих в эрозионноопасной среде.

По основному авт. св.СССР и 735826 известно рабочее колесо центробежного нагнетателя, содержащее диск с лопатками, в котором выполнены отверстия с входным срезом на тыльной стороне диска и выходными — на рабочей, причем выходной срез отверстий примыкает к лопаткам и расположен на большем диаметре, чем входной, а в лопатках выполнены выемки, образующие с отверстиями глухие каналы, в которых установлены пальцы, выполнен. ные из износостойкого материала (1j .

Недостатком данного колеса является отсутствие воэможности в про цессе эксплуатации прямого контроля момента предельного износа лопаток, т. е ° момента перемещения пальцев, что отрицательно сказывается на надежности. В данной конструкции рабочего колеса для определения величины износа необходимо периодически останавливать нагнетатель для профилактического осмотра проточной части рабочего колеса. Это приводит к увеличению затрат,. связанных в остановкой, вскрытием и простоем мощных агрегатов, но не исключает рабо- ту агрегатов с пониженным из-за эро-, зии КПД, или аварийных ситуаций, связанных с разрушением рабочих колес.

Цель изобретения — повьыение надежности контроля предельного износа.

Указанная цель достигается тем, что часть каждого канала со стороны лопаток заполнена сыпучим материалом, а у торца каждого пальца с тыльной стороны диска установлен датчик осе>5 вого перемещения пальцев. датчик выполнен индукционным, а расстояние между ним и торцом пальца составляет 0.1-0,8 от диаметра последнего. На чертеже изображено рабочее ко2О лесо нагнетателя, меридианальное сечение.

Рабочее колесо центробежного нагнетателя содержит диск 1 с лопатками 2, в котором выполнены отверстия

3 с входным срезом 4 на тыльной стороне 5 диска 1 и выходным срезом на рабочей стороне 6, причем выходной срез отверстий 3 примыкает к лопаткам 2 и расположен на большем диа30 метре, чем входной, в лопатках 2 выВсесоюзный научно-исследовательский институт,прнродиых газов.

812977

ВНИИПИ Заказ 723/39 Тираж 712 Подписное Филиал ППП "Патент", r. Ужгород, ул. Проектная, 4 полнены выемки 7, образующие с отверстиями 3 глухие каналы, и в последних установлены пальцы 8, выполненные из износостойкого материала, прячем часть каждого канала со стороны лопаток 2 заполнена сыпучим материалом, а у торца каждого пальца 8 с тыльной стороны 5 диска 1 установлен датчик 9 осевого перемещения пальца

8. Датчик 9 может быть выполнен индукционным и подключен к приемнику

10, а расстояние 1 между ним и торцом пальца составляет 0,1-0,8 от диаметра D. последнего, Рабочее колесо работает следующим образом.

При вращении колеса расстояние между торцом пальца 8 и датчиком 9 минимальное, поэтому приемник 10 получает от датчика 9 осевого перемещения сигнал максимальной величины.

При достижении предельной величины износа рабочего колеса часть канала, заполненная сыпучим материалом, соединяется с проточной частью колеса.

Под действием центробежной силы сыпучий материал выносится в проточную часть, а.его место занимает палец

8, начинающий работать как противоэрозионный элемент. Перемещение пальца 8 регистрирует датчик 9 осевого перемещения, что выражается в снижении величины или отсутствии показания приемника 10 и служит сигналом предельного износа рабочего колеса. Благодаря противоэрозионному пальцу 8 рабочее колесо может находиться. в дальнейшей эксплуатации в течение времени, обусловленном ресурсом работы пальца 8 (до полного

его стирания). В течение этого времени должна быть запланирована в обязательном порядке остановка агрегата и проведен восстановительный ремонт .или замена рабочего колеса.

Таким образом,- данное устройство позволяет надежно регистрировать момент предельно допустимого износа лопаток.

Формула изобретения

Рабочее колесо центробежного нагнетателя по авт. св, СССР Р 73582б

I о т л и ч а ю щ е е с я тем, что, с целью повышения надежности контрбЩ ля предельного износа, часть каждого канала со стороны лопаток заполнена сыпучим материалом, а у торца каждого пальца с тыльной стороны диска установлен датчик осевого перемещения р ца.

2. Колесо по п. 1, о т л и ч а— ю щ е е с я тем,что датчик выполнен индукционным, а расстояние между ним и торцом пальца составляет О,". -0,8 . от диаметра последнего.

Источники информации. принятые во внимание при экспертизе

1. Авторское свидетельство СССР

Р 735826, кл, F 04 0 29/28, 1977 °
