Соединение пластиковой трубкис элементом прибора
Иллюстрации
Реферат

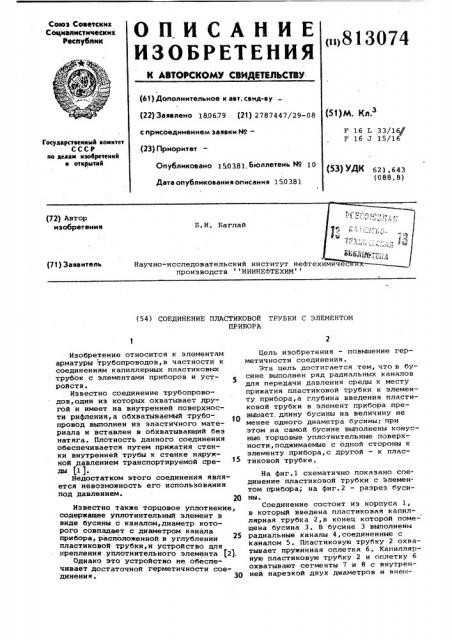

Союз Советских
Социалистических
Республик
ОП ИСАНИЕ
ИЗОБРЕТЕНИЯ
К АВТОИ:КОМУ СВНДЕТЕЛЬСТВУ (sa) 813074 (61) Дополнительное к авт. свид-ву (22) Заявлено 180679 (21) 2787447/29-08 с присоединением заявки ¹(23) Приоритет
ОпубликоВано 150381. Бюллетень N9 10 (51}М К 3
Г 16 L 33/16j
F 16 У 15/16
Государственный комитет
СССР ио дедам изобретений и открытий (з} НЖ 621. 643 (088. 8) Дата опубликования описания 150381
Научно-исследовательский институт нефтехимичес производств НИИНЕФТЕХИМ (71) Заявитель (54) СОЕДИНЕНИЕ ПЛАСТИКОВОЙ ТРУБКИ С ЭЛЕМЕНТОМ
ПРИБОРА
Известно также торцовое уплотнение, содержащее уплотнительный элемент в виде бусины с каналом, диаметр которого совпадает с диаметром канала прибора, расположенной в углублении пластиковой трубки,и устройство для крепления уплотнительного элемента (2j.
Однако это устройство не обеспечивает достаточной герметичности соединения. ЗО
Изобретение относится к элементам арматуры трубопроводов,в частности к соединениям капиллярных пластиковых трубок с элементами приборов и устройств.
Известно соединение трубопроводов,один из которых охватывает другой и имеет на внутренней поверхности рифления,а обхватываемый трубопровод выполнен из эластичного материала и вставлен в обхватывающий без натяга. Плотность данного соединения обеспечивается путем прижатия стенки внутренней трубы к стенке наружной давлением транспортируемой среды (1), Недостатком этого соединения является невозможность его использования по авлением.
Цель изобретения — повышение герметичности соединения.
Эта цель достигается тем, что в бусине выполнен ряд радиальных каналов для передачи давления среды к месту прижатия пластиковой трубки к элементу прибора,а глубина введения пластиковой трубки в элемент прибора превышает.длину бусины на величину не менее одного диаметра бусины; при этом на самой бусине выполнены конусные торцовые уплотнительные поверхности,поджимаемые с одной стороны к элементу прибора,с другой — к пластиковой трубке.
На фиг. 1 схематично показано соединение пластиковой трубки с элементом прибора, на фиг.2 — разрез бусины.
Соединение состоит из корпуса 1, в который введена пластиковая капиллярная трубка 2,в конец которой помещена бусина 3. В бусине 3 выполнены радиальные каналы 4,соединенные с каналом 5. Пластиковую трубку 2 охватывает пружинная оплетка б. Капиллярную пластиковую трубку 2 и оплетку 6 охватывают сегменты 7 и 8 с внутренней нарезкой двух диаметров и янеы813074 ними буртиками для взаимодействия с муфтой 9.
Для предотвращения выталкивания пластиковой трубки из корпуса муфта прижимается к корпусу при помощи скобы 10 °
Соединение собирают следующим образом.
В пластиковую капиллярную трубку 2 вставляется бусина 3. Трубка 2 вводится в корпус 1 и охватывается сегментами 7 и 8. На сегменты натягивается муфта 9 и фиксируется скобой 10.
Герметичность соединения обеспечивается следующим образом.
Предварительную герметизацию соединения обеспечивают конусные тор- !5 цовые уплотнительные поверхности бусины 3. При поступлении давления s корпус 1 или трубку 2 в канал 5 бусины 3 и затем в радиальные каналы 4 эластичные стенки пластиковой трубки Щ прижимаются к корпусу еще больше, тем самым увеличивая плотность соединения. С помощью сегментов 7 и 8 муфты 9 и прижима 10 пластиковая трубка фиксируется в определенном положении и предохраняется от выталкивания из корпуса 1.
Таким образом, предлагаемая конструкция обеспечивает надежную герметизацию соединения.
Формула изобретения
Соединение пластиковой трубки с элементом прибора, работающего под давлением, содержащее уплотнительный элемент в виде бусины с каналом,диаметр которого совпадает с диаметром канала прибора, расположенной в углублении пластиковой трубки,и устройство для крепления уплотнительного элемента, о т л и ч а ю щ е е с я тем, что, с целью повышения герметичности соединения,в бусине выполнен ряд радиальных каналов для передачи давления среды к месту прижатия пластиковой трубки к элементу прибора,а глубина введения пластиковой трубки в элемент прибора превьыает длину бусины на величину,не менее одного диаметра бусины,при этом на самой бусине выполнены конусные торцовые уплотнительные поверхности,поджимаемяе с одной стороны к элементу прибора, с другой — к пластиковой трубке.
Источники информации, принятые во внимание при экспертизе
1. Авторское свидетельство СССР
Р 542888, кл. F 16 Ь 37/00, 1977.
2. Авторское свидетельство СССР
Р 265638, кл. F 16 J 15/16, 1970, 813074
tlute ã
Составитель Т. Конаныхина
Техред A.À÷ Корректор Г. Решетник
Редактор С. Тимохина
Заказ 737/44 Тираж 100б
ВНИИПИ Государственного комитета СССР по делам изобретений и открытий
113035, Москва, Ж-35, Раушская наб., д. 4/5
Подписное
Филиал ППП Патент, r. Ужгород, ул. Проектная, 4
