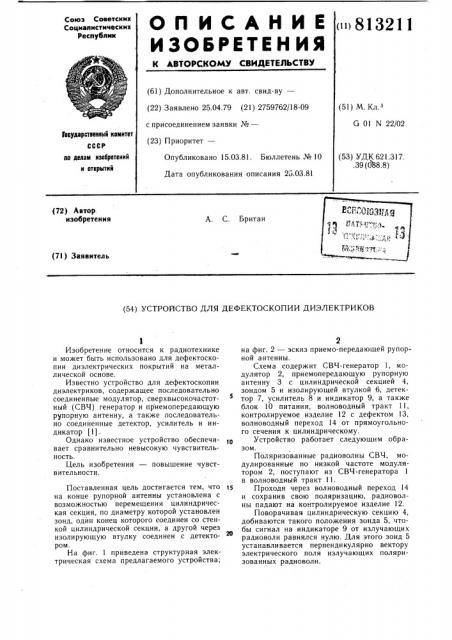

ОП ИСАНИЕ

ИЗОБРЕТЕН ИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Союз Советскик

Социалистическик

Реслублик »i813211 (61) Дополнительное к авт. свид-ву— (22) Заявлено 25.04.79 (21) 2759762/18-09 с присоединением заявки №вЂ” (23) Приоритет— (51) М.К .

G 01 N 22/02

Государотеенный кемитет

СССР по делам изобретений и открытий

Опубликовано 15.03.81. Бюллетень № 10

Дата опубликования описания 25.03.81 (53) УДК 621.317..39 (038.8) (72) Автор. изобретения

А. С. Британ (7I) Заявитель (54) УСТРОЛСТВО ДЛЯ ДЕФЕКТОСКОПИИ ДИЭЛЕКТРИКОВ

Изобретение относится к радиотехнике и может быть использовано для дефектоскопии диэлектрических покрытий на металлической основе.

Известно устройство для дефектоскопии диэлектриков, содержащее последовательно соединенные модулятор, сверхвысокочастотный (СВЧ) генератор и приемопередающую рупорную антенну, а также последовательно соединенные детектор, усилитель и индикатор (1) .

Однако известное устройство обеспечивает сравнительно невысокую чувствительность.

Цель изобретения — повышение чувствительности.

Поставленная цель достигается тем, что на конце рупорной антенны установлена с возможностью перемещения цилиндрическая секция, по диаметру которой установлен зонд, один конец которого соединен со стенкой цилиндрической секции, а другой через изолирующую втулку соединен с детектором.

На фиг. 1 приведена структурная электрическая схема предлагаемого устройства;

2 на фиг. 2 — эскиз приемо-передающей рупорной антенны.

Схема содержит СВЧ-генератор 1, модулятор 2, приемопередающую рупорную антенну 3 с цилиндрической секцией 4, зондом 5 и изолирующей втулкой 6, детектор 7, усилитель 8 и индикатор 9, а также блок 10 питания, волноводный тракт 11, контролируемое изделие 12 с дефектом 13, волноводный переход 14 от прямоугольного сечения к цилиндрическому.

Устройство работает следующим образом.

Поляризованные радиоволны СВЧ, модулированные по низкой частоте модулятором 2, поступают из СВЧ-генератора 1 в волноводный тракт 11.

Проходя через волноводный переход 14 и сохранив свою поляризацию, радиоволны падают на контролируемое изделие 12.

Поворачивая цилиндрическую секцию 4, добиваются такого положения зонда 5, чтобы сигнал на индикаторе 9 от излучающих радиоволн равнялся нулю. Для этого зонд 5 устанавливается перпендикулярно вектору электрического поля излучающих поляризованных радиоволн.

813211

Составитель Е. Петрова

Редактор С. Тимохина Техред А. Бойкас Корректор В. Бутяга

Заказ 288/51 Тираж 907 Подписное

ВНИИПИ Государственного комитета СССР по делам изобретений и открытий

113035, Москва, Ж вЂ” 35, Раушская наб., д. 4/5

Филиал ППП «Патент», г. Ужгород, ул. Проектная, 4

Если радиоволны попадают на годный плоскопараллельный участок контролируемого изделия 12, отраженные радиоволны сохраняют то же направление поляризации, что и излучающие. На дефекте 13 отраженные волны изменяют плоскость поляризации, и на зонде 5 наводится ЭДС от электрического поля отраженных радиоволн.

Высокочастотный сигнал от дефекта 13 детектируется детектором 7 и усиленный усилителем 8 поступает на индикатор 9.

1О

Такое устройство нечувствительно к изменению расстояния между контролируемым изделием 12 и приемопередающей рупорной антенной 3 и не имеет фона отраженной волны. Предлагаемое устройство обеспечивает высокую чувствительность при выявлении дефектов изделий любой конфигурации и имеет простую конструкцию.

Формула изобретения

Устройство для дефектоскопии диэлектриков, содержащее последовательно соединенные модулятор, сверхчастотный генератор и приемопередающую антенну, а также последовательно соединенные детектор, усилитель и индикатор, отличающееся тем, что, с целью повышения чувствительности, на конце рупорной антенны установлена с возможностью перемещения цилиндрическая секция, по диаметру которой установлен зонд, один конец которого соединен со стенкой цилиндрической секции, а другой через изолирующую втулку соединен с детектором.

Источники информации, принятые во внимание при экспертизе

1. Авторское свидетельство СССР № 173472, кл. Ст 01 N 23/24, 1964, (прототип).
