Реферат



Союз Советских

Социалистических

Республик

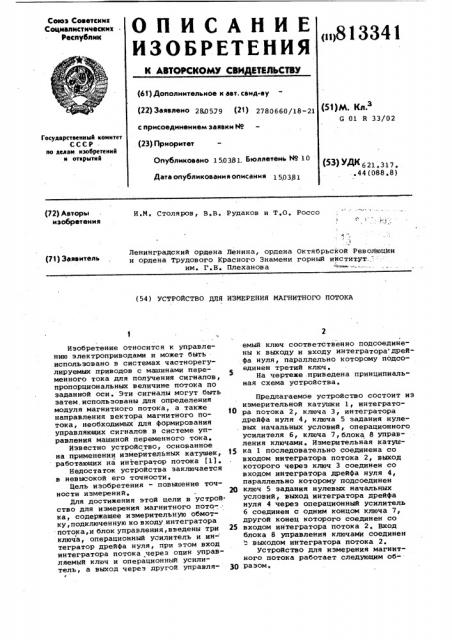

ОПИСАНИЕ

ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

<1813341 (61) ???????????????????????????? ?? ??????. ????????-???? (22) 3++??>+M< 280529 (21) 2780660/18-21 с присоединением заявки ¹ (23)приоритет

Опубликовано 150381. Бюллетень ¹ 10 (51)М. Кл.

G 01 R 33У02

Государственный комитет

СССР но делам нзобретеннй и открытий (53) УДК 621. 317..44(088.8) Дата опубликованию Описания 150381 (72) Авторы изобретения

И.М. Столяров, В.В. Рудаков и Т,О. Россо

° 1

Ф- ь

Ленинградский ордена Ленина, ордена Октябрьской Революции и ордена Трудового Красного Знамени горный институт, им. Г.В ° Плеханова

+ Ф-..ва (71) Заявитель (54) УСТРОЙСТВО ДЛЯ ИЗМЕРЕНИЯ МАГНИТНОГО ПОТОКА

Изобретение относится к управлению электроприводами и может быть использовано в системах частнорегулируемых приводов с машинами переменного тока для получения сигналов, пропорциональных величине потока по заданной оси. Эти сигналы могут быть затем, использованы для определения модуля магнитного потока, а также направления вектора магнитного потока, необходимых для формирования управляющих сигналов в системе управления машиной переменного тока, Известно устройство, основанное на применении измерительных катушек, работающих на интегратор потока (1).

Недостаток устройства заключается в невысокой его точности.

Цель изобретения — повышение точности измерений.

Для достижения этой цели в устройство для измерения магнитного пото-.. ка, содержащее измерительную обмотку,подключенную ко входу интегратора потока,и блок управления, введены три ключа, операционный усилитель и интегратор дрейфа нуля, при этом вход интегратора потока через оцин управляемый ключ и операционный усилитель, а выход через другой управляг емый ключ соответственно подсоединены к выходу и входу интегратора дрейфа нуля, параллельно которому подсоединен третий ключ.

На чертеже .приведена принципиальная схема устройства.

Предлагаемое устройство состоит из

1 измерительной катушки 1 интегратоI

О ра потока 2, ключа 3, интегратора дрейфа нуля 4, ключа 5 задания нуле. вых начальных условий, операционного усилителя 6, ключа 7, блока 8 управления ключами. Измерительная катуш15 ка 1 последовательно соединена со входом интегратора потока 2, выход которого через ключ 3 соединен со входом интегратора дрейфа нуля 4, параллельно которому подсоединен

20 ключ 5 задания нулевых начальных условий, выход интегратора дрейфа нуля 4 через операционный усилитель

6 соединен с одним концом ключа 7, другой конец которого соединен со

25 входом интегратора потока 2 ° Вход блока 8 управления ключами соединен

" выходом интегратора потока 2.

Устройство для измерения магнитного потока работает следующим обgp разом.

813341

Формула изобретения

Составитель Е. Данилина

Техред Н. Ковалева Корректор Г. ешетник

Редактор М. Погориляк

Тираж 732 Подписное

ВНИИПИ Государственного комитета СССР по делам изобретений и открытий

113035, Москва, Ж-35, Раушская наб., д, 4/5

Зак з 768/58

Филиал ППП Патент, r. Ужгород, ул. Проектная, 4

На измерительной катушке 1 формируется сигнал, пропорциональный производной от измеряемого потока.

Этот сигнал подается на вход интегратора потока 2 и на выходе этого интегратора образуется сигнал, пропорциональный измеряемому потоку, на который накладывается дрейф нуля интегратора. Дрейф имеет тенденцию к накоплению для операционных усилителей, работающих в режиме интегратора, и для обеспечения работоспособности устройства его необходимо компенсировать. Для компенсации дрейфа нуля интегратора потока 2, выход интегратора потока через ключ 3 подается на интегратор дрейфа нуля 4, который всегда начинает работать при нулевых начальных условиях и работает на интервале времени, равном целому числу периодов сигнала, снимаемого с интегратора потока 2. Нулевые наличные условия работы интегратора дрейфа нуля 4 обеспечиваются предварительным замыканием ключа 5 задания нулевых начальных условий . При таком режиме работы сигнал на выходе интегратора дрейфа нуля 4 пропорционален дрейфу нуля интегратора потока 2. После того, как сформирован сигнал, отражающий дрейф нуля интегратора потока 2 на заданном интер. вале времени, ключ 3 замыкается и замыкает ключ 7. Время замыкания ключа 7 пропорционально или равно времени замыкания ключа 3. Затем ключ

7 размыкается, одновременно на фиксированный интервал времени замыкается ключ 5 задания нулевых наличных условий. Приняв аппроксимацию функции интегратора дрейфа нуля 4 от целого числа. периодов можно выбрать коэффициенты передачи образованной цепи обратной связи ° Блок управления ключами 8 получает тактовые импульсы непосредственно от выхода интегратора потока 2. Это обеспечивает фиксацию начала и конца перехода функции на выходе интегратора потока 2 и обеспечивает укаэанную выше последователь ность работы ключей и может быть реализовано с помощью стандартных триггеров.

Такие устройства могут быть расположены по двум или более осям машины и будут служить источниками ин15 формации для системы управления приводов машины переменного тока. щ Устройство для измерения магнитного потока, содержащее измирительную обмотку, подключенную ко входу интегратора потока, и блок управления, о т л и ч а ю щ е е с я тем, что, с целью повьыения точности из— мерения, в него введены три ключа, операционный усилитель и интегратор дрейфа нуля, при этом вход интегратора потока через один ключ и опера30 ционный усилитель, а выход через другой ключ соответственно подсоединены к выходу и входу интегратора дрейфа нуля, параллельно которому подсоединен третий ключ.

Источники информации, принятые во внимание при экспертизе

1. Авторское свидетельство СССР по заявке Ф 2372215/21,
